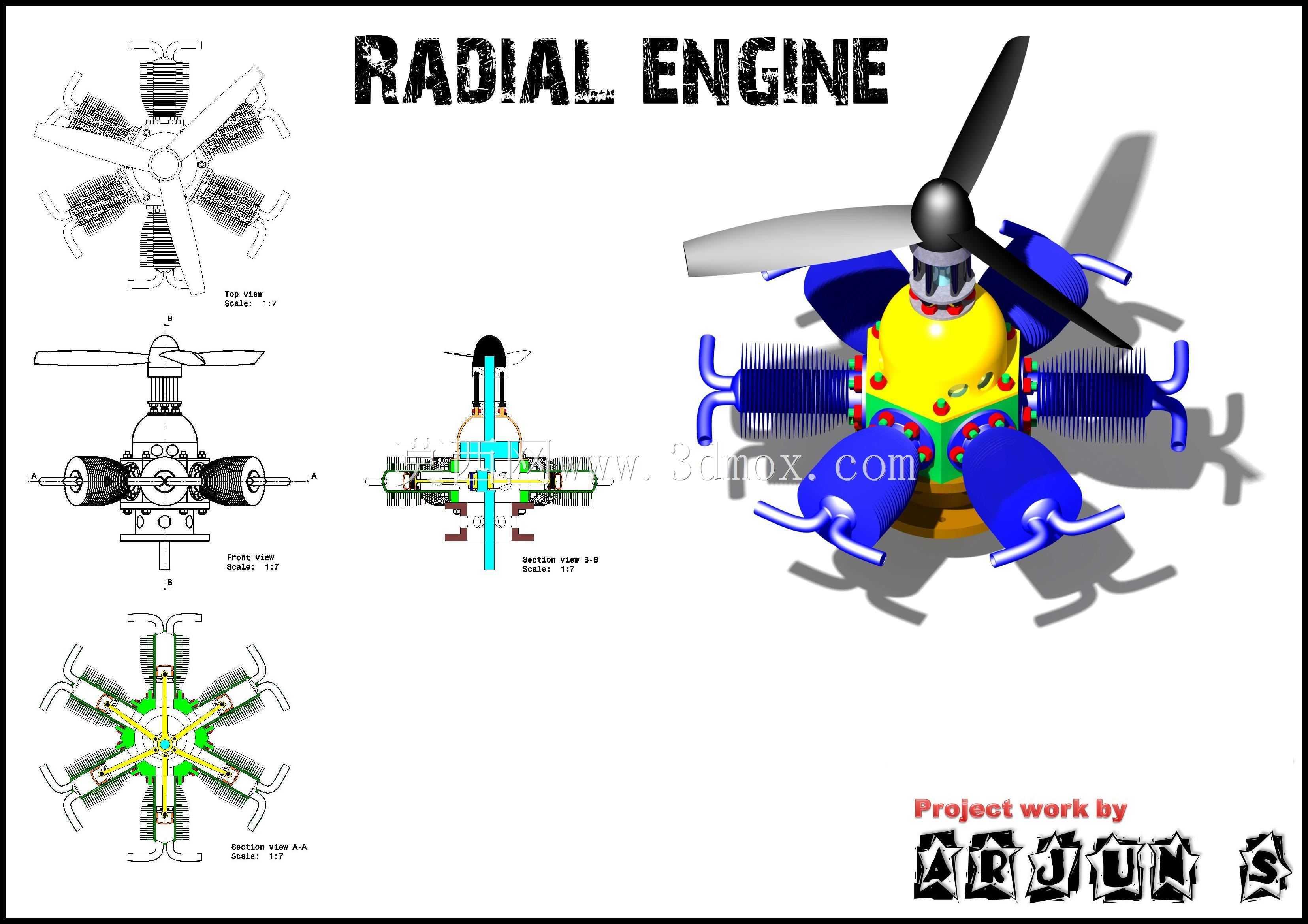

六缸星型航空活塞动力装置结构设计

这类星型布局的活塞动力装置，早期广泛应用在轻型通航飞机、初级教练机以及农用作业飞行器上，相比直列、V型活塞动力布局，径向排布的缸体可以在更小的迎风面轮廓下实现更大的排量输出，同时缸体直接暴露在迎面气流中，不需要额外布置复杂的液冷散热管路，整套动力单元的自重更低，维护可达性更好，非常适合低速低空的通航作业场景。从结构设计逻辑来看，整套动力采用六缸等夹角径向排布，每两个相邻缸体的中心夹角为60度，曲轴采用单曲柄销结构，所有连杆共同铰接在同一个曲柄销上，相比多曲柄销的曲轴结构，整体曲轴长度更短，主轴颈的支撑跨度更小，曲轴运行时的刚性更好，高转速下的挠曲变形量更小。整套动力的前端直接集成螺旋桨安装法兰，安装法兰的端面跳动、同轴度公差控制在0.02mm以内，避免螺旋桨高速旋转时出现不平衡振动，后端则设计有附件安装机匣，可直接匹配磁电机、燃油泵、滑油泵等附属附件的安装接口，安装边界上整套动力的最大径向轮廓控制在适配轻型飞机机头整流罩的尺寸范围内，轴向长度从螺旋桨安装端面到附件机匣后端的尺寸紧凑，不会过度占用机身前部的设备安装空间。缸体部分采用独立的散热鳍片结构，散热鳍片的间距、厚度经过匹配低速迎面气流的散热效率计算，在地面怠速状态下也能保证缸体温度维持在合理工作区间，不会出现局部过热的问题。活塞与缸套的配合间隙按照活塞热膨胀量预留，兼顾冷启动密封性与热态下的运行顺畅度，连杆组采用主副连杆结构，避免多连杆同销铰接时的运动干涉，保证每个缸体的活塞行程一致，压缩比偏差控制在允许范围内。配气机构采用顶置气门设计，推杆从中心曲轴箱位置延伸至每个缸头，由曲轴前端的凸轮盘统一驱动，配气相位按照活塞式航空发动机的工况特性标定，兼顾低空大扭矩输出与巡航状态下的燃油经济性。滑油通道直接集成在曲轴箱的铸造结构内部，不需要额外布置外部滑油管路，减少运行过程中的漏油风险，同时油路可以直接对主轴承、连杆大头轴承、活塞销等关键摩擦副进行压力润滑，保证长时间连续运行的可靠性。在实际装机匹配时，这类动力装置的安装支架直接固定在中心曲轴箱的加强凸台上，安装凸台的位置经过动平衡匹配，不会因为支架安装带来额外的不平衡量，整套动力的重心落在曲轴轴线上，与飞机的重心轴线对齐，避免飞行过程中出现额外的配平阻力。
