空客A380配套大涵道比涡扇发动机结构

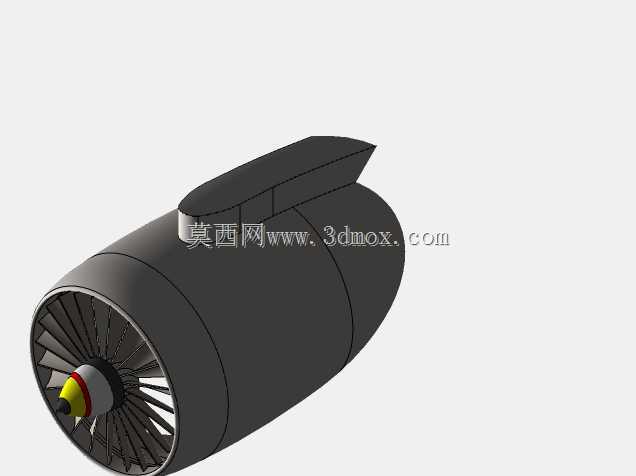

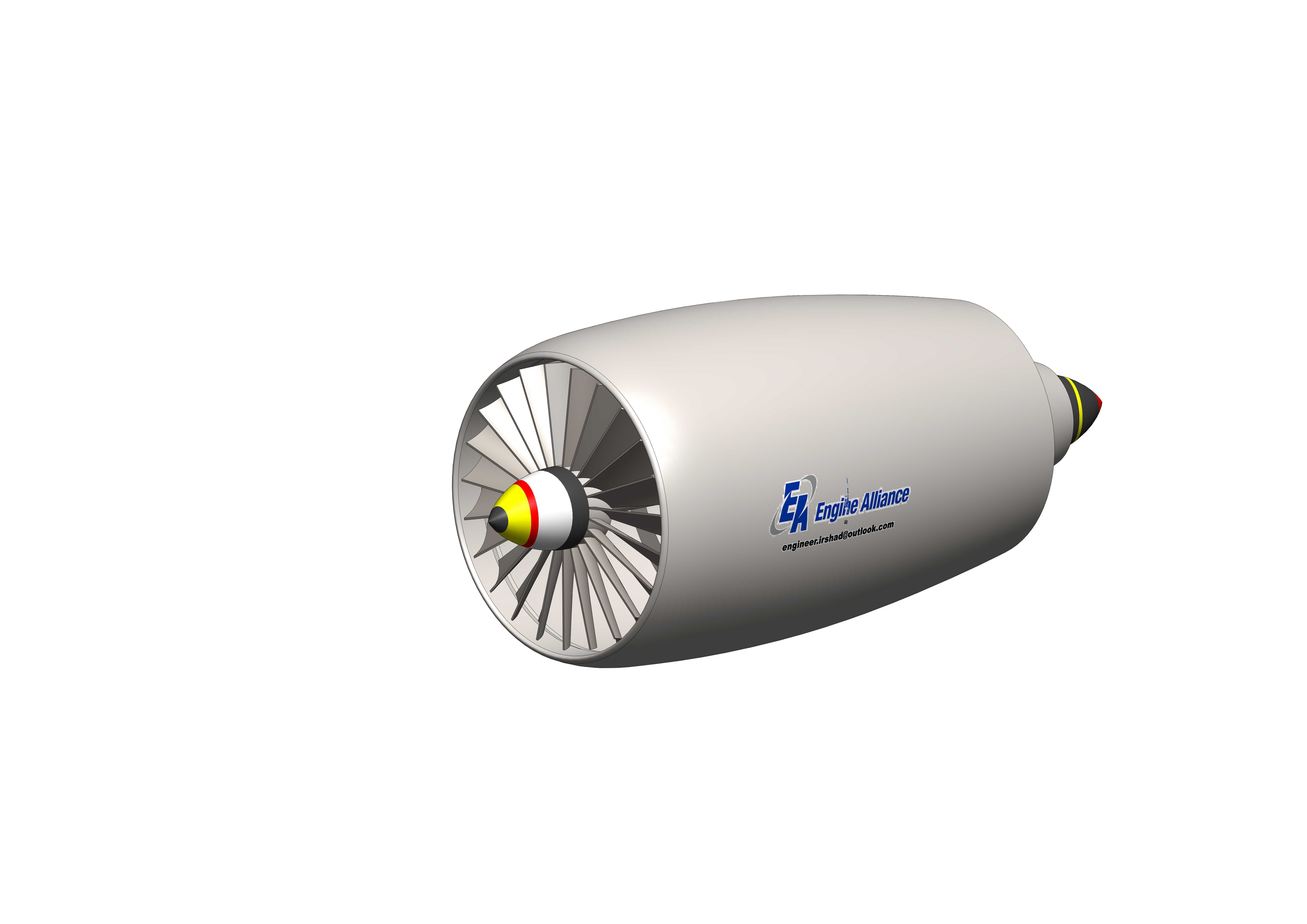

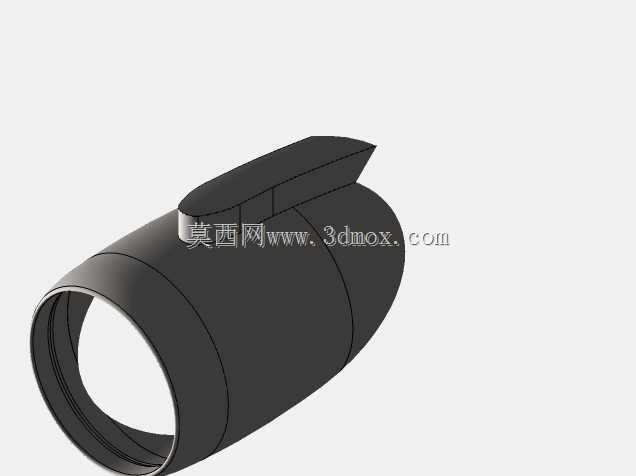

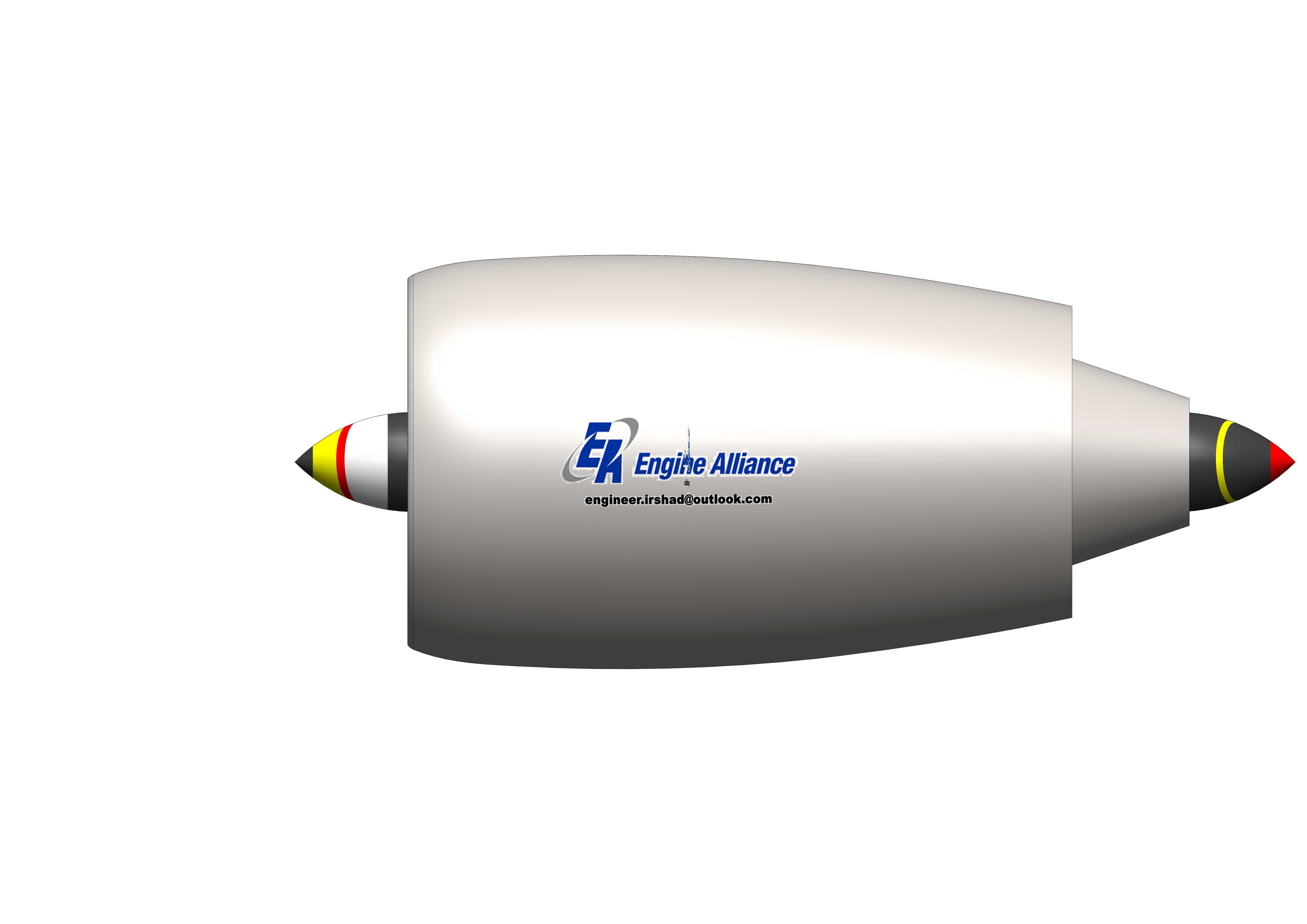

该模型还原的是宽体干线客机配套的大涵道比涡扇发动机，这类动力装置是大型民航客机的核心动力来源，主要承担万米高空巡航阶段的推力输出任务，同时要满足长航程飞行下的燃油经济性、极端工况可靠性以及低噪音运行要求。从实际应用场景来看，这类发动机吊装在机翼下方的吊舱位置，需要适配机翼的气动外形，避免发动机进气道受机翼扰流影响进气效率，同时要预留足够的离地间隙，防止起降阶段吸入跑道杂物。模型完整呈现了发动机的外部气动外形，包括短舱的流线型包覆结构、进气道唇口的圆弧过渡段、风扇整流罩的曲面造型，以及尾部喷口的收敛段结构，短舱上部的吊挂连接结构也做了还原，该结构是发动机与机翼挂架的连接界面，需要传递发动机的全部推力，同时承受起降阶段的振动载荷与气动载荷。设计思路上，首先围绕大涵道比涡扇的气动特性展开，进气道采用大直径圆弧唇口设计，保证大流量进气时的流场均匀性，避免低速工况下进气道内壁发生气流分离；风扇段的叶片造型采用宽弦后掠设计，既可以提升进气压缩效率，也能降低叶片旋转时的气动噪音，匹配民航运营的噪音管控标准。短舱的外形严格按照面积律做修型处理，从进气道到风扇机匣、再到核心机外罩、尾喷口，整个曲面的过渡平滑连续，能够有效降低飞行过程中的寄生阻力，提升巡航阶段的燃油效率。从安装边界来看，该发动机的短舱最大直径集中在风扇段位置，吊挂接口位于短舱上部的承力结构区，安装时需要保证发动机轴线与机翼纵轴的安装夹角符合气动设计要求，避免推力线偏移带来的附加力矩，影响飞机的操纵稳定性。模型同时还原了发动机前部的整流锥结构，整流锥的曲面造型能够引导进气气流均匀进入风扇叶片通道，减少进气紊流带来的效率损失，整流锥表面的分色标识也做了对应还原，符合民航发动机的实际外观特征。这类大涵道比涡扇发动机的外廓尺寸直接决定了飞机机翼的离地高度设计，在飞机总体设计阶段，发动机短舱的直径、长度、吊挂位置都是核心输入参数，需要和机翼结构、起落架高度做协同匹配，避免出现结构干涉或者气动干扰问题。
