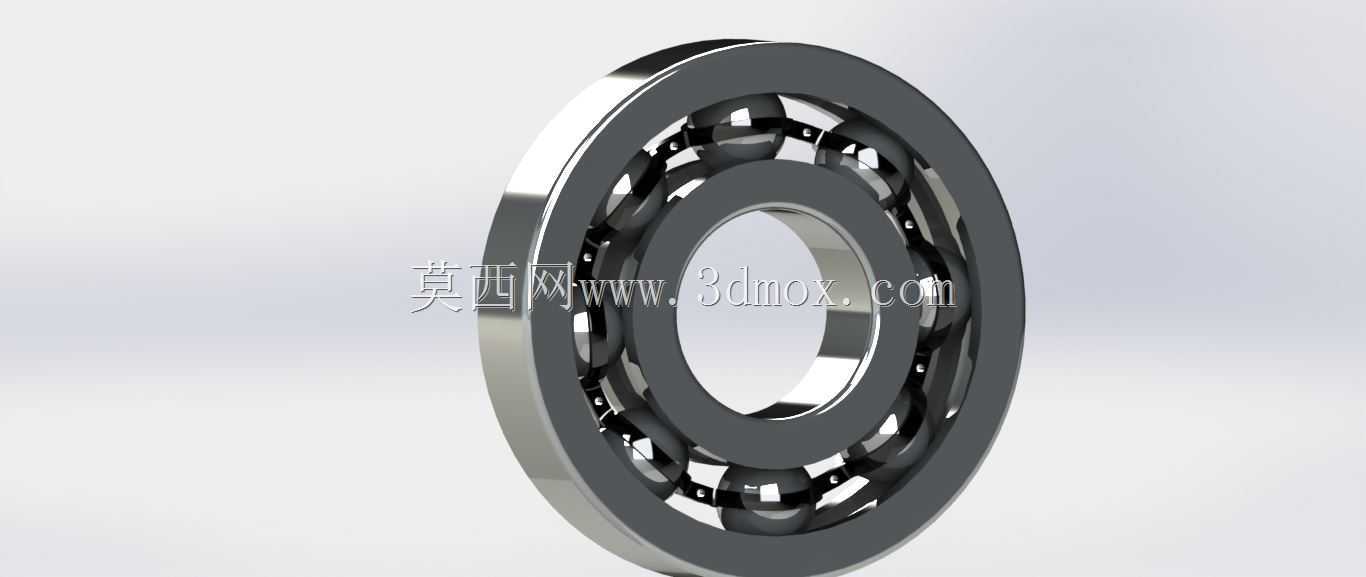

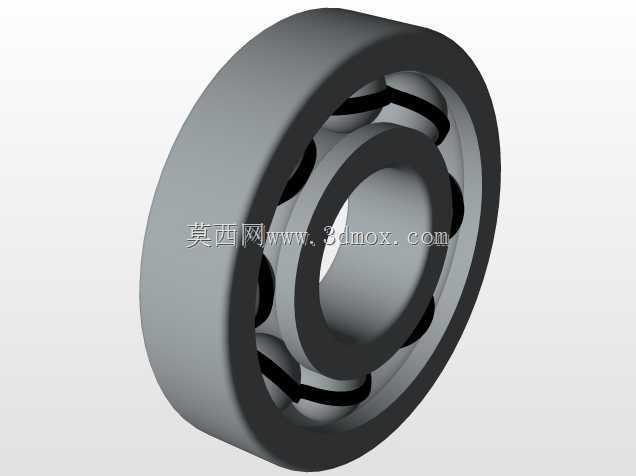

深沟球滚动轴承机械结构设计

在各类旋转传动设备中，这类深沟球结构的滚动轴承是应用覆盖范围极广的基础支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的传动链路中，都能见到这类结构的身影。它的核心作用是承接旋转轴系运行过程中产生的径向载荷，同时可兼顾一定比例的轴向载荷，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损速率，延长整套传动系统的维护周期。

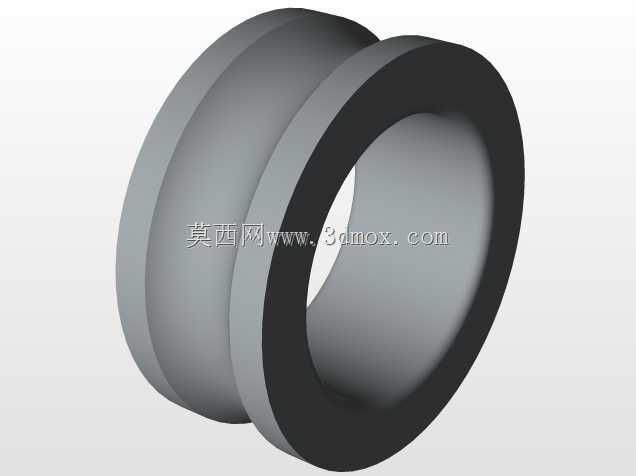

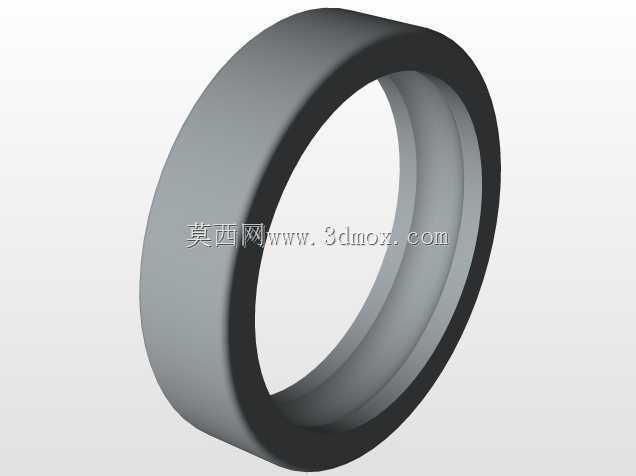

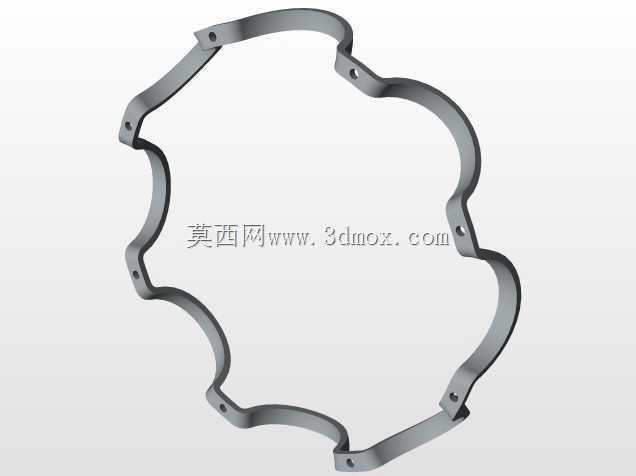

设计这类轴承结构时，首先要匹配安装场景的轴径尺寸与轴承座的安装腔体边界，内圈的内径公差需要与配合轴颈的公差带形成合理的过盈或过渡配合，避免运转过程中内圈与轴出现相对打滑跑圈的问题；外圈的外径公差则要适配轴承座孔的加工精度，保证外圈安装后不会出现异常窜动。滚道的曲率设计需要与滚珠的球面曲率形成合理匹配，曲率差值既要保证滚珠滚动时的接触应力处于材料许用范围内，又要预留合适的润滑脂存储间隙，避免运转过程中出现干摩擦。保持架的兜孔结构采用均匀等分设计，每个兜孔对应一颗钢质滚珠，将所有滚动体均匀分隔在滚道圆周上，避免滚珠之间出现直接接触碰撞，同时引导滚珠在滚道内平稳循环滚动，降低运转过程中的振动与噪声。

从实际选型应用的角度看，这类轴承的安装边界需要考虑轴系的热胀冷缩余量，尤其是在工作环境温差较大的场景下，需要合理选择配合松紧度，避免温度升高后轴系伸长导致轴承轴向预紧力过大，出现提前烧损的问题。日常使用中，密封结构的设计会直接影响轴承的使用寿命，两侧的密封挡圈可以阻挡外界的粉尘、切削液等杂质进入滚道内部，同时防止内部填充的润滑脂泄漏，保证滚动接触界面长期处于良好的润滑状态。不同于滑动轴承需要配套复杂的供油回路，这类滚动轴承的维护成本更低，安装更换流程更简便，对于中低速、中等载荷的通用传动场景适配性极强，是机械结构设计中最常用的旋转支撑类零件。建模过程中需要重点保证滚道的同轴度、滚珠的等分精度，以及内外圈端面的平行度，这些形位公差会直接影响轴承装配后的旋转精度，若公差控制不当，会导致轴系运转时出现径向跳动超差、噪声过大等问题，直接影响整套设备的运行稳定性。
