碳纤维UDtex700复合管仿真结构设计

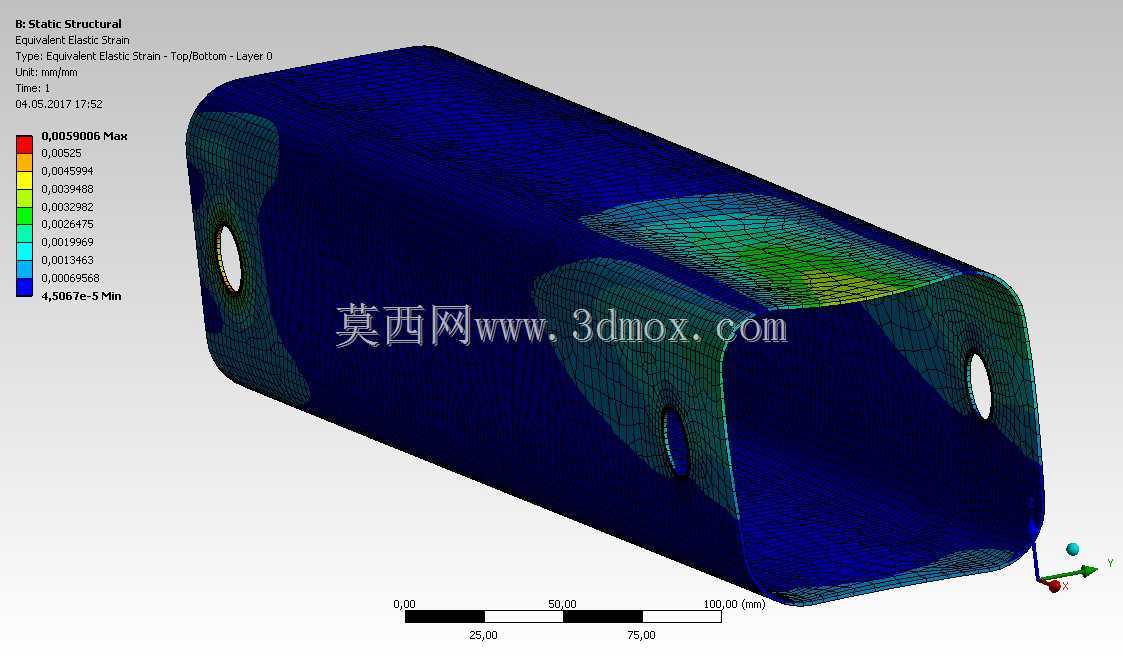

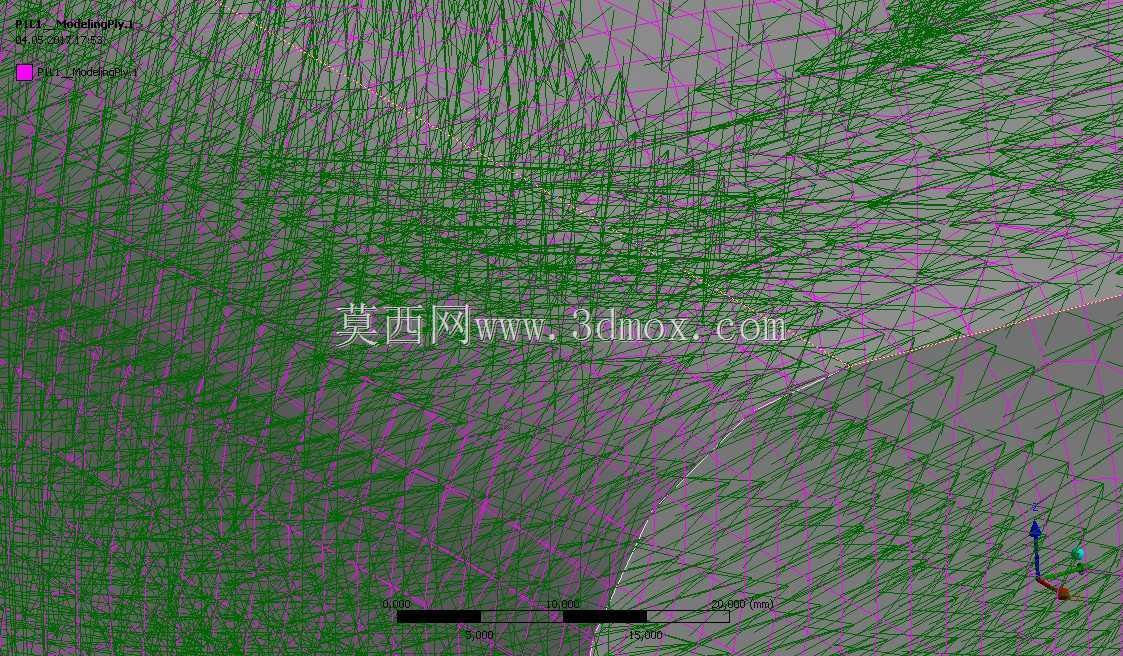

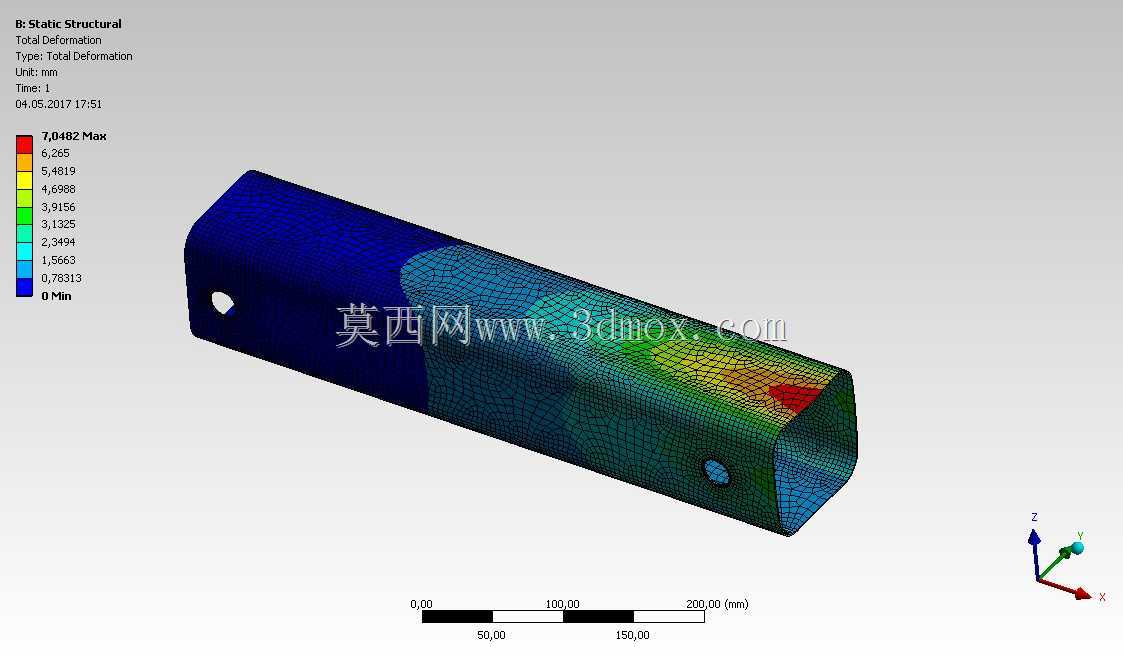

这款碳纤维复合管的结构设计，最初是针对轻量化重载输送场景的需求展开，在航空航天地面保障管路、新能源车载流体输送、高端装备轻量化支撑结构这类场景中，传统金属管材存在重量大、长期交变载荷下易腐蚀疲劳的问题，而碳纤维铺层结构的复合管能在同等承载能力下将自重降低六成以上，同时具备优异的抗腐蚀与抗疲劳性能。从结构设计思路来看，这款管件采用UDtex700碳纤维单向带作为铺层主体，铺层角度经过多轮迭代优化，结合ANSYSACP模块完成铺层定义与求解，最终得到的等效应变云图能直观反映不同区域的形变分布，在管身开设的安装孔位周边，特意做了铺层局部加厚处理，避免孔边应力集中导致的层间撕裂问题，从仿真结果可以看到，孔周区域的应变梯度控制在合理区间，没有出现突变式的应力峰值。管件整体采用带圆角的类矩形截面设计，相比圆形截面更便于在紧凑安装空间内完成定位固定，截面圆角半径经过匹配计算，既避免直角区域的铺层褶皱问题，也能保证与配套安装卡座的贴合度，管身预留的三个安装孔位沿轴向对称分布，孔位的同轴度与位置公差严格按照装配边界要求设定，能直接适配标准紧固件的安装需求，不需要现场二次加工。从安装边界来看，这款管件的轴向长度、截面外轮廓尺寸都经过配套设备的空间校核，两端的连接端面预留了粘接与法兰连接的冗余尺寸，既可以通过结构胶与配套接头完成密封连接，也能通过加装法兰盘实现刚性固定，在实际工况中，管内可输送低压流体，也可作为轻量化支撑梁承受横向与轴向的组合载荷，仿真过程中模拟了实际工况下的最大载荷边界，得到的最大等效应变远低于碳纤维材料的许用应变值，预留了足够的安全裕度。铺层设计过程中，特意在管身受力较大的上下表面区域增加了0度方向铺层的占比，提升轴向承载能力，在侧面区域增加±45度铺层占比，提升抗扭与抗剪切性能，这种差异化铺层设计相比等厚度等铺层角度的方案，能在控制整体重量的前提下最大化结构效率，避免材料的无效浪费。管身的壁厚经过多轮拓扑优化，在应变较小的区域适当减薄铺层，在孔位、载荷施加点等关键区域做局部补强，最终的结构重量比初始等厚度设计方案降低了18%，同时承载能力没有出现下降。
