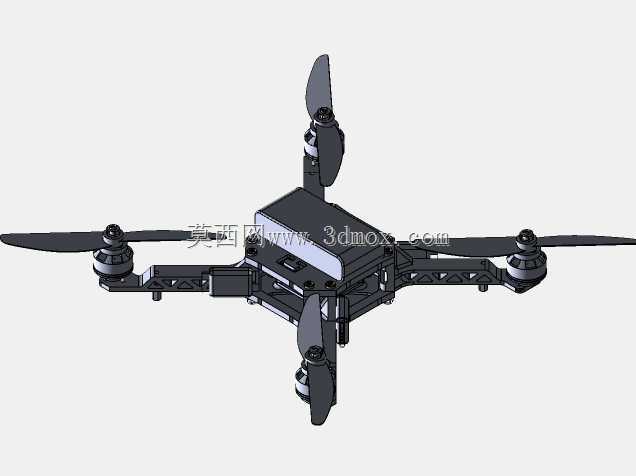

小型四旋翼折叠航拍无人机结构设计

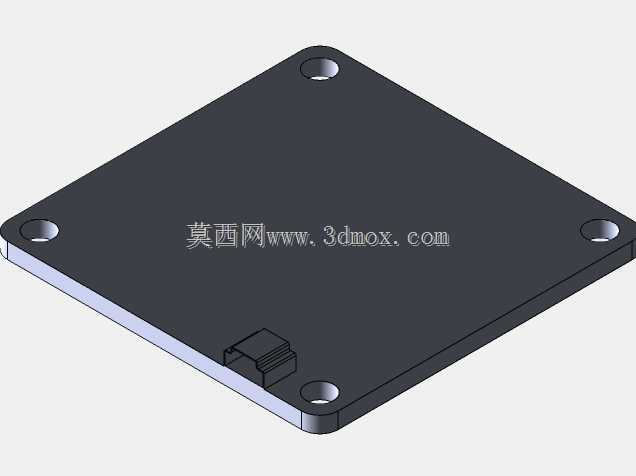

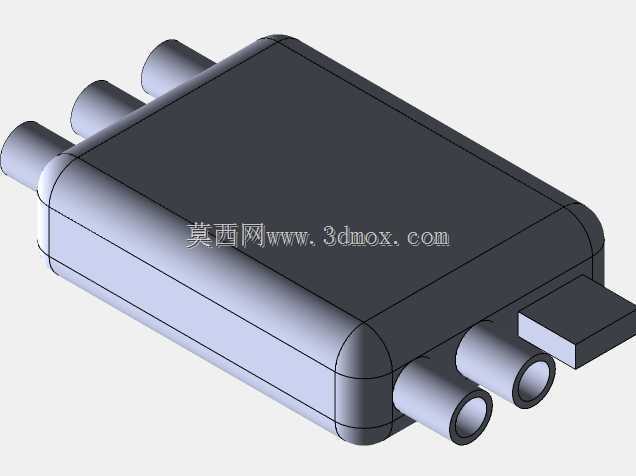

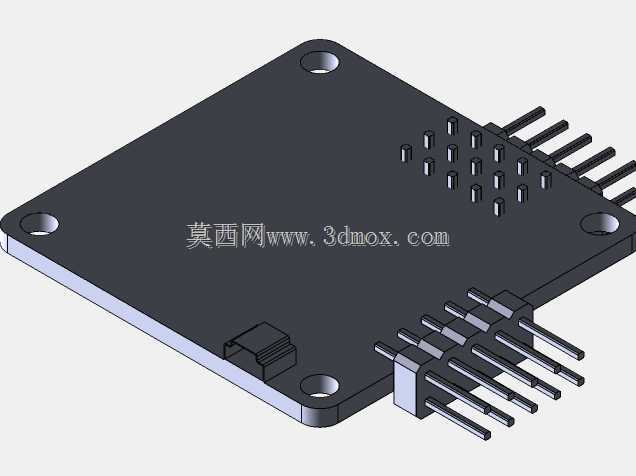

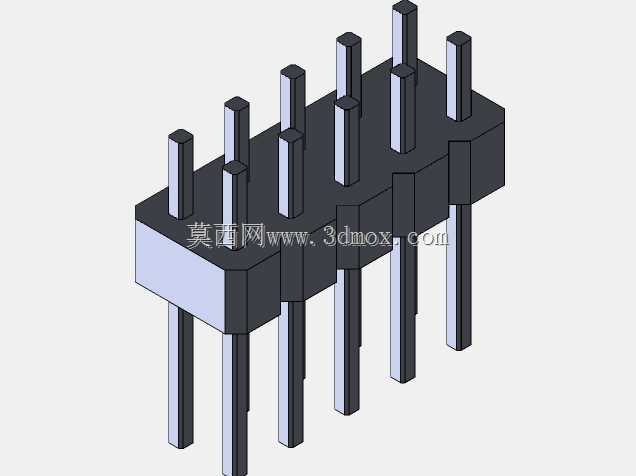

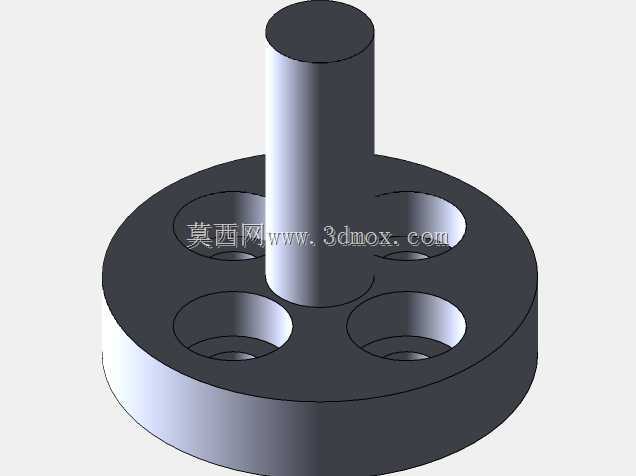

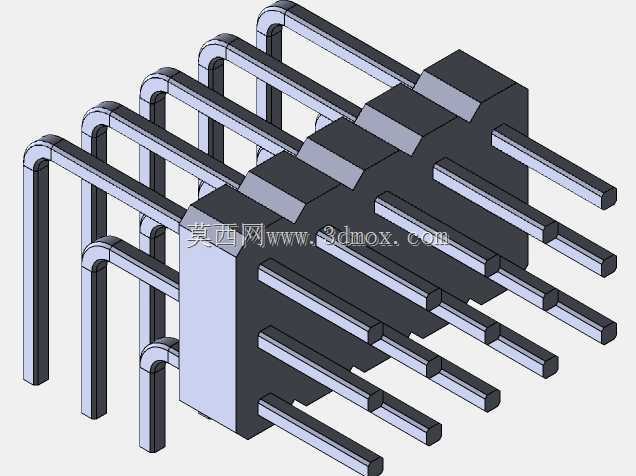

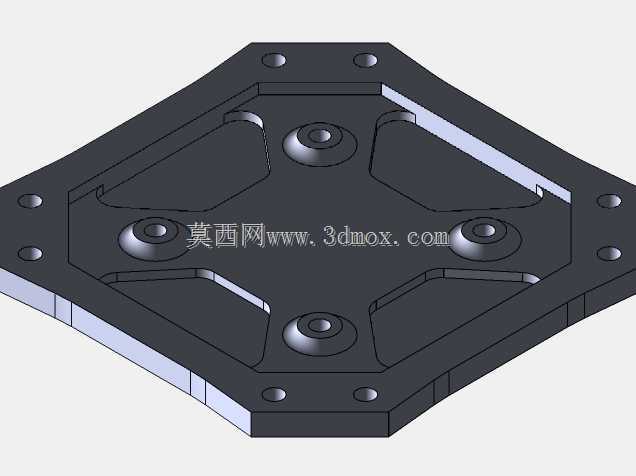

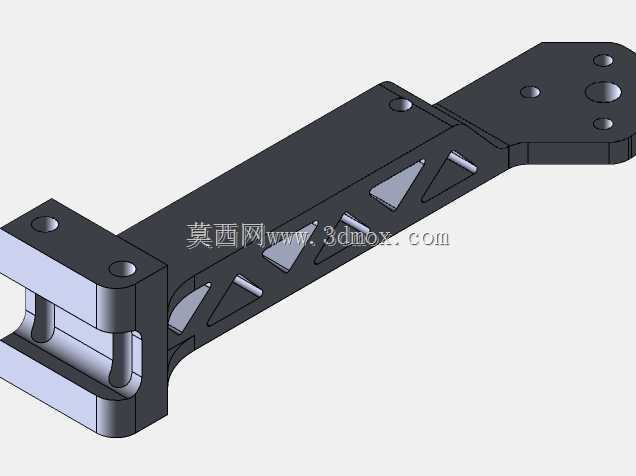

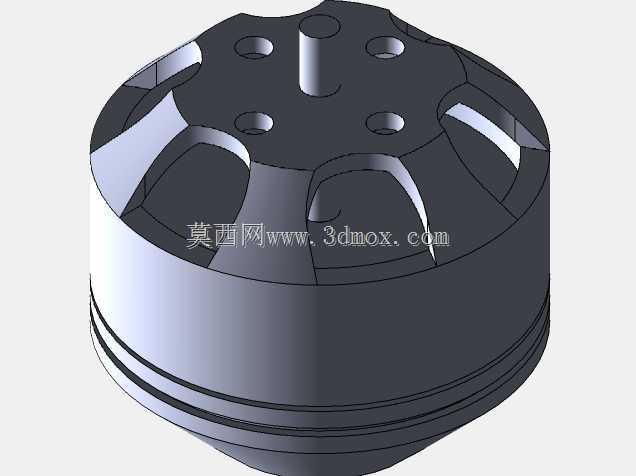

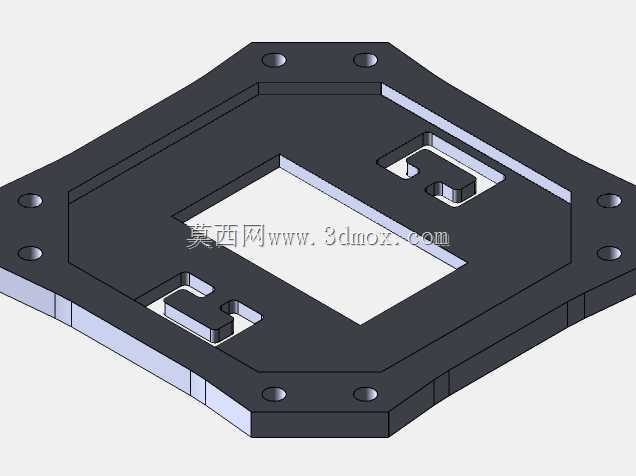

这款四旋翼飞行器的机架采用镂空式碳纤维复合板材拼接设计，机臂与中心主机舱采用快拆式铰接结构，在非作业状态下可将四个机臂向中心舱体方向折叠收拢，收拢后整体外轮廓尺寸可控制在成年人手掌大小范围内，能够直接放入便携背包侧袋，大幅降低户外转场的携带负担。中心舱体采用分层式布局，上层预留飞控模块、GPS定位模块与图像传输模块的安装位，安装孔位按照通用飞控的标准孔距设计，可直接适配市面上主流的开源及商用飞控硬件；下层设置电池仓，采用滑轨式卡扣固定结构，能够兼容不同容量的锂聚合物电池，电池接口处预留防呆设计，避免户外作业时出现接反极性的操作失误。机臂末端的电机安装座设置有角度微调槽，可根据实际动力测试结果微调电机的安装倾角，抵消飞行过程中的自旋扭力，提升悬停状态下的姿态稳定性。旋翼采用快拆式桨座设计，无需额外工具即可完成螺旋桨的更换，桨叶的翼型经过低速气动优化，在保证升力系数的同时能够降低飞行过程中的气动噪音，适合在居民区、校园等对噪音敏感的区域执行航拍作业任务。起落架采用轻量化的弹性塑胶材质，与机臂底部采用卡扣式连接，在降落接触地面时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力传递到中心舱内的精密电子元件，同时起落架的高度预留了足够的下方空间，可在舱体底部挂载高清相机、红外热成像仪等任务载荷，不会在起降过程中与地面发生剐蹭。整机的布线槽沿着机臂内部的镂空筋位设置，所有动力线与信号线均可隐藏在机架结构内部，既能够降低飞行过程中的风阻，也可避免线材外露在复杂作业环境中被树枝、线缆等外物勾挂引发飞行事故。机架的所有连接位置均设置有防松定位结构，在高频振动的飞行工况下不会出现连接件松脱的问题，中心舱的上盖采用卡扣式密封设计，能够阻挡户外作业时的浮尘、零星雨滴侵入舱内，保护内部电子元件的运行稳定性。该结构可适配日常航拍测绘、电力线路巡检、小型活动现场空中拍摄等多种作业场景，结构件的加工精度控制在0.1mm以内，装配完成后整机的同轴度偏差极小，能够有效降低飞行过程中的动力损耗，延长单块电池的有效续航时长。
