飞翼布局隐身侦察无人机结构设计

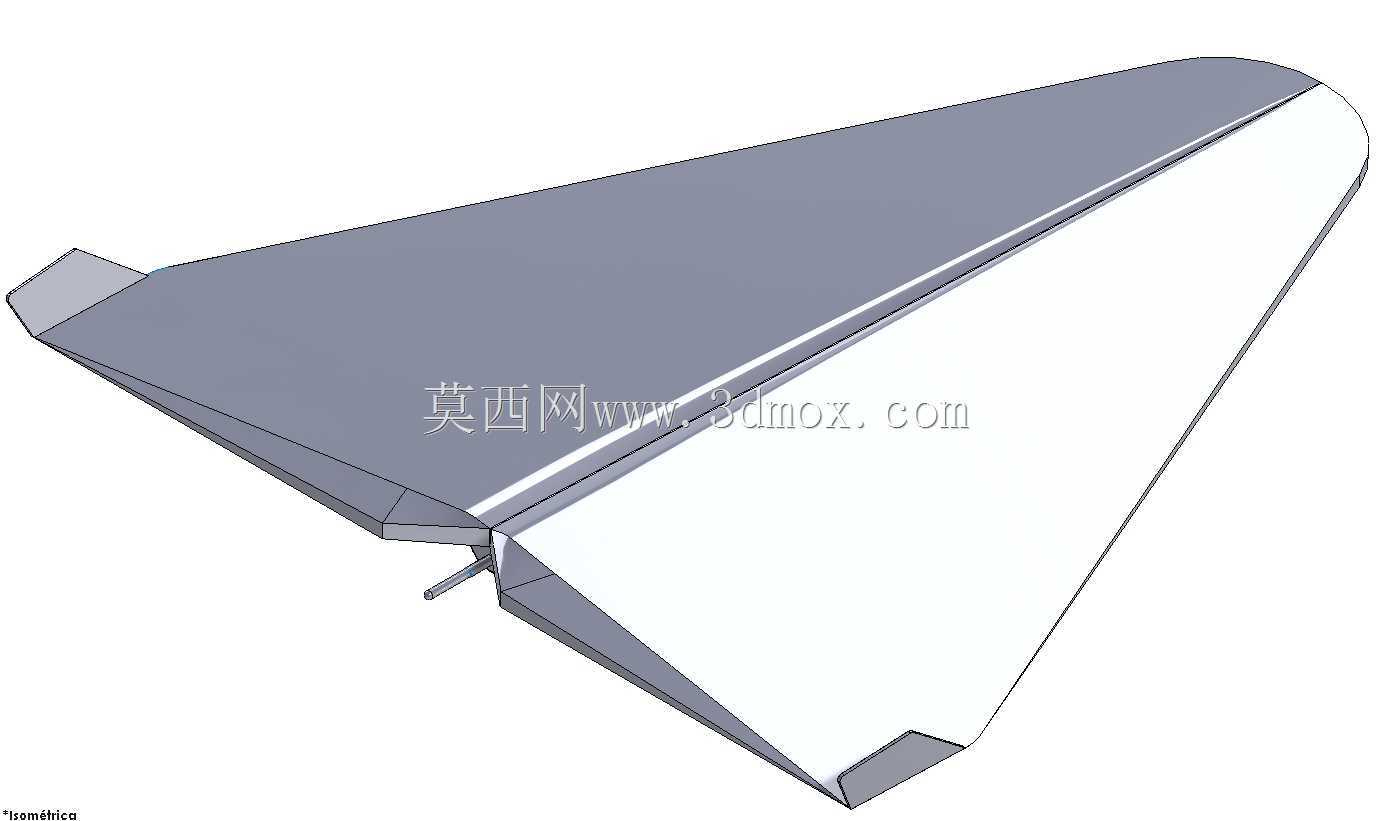

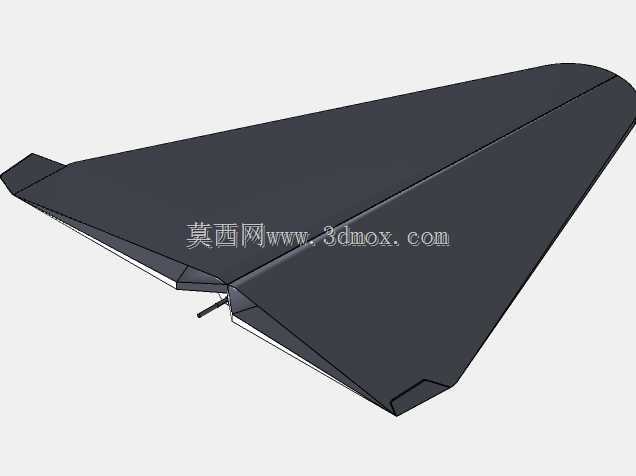

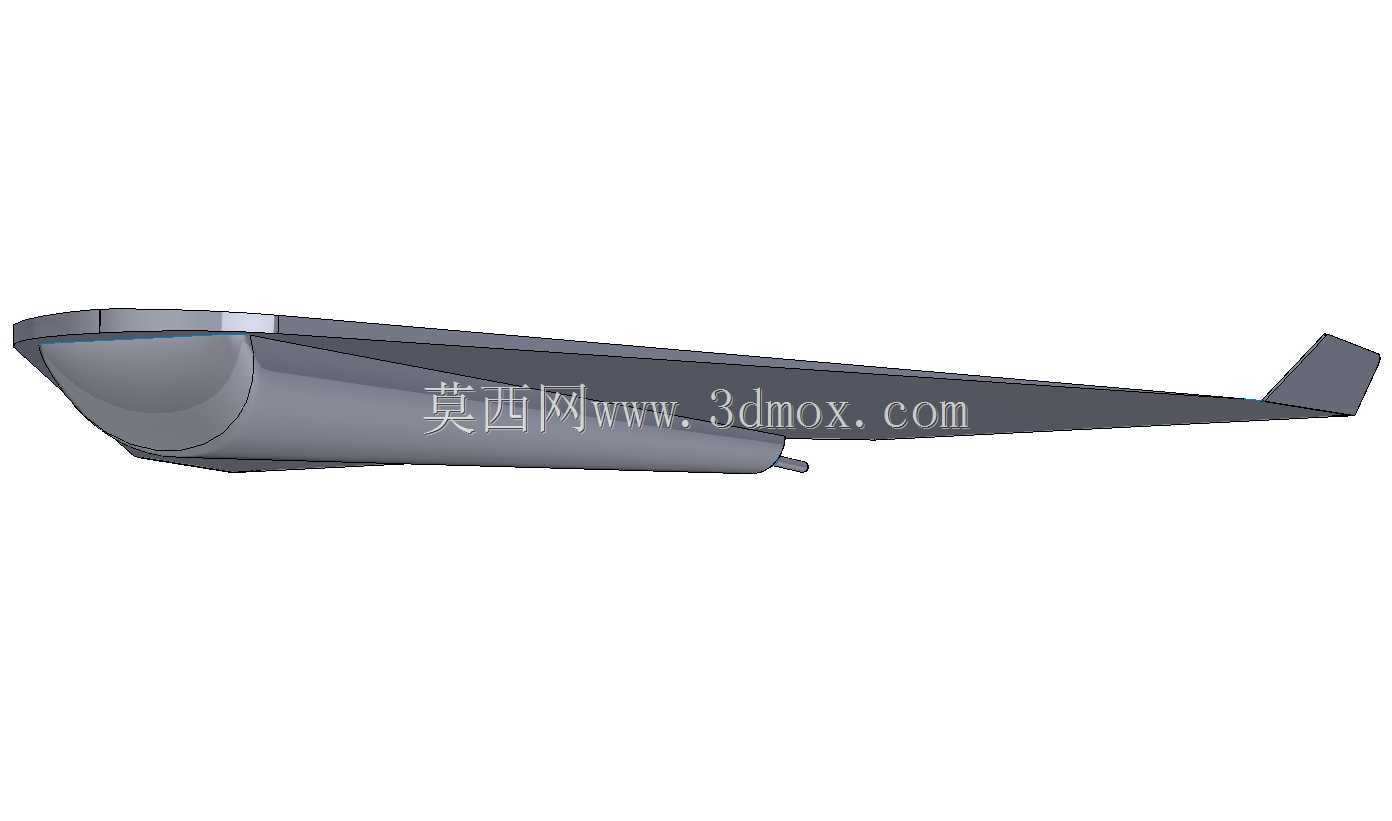

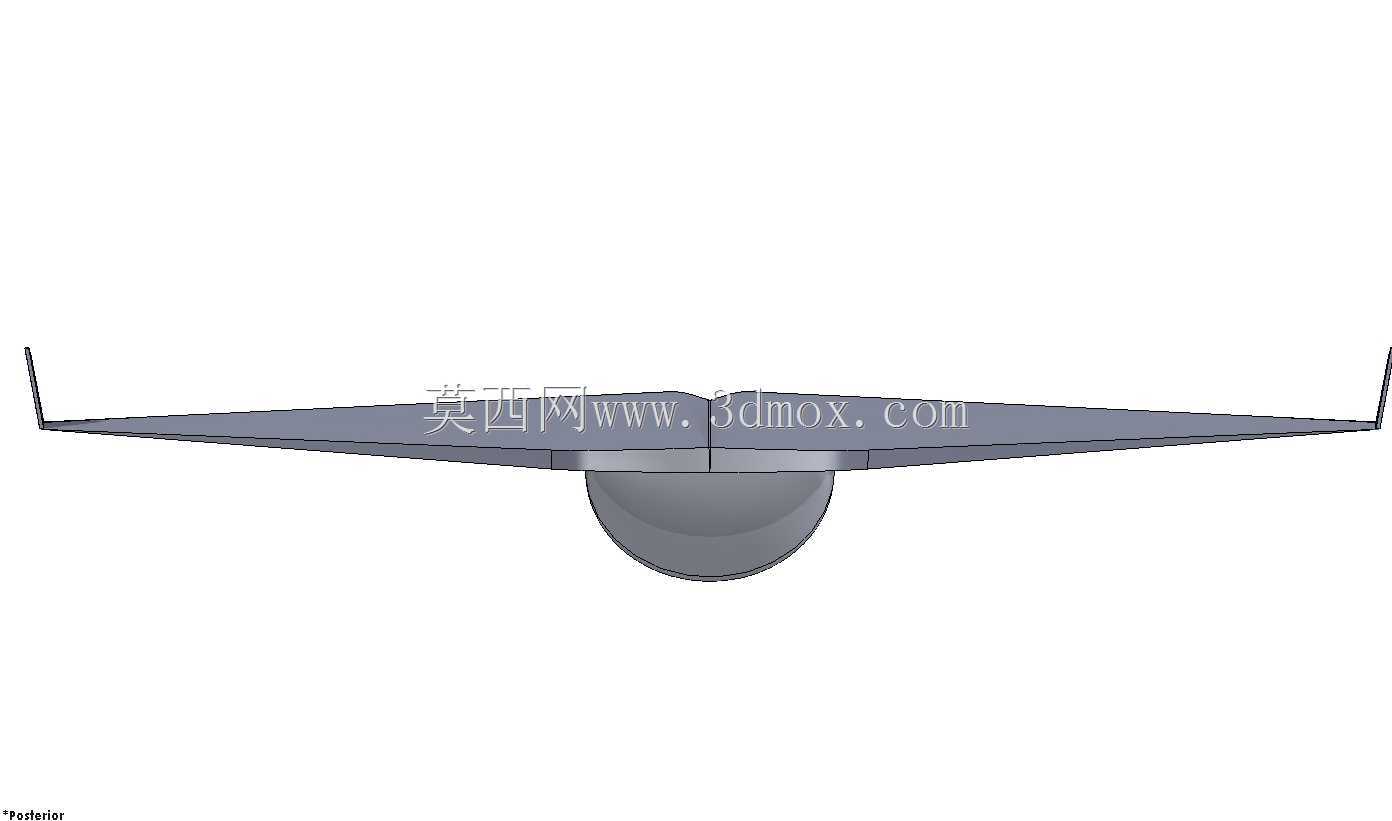

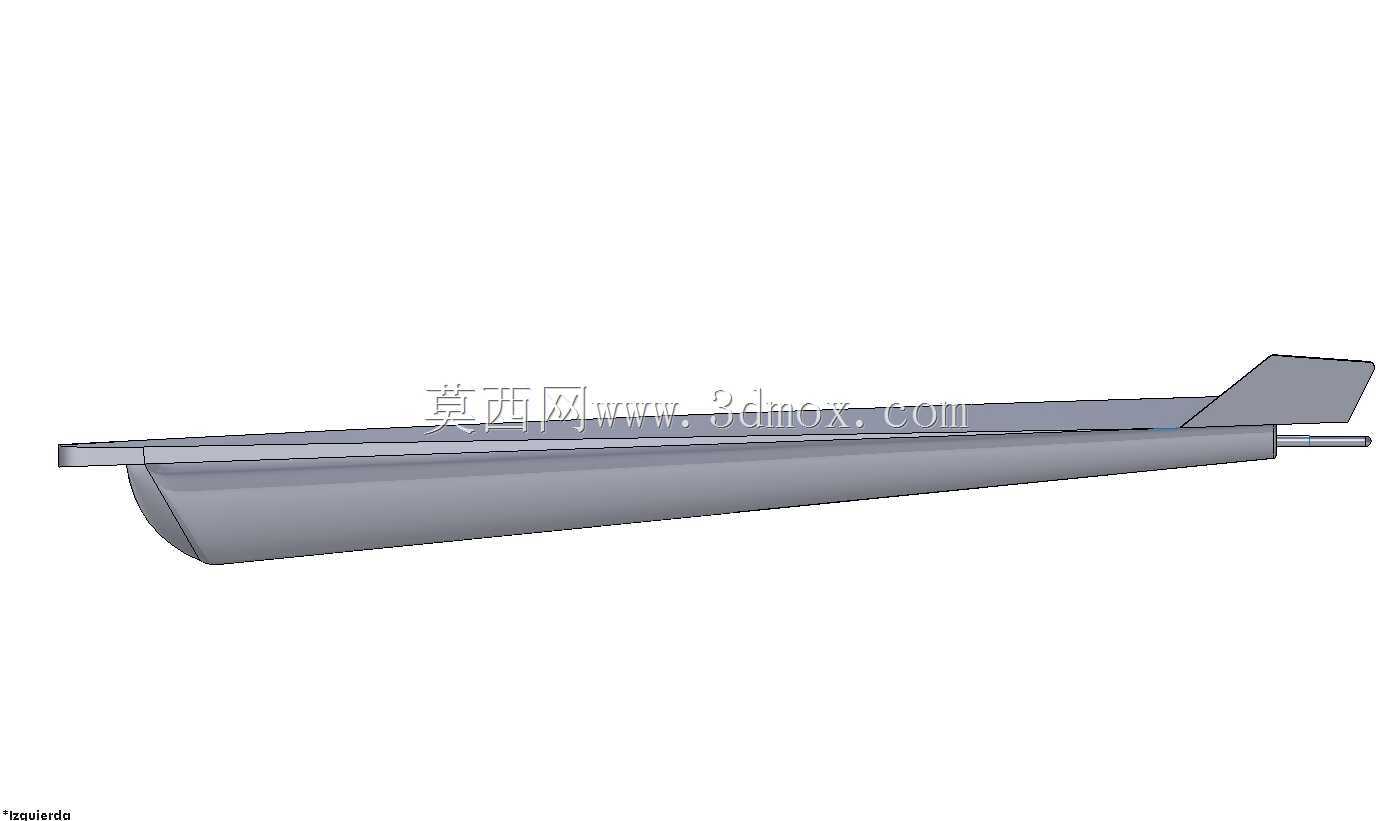

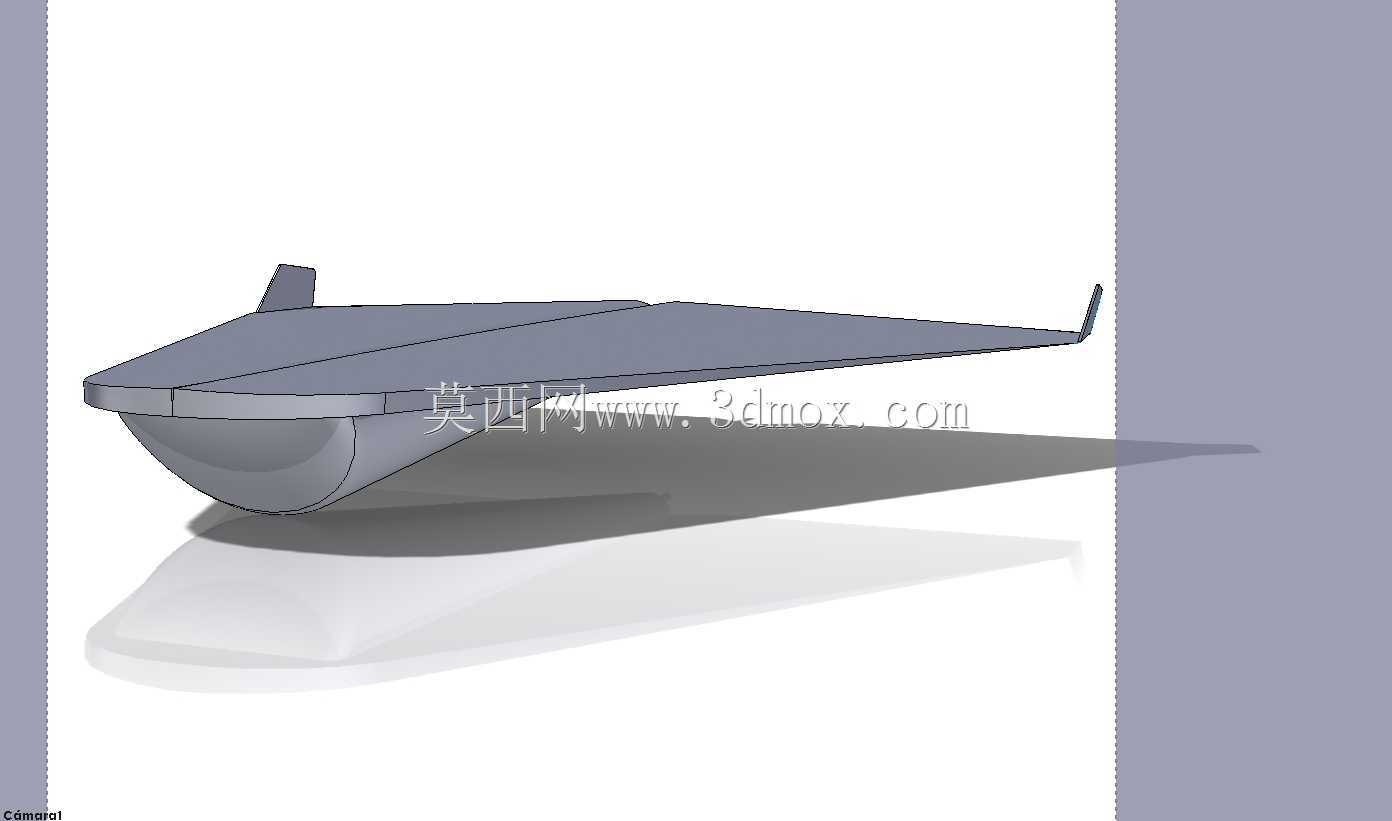

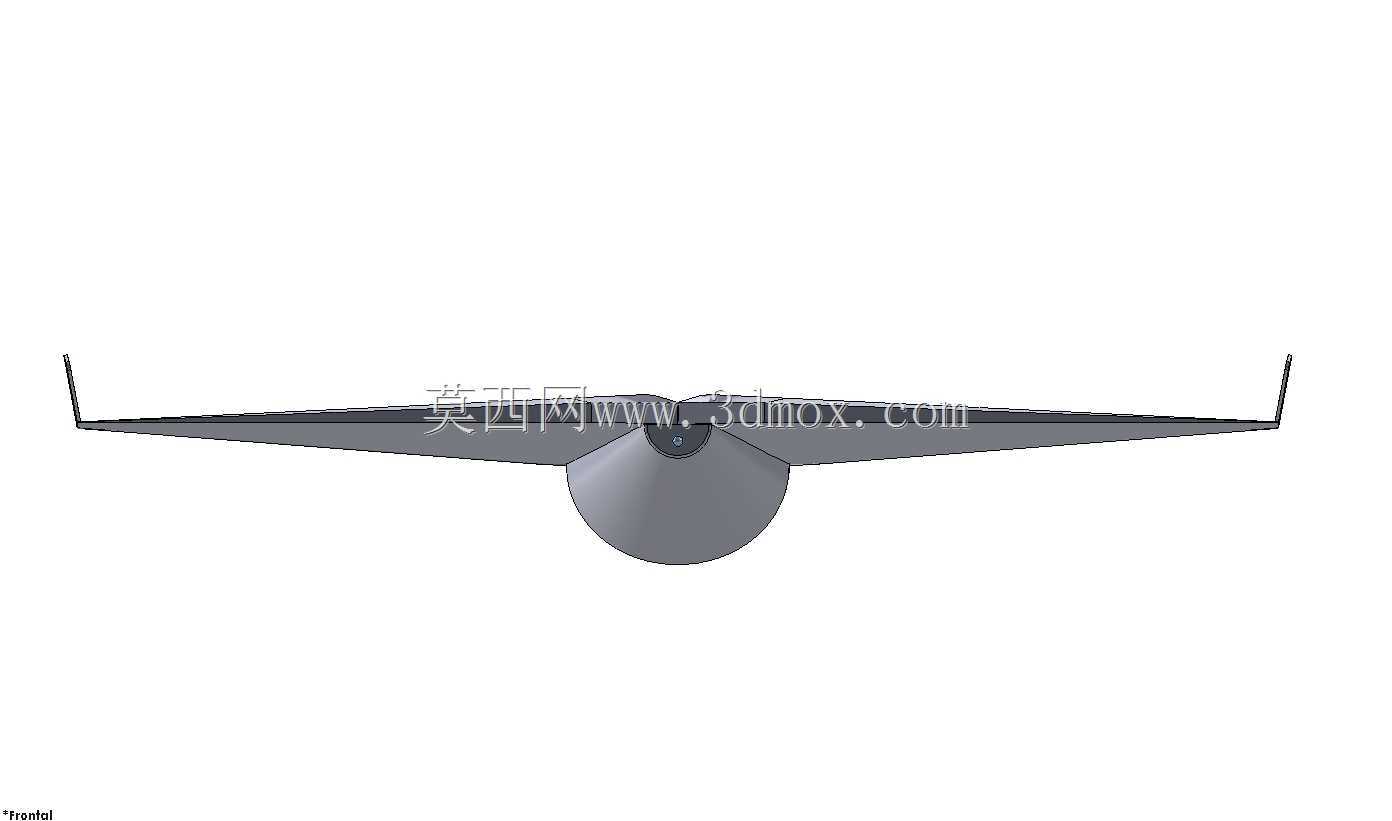

该飞翼构型无人飞行器主要面向前沿战术侦察、边境巡逻、电磁信号抵近侦测等任务场景设计，无垂尾的一体化飞翼布局可有效降低雷达反射截面积，适配低烈度冲突下的隐蔽突防需求，可在不依托大型机场跑道的条件下完成短距起降，适配前线简易部署点位的使用要求。从结构设计逻辑来看，整机采用翼身融合的一体化成型思路，将载荷舱、动力舱、航电设备舱全部整合进飞翼的翼身结构内部，取消传统尾翼组件后，通过机翼后缘的多组控制面协同偏转实现航向与俯仰姿态控制，减少了外露结构件带来的气动阻力与雷达反射源。机身前缘采用大后掠角设计，可在高亚音速飞行状态下降低激波阻力，机翼展弦比经过优化，兼顾巡航阶段的升阻比与低速起降阶段的操纵稳定性，机身腹部设计为平整构型，既可以降低全机雷达反射特征，也能为光电侦察吊舱、信号侦测天线等任务载荷提供平整的安装基准面，避免外露载荷干扰整机气动流场。动力系统采用背负式进气道设计，进气道布置在机身上表面，可利用机身遮挡地面雷达波对发动机压气机叶片的照射，进一步提升隐身性能，尾喷口采用扁平化修型设计，可加快高温排气与周围冷空气的混合速度，降低红外信号特征。在安装边界设计上，整机结构预留了标准化的任务载荷安装接口，航电舱采用模块化快拆设计，可根据不同任务需求快速更换光电侦察模块、电子干扰模块或小型弹药投放模块，设备安装支架采用轻量化铝合金铣削成型，在保证结构强度的前提下控制整机自重，机翼前缘预留了防除冰系统的安装走线空间，可适配高海拔、低温环境下的飞行任务需求。起落架采用前三点式收放结构，收纳后完全埋入翼身结构内部，舱门边缘做锯齿修型处理，与整机隐身设计保持一致，机身各结构段的连接位置全部采用错位搭接设计，避免出现直缝导致的雷达波强反射，燃油箱布置在机翼两侧的翼盒结构内，利用机翼结构空间提升载油量，同时降低燃油重量对机身重心的影响。
