TB6600步进电机驱动器结构三维数模

做非标自动化设备结构设计时，步进电机驱动的安装位预留一直是电控与结构衔接的高频踩坑点，这款TB6600驱动器的三维数模，刚好能解决布局阶段的干涉校验问题。从实际应用场景看，这款驱动器大量用在小型数控雕刻机、3D打印设备、桌面级机械手、流水线分拣工位的步进电机控制回路中，负责接收控制器发出的脉冲信号，转化为步进电机的角位移输出，适配两相四线、六线的42、57系列步进电机，是低成本运动控制方案里的核心驱动部件。

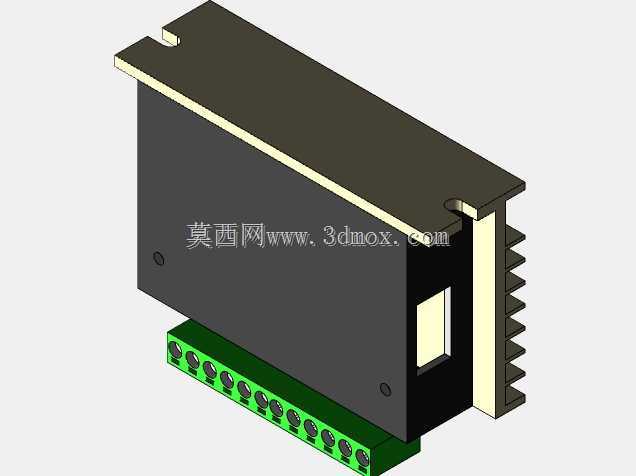

从设计还原度来看，数模完整复现了实物的结构特征：主体为黑色阻燃塑壳，侧面集成了梳状散热鳍片，这部分是设计时需要重点留足散热空间的区域，实际装机时鳍片周边至少要预留10mm以上的空气流通间隙，避免长时间大电流输出时过热触发过温保护。底部的绿色接线端子排完全按照实物的端子间距建模，每个接线位的位置、端子排的突出高度都做了精准还原，结构设计时可以直接在数模上核对走线空间，避免出现端子与安装板加强筋、线槽干涉的问题。顶部的两个安装挂耳做了沉头孔特征，适配M3规格的安装螺丝，两个安装孔的中心距严格按照实物尺寸还原，安装板上的孔位可以直接参照数模标注的尺寸加工，不用再反复核对实物样品。

建模时特意还原了驱动器侧面的拨码开关区域的凹陷结构，这个位置是用来设置细分、输出电流的，布局时不能被其他结构件遮挡，否则现场调试时无法操作拨码。整体外形的长宽高边界都做了精准还原，长度方向包含散热鳍片的总尺寸、宽度方向包含接线端子的突出量、高度方向从安装面到外壳顶部的尺寸都和实物一致，做电气柜布局、设备内部安装板排布时，可以直接把数模导入装配体，提前核对与周边接触器、开关电源、走线槽的间隙，不用等实物采购回来才发现安装位预留不足。

从结构设计思路来说，这类驱动模块的数模不需要做内部电路板的细节还原，重点是把外部安装特征、接口位置、外形干涉边界做准确，毕竟结构工程师的核心需求是完成安装布局、干涉校验，不需要对驱动内部做结构分析。这款数模刚好抓住了核心需求，所有和安装、布局相关的特征都没有遗漏，外壳的圆角、安装挂耳的倒角、散热鳍片的单片厚度都做了还原，既保证了装配校验的准确性，也不会因为过多内部细节导致装配体文件过大，拖慢设计软件的运行速度。实际选型时，只要是用TB6600作为步进驱动的设备，都可以直接调用这个数模完成布局设计，大幅减少前期样品核对、反复测量尺寸的工作量，避免结构设计与电控选型出现尺寸匹配偏差。
