方法兰型直线运动轴承LMK12UU结构

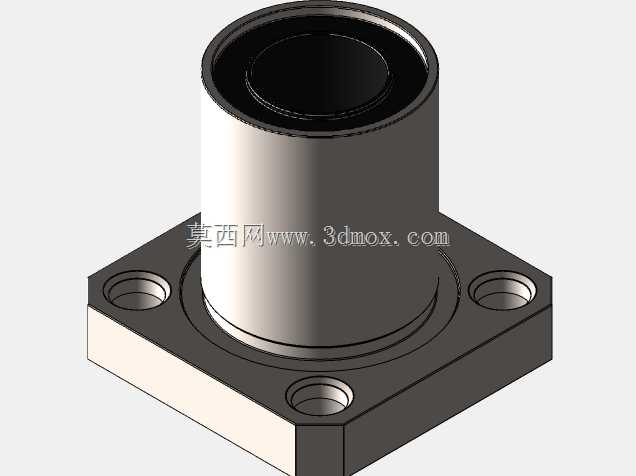

　　这款方法兰式直线轴承主要应用在需要精准直线往复运动的传动场景中，常见于自动化输送线的导向工位、3D打印设备的运动轴、小型检测设备的位移平台、电子组装工位的滑台模组等位置，承担光轴与运动部件之间的滑动支撑作用，降低轴系运动过程中的摩擦阻力，保证运动轨迹的直线度精度。从结构设计来看，整体采用一体式法兰与套筒结合的构造，法兰端为正方形结构，四个角位置预留了沉头安装孔，安装时可以直接通过螺栓将轴承本体固定在设备安装面板上，不需要额外加装轴承座或者固定压盖，相比无衬套的光轴直接配合，装配工序更简洁，安装定位的同轴度更容易保证，也能避免轴承在往复运动过程中出现轴向窜动或者周向转动的问题。套筒部分为圆柱形腔体，内部适配公称直径12mm的标准光轴，

　　腔体内部预留了保持架与钢珠的循环滚道，工作时钢珠沿着滚道做无限循环运动，相比普通铜套滑动摩擦的结构，滚动摩擦的阻力更小，运动过程更顺滑，长时间运行的磨损量更低，能维持长期稳定的运动精度。设计过程中需要重点关注几个边界尺寸：法兰端的方形外轮廓尺寸决定了安装时需要预留的面板开孔空间，四个安装孔的中心距要和设备安装板的孔位完全匹配，沉头孔的深度要适配对应规格内六角螺栓的头部高度，避免螺栓拧紧后突出法兰面干涉运动部件；套筒部分的外径尺寸要和安装面板的中心开孔保持合理的过渡配合公差，既不能过松导致装配后轴承偏斜，也不能过紧造成压装时套筒变形挤压内部滚道，影响钢珠的顺畅循环。套筒的总长度决定了轴承对光轴的支撑跨距，跨距越大，

　　轴系运动时的抗偏载能力越强，能承受的侧向力矩更高，适合悬臂式滑台这类存在倾覆力矩的应用场景。在实际选型应用时，要注意该类轴承适合无冲击的中低速直线运动场景，安装时要保证配合光轴的表面硬度在HRC60以上，表面粗糙度达到Ra0.8以下，才能充分发挥轴承的使用寿命，装配前要清理滚道内的加工碎屑，涂抹适配的润滑脂，避免干磨造成早期磨损。法兰端面与安装面板贴合时要保证平面度，避免强行锁紧螺栓造成法兰变形，导致套筒轴线与安装面不垂直，加剧运行过程中的卡滞与磨损。
