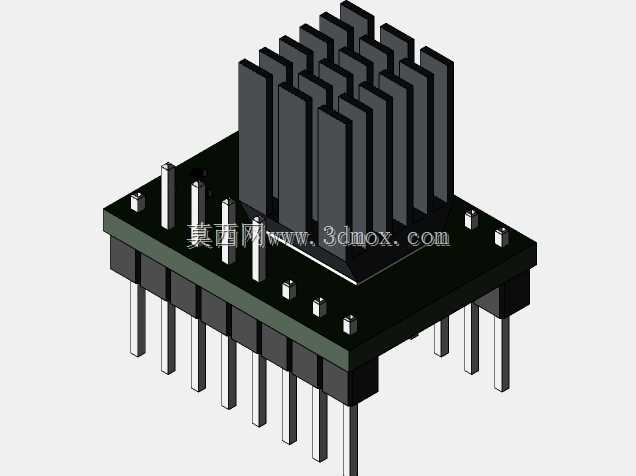

TMC2130步进电机驱动模块带散热结构

这块TMC2130步进电机驱动模块在3D打印机、小型数控雕刻机、桌面自动化送料机构以及轻载机械手关节控制中十分常见，核心作用是把主控板发出的脉冲与方向信号转换成可直接驱动两相步进电机的线圈电流，实现位置与速度的精确控制。模块采用直插排针向外引出信号与电源引脚，引脚按行列排布在PCB两侧，这种布局既方便直接插接到主控板对应的排母上，也能通过杜邦线连接到测试工装，在样机调试阶段可以快速更换不同驱动芯片，排查电机抖动、失步和发热问题。PCB板上布置了必要的去耦电容、配置电阻和状态指示元件，芯片上方压装了一组多鳍片铝制散热片，散热片底部与芯片发热面贴合，鳍片沿竖直方向伸展，能够在设备内部风扇形成的横向气流中扩大换热面积，把驱动芯片持续工作产生的热量快速带走，避免芯片因过温触发降流或保护停机。设计时需要重点关注安装边界：排针间距决定了它在主控板上占用的横向与纵向空间，散热片高度则限制了模块上方可预留的净空，若设备外壳内部空间紧张，散热片顶部不能与壳体或相邻线材发生干涉；引脚长度既要保证焊接后穿过PCB并露出足够焊锡浸润段，又要避免插入底板后顶到下方元件。实际选型中，工程师会根据电机额定电流、细分设置和设备散热条件判断是否需要在散热片上增加主动风冷，在连续运行的送料或走位机构里，驱动模块的热稳定性直接影响走位精度与设备连续运行能力。三维建模时需要分别还原PCB基板厚度、排针方形截面与圆柱端头、散热片鳍片间距与根部倒角，这些细节会影响装配干涉检查和热流仿真的准确性；模块整体轮廓方正，引脚位置对称，便于在多轴设备中成组排布，统一布线与散热风道。
