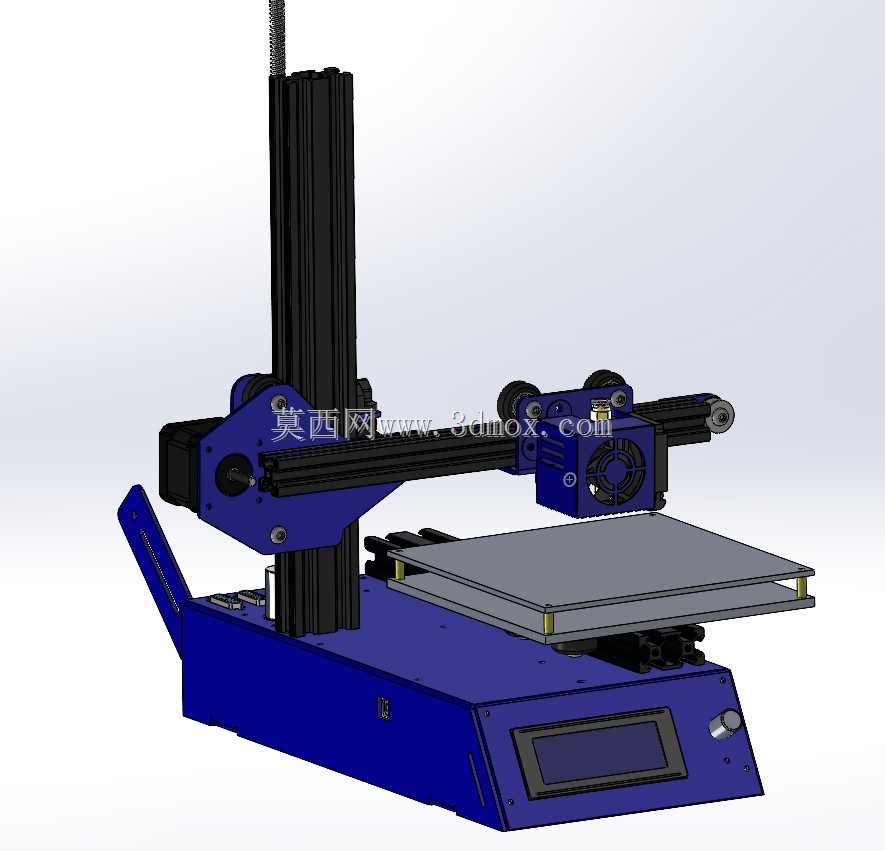

桌面级FDM熔融沉积成型3D打印设备结构

　　这款桌面级增材制造设备采用经典的笛卡尔坐标系运动架构，Z轴布置单根高精度直线导轨搭配T型丝杆传动，负责成型平台的垂直方向精准位移，运动过程中负载均匀，可有效降低层纹误差，适配0.05-0.3mm区间的层厚打印需求，满足手板打样、创客制作、教学实训等多场景的精度要求。X轴运动组件集成在Z轴滑台上，采用双光杆导向搭配同步带传动结构，挤出机构直接挂载在X轴滑座上，缩短了耗材送料路径，减少远程送料的堵头风险，可兼容PLA、ABS、TPU等多种常见3D打印耗材，适配1.75mm直径标准耗材规格。Y轴运动组件承载加热成型平台，同样采用同步带传动搭配双光杆导向，平台表面覆盖柔性磁吸贴膜，打印完成后可直接弯折贴膜取下模型，无需额外使用铲刀撬动，

　　降低模型损坏概率。设备底座集成了主控电路板与显示屏操作模块，所有接线均预留走线槽位，避免运动过程中线路剐蹭干涉，底座前端的操作屏可直接调整打印参数、查看打印进度、手动控制各轴运动，无需外接电脑即可完成脱机打印操作。从安装边界来看，设备整体采用紧凑型布局，整机占地尺寸适配常规桌面摆放需求，预留的后部走线空间可适配加装耗材架、自动调平传感器、散热风扇等拓展配件，各运动轴的行程参数经过优化，在有限的机身尺寸下实现了最大化的成型空间，可满足绝大多数小型零件、创意模型、功能结构件的打印需求。设计过程中对各运动部件的受力做了针对性优化，Z轴丝杆与导轨的平行度公差控制在0.02mm以内，避免Z轴运动过程中出现卡顿、层偏移问题；X、

　　Y轴的同步带张紧结构采用外置调节旋钮，日常维护时无需拆解机身即可调整皮带张紧度，降低后期运维难度。挤出头模块集成了加热块、热敏电阻、散热风道，散热风道采用定向导流设计，可直接对刚挤出的耗材进行快速冷却，减少悬垂结构打印时的拉丝、垂坠问题，提升复杂结构的打印成功率。设备的电控模块集中布置在底座内部，所有接口均做了防呆设计，组装时不会出现插错接口的问题，适合个人用户自行组装调试，也可作为职业院校增材制造专业的实训装配教具，帮助学员理解FDM3D打印机的运动原理、结构组成与装配调试要点。
