基于拓扑优化的轻量化机械支撑臂结构设计

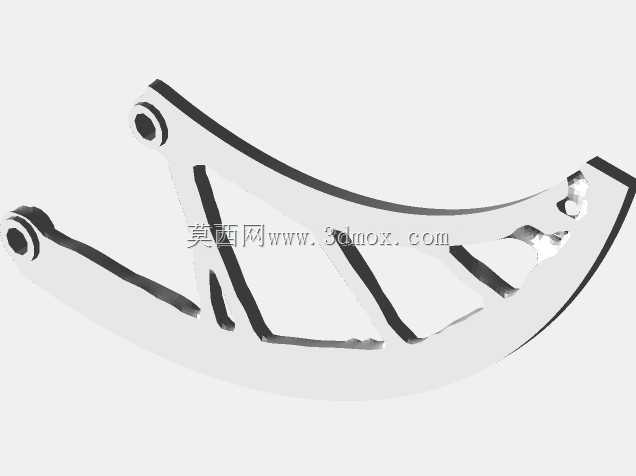

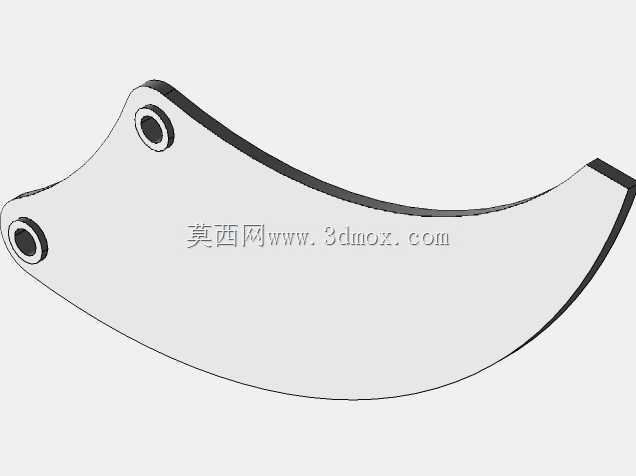

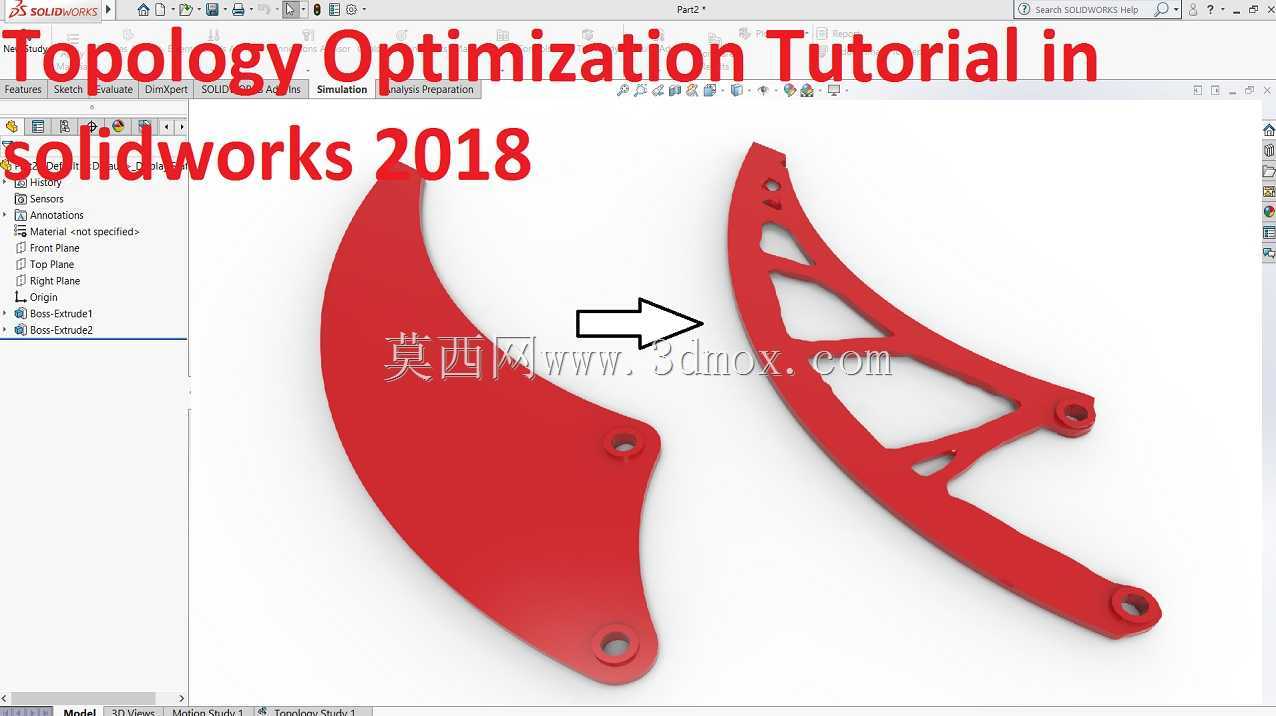

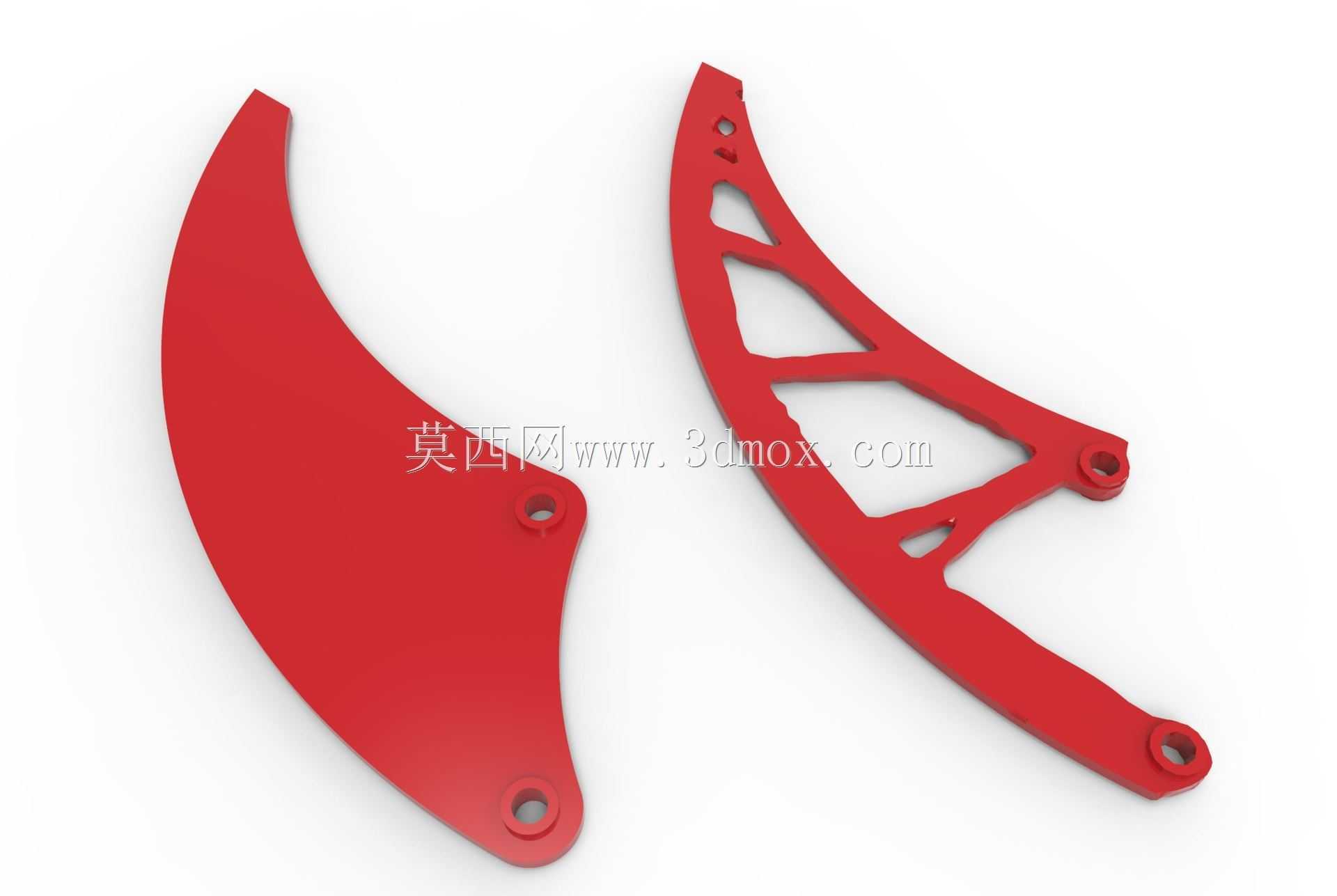

这类经过拓扑优化的支撑类构件，目前在中小载荷的机械传动、工位辅助支撑、小型设备连接场景中应用十分广泛，区别于传统等厚度实心支撑件，优化后的结构在保留核心承载能力的前提下，能大幅降低构件自身重量，减少运动部件的惯量，提升设备动态响应速度。从实际工况适配来看，这类支撑臂多用于需要往复摆动、频繁启停的工位，比如小型自动化设备的摆臂、检测设备的探针支撑、轻型物料拾取机构的连接臂，这类场景对构件的刚度冗余要求不高，但对自重带来的驱动负载十分敏感，传统实心结构往往需要匹配更大扭矩的驱动元件，既增加设备成本，也会提升运行过程中的能耗与振动幅度。设计过程中首先要锁定安装边界，构件两端的安装孔位是完全固定的约束条件，三个安装孔的中心距、孔径公差必须匹配原有安装接口，不能因为拓扑优化改动安装尺寸，否则无法直接替换原有实心构件。初始的实心轮廓是根据安装空间的最大包络确定的，要保证构件摆动过程中不会和周边的机架、传动部件发生干涉，在这个固定的设计空间内，通过拓扑迭代计算，剔除低应力区域的材料，保留主传力路径上的结构。从最终的结构形态来看，优化后的构件保留了从上端安装孔到下端两个安装孔的连续传力筋条，筋条的走向完全匹配工作状态下的应力流线，没有多余的材料堆积，镂空区域的边界都做了圆弧过渡，避免应力集中导致的疲劳断裂。和原有实心结构对比，这类优化后的构件重量能降低40%以上，而静刚度损失控制在10%以内，完全满足额定载荷下的变形量要求。实际生产中这类构件多采用铝合金一体铣削或者高强度工程塑料注塑成型，表面做氧化或者喷塑处理就能满足常规工业环境的使用要求，安装时直接通过螺栓穿过预留的安装孔固定，不需要额外加工适配结构，替换成本极低。需要注意的是，拓扑优化后的结构虽然在额定载荷下表现优异，但不适用于存在大冲击载荷的场景，因为镂空区域的抗侧向冲击能力弱于实心结构，选型时要明确工位的载荷特性，避免过载导致构件损坏。另外这类结构的筋条厚度要根据加工工艺调整，如果采用铣削加工，最小筋厚不能小于刀具直径的1.2倍，否则加工过程中容易出现振刀导致尺寸超差，如果采用注塑工艺，要保证各处筋厚均匀，避免出现缩痕影响结构强度。
