多工位圆柱定位压盘结构设计

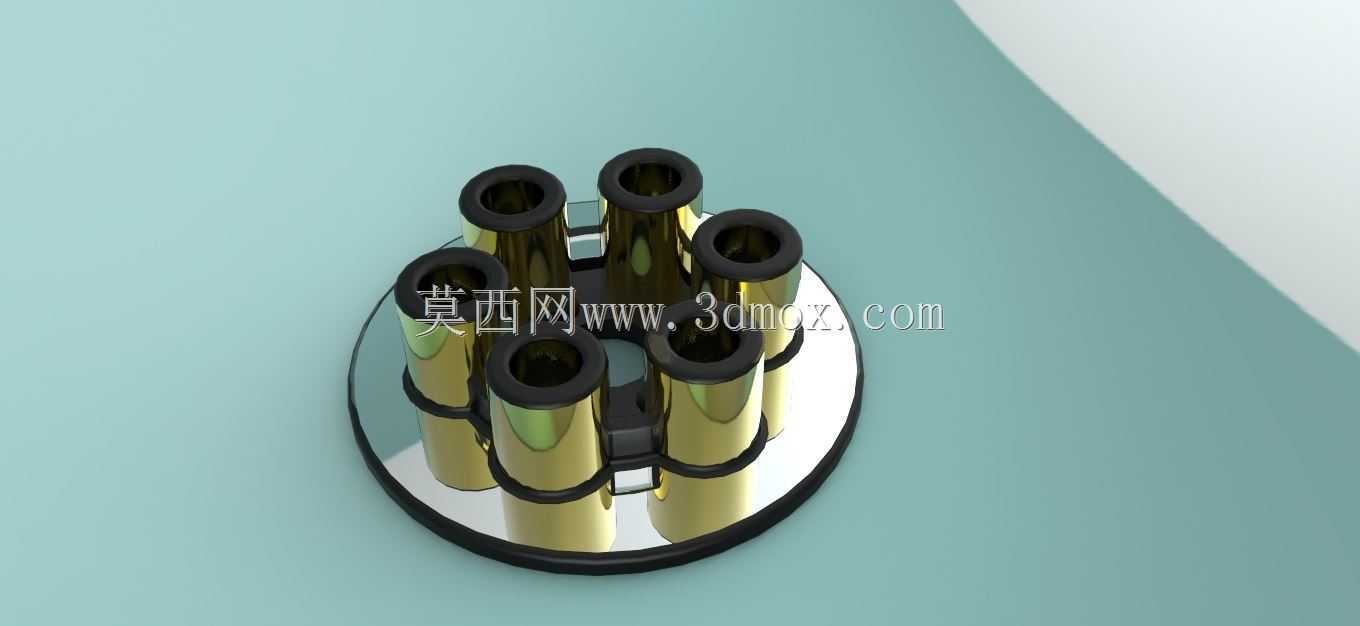

这款压盘结构主要面向小直径圆柱类零件的批量装夹作业场景，常见于小型轴类零件的端面打磨、镀层处理、检测工位的工件固定环节，区别于传统单工位压紧结构，其采用圆周均布的六组定位套筒设计，可一次性完成六件同规格圆柱工件的装夹固定，大幅提升批量加工环节的装夹效率。从结构设计逻辑来看，底座采用圆盘式承托结构，底部设置平整安装面，可直接适配通用工装平台的T型槽安装位，安装边界可覆盖多数小型加工设备的工作台面，无需额外定制转接板即可完成固定。每组定位套筒与底座之间采用过盈配合加侧面顶丝的双重固定方式，避免装夹过程中套筒出现偏移晃动，套筒内孔根据待装夹工件的外径做公差匹配，单边预留0.02mm的装夹间隙，既保证工件可以顺畅放入，又能控制装夹后的径向跳动量在工艺允许范围内。套筒上部设置的环形凸台主要起到轴向定位作用，工件放入后端面抵靠凸台端面即可保证所有工件的伸出长度一致，无需逐件调整装夹高度，适配批量加工时的一致性要求。压盘中心设置的镂空减重结构，在保证整体结构刚性的前提下降低了零件自重，减少工装搬运、拆装过程的劳动强度，底座边缘做圆角过渡处理，避免操作过程中尖锐边角造成的磕碰划伤。实际使用过程中，该压盘可配合上方的压紧盖板使用，也可单独作为工件放置托盘使用，在表面处理工序中，套筒之间预留的间隙可以保证镀液、打磨碎屑顺畅排出，不会出现积液、积屑的问题，减少后续清理维护的工作量。定位套筒采用耐磨材质设计，长期反复装夹工件后内孔磨损量可控，当磨损量超出工艺公差要求时，可单独更换对应位置的套筒，无需整体更换压盘底座，降低工装的后续维护成本。整体结构无复杂异形曲面，常规的车削、钻削加工即可完成全部零件的制作，加工工艺性好，制造成本可控，适合中小批量的工装定制场景，在小型五金零件加工、电子接插件生产、精密轴类检测等工位都有较高的适配性。
