航空用四点式快卸连接锁扣结构设计

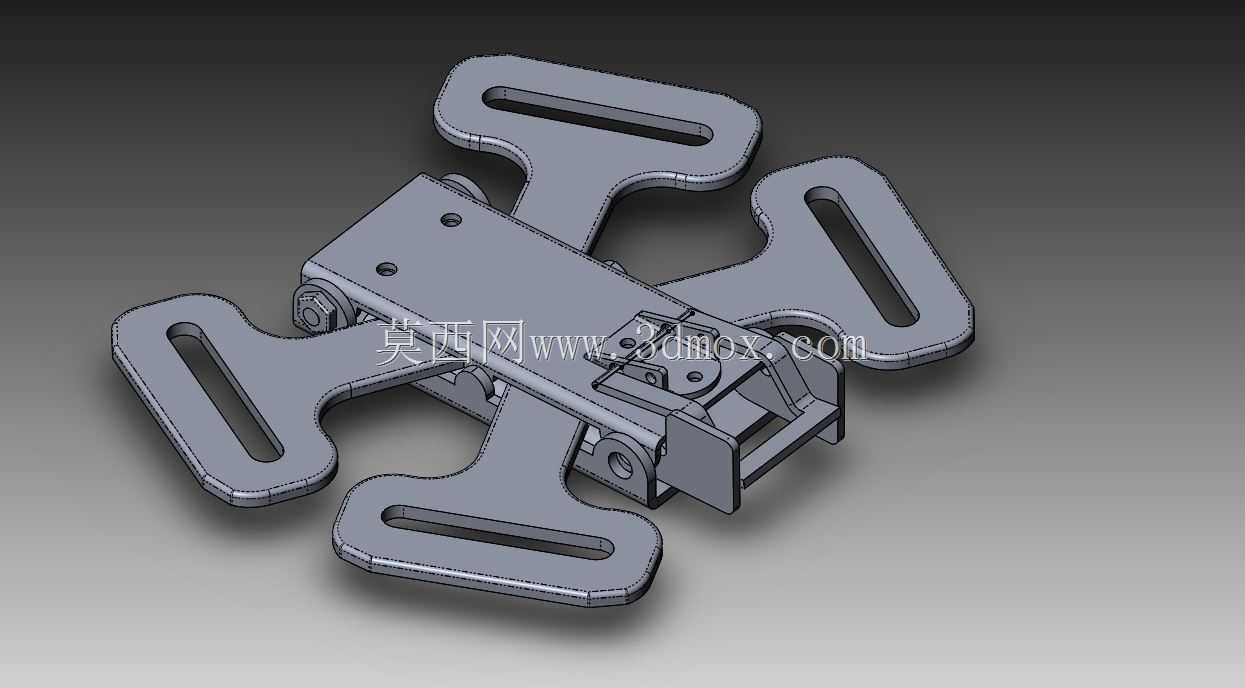

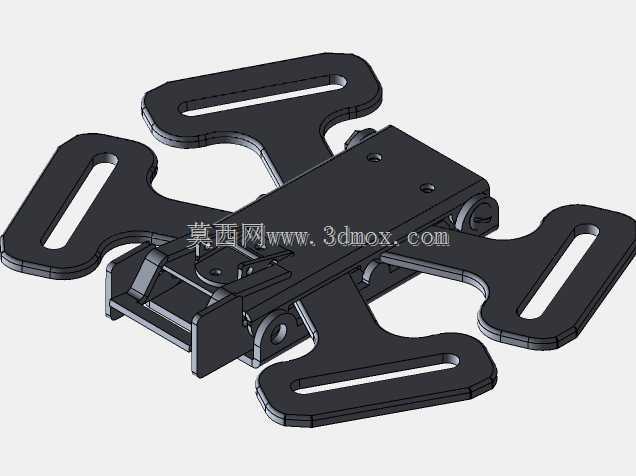

这款锁扣结构主要面向航空舱体内部的快装连接场景，多用于机载设备挂载、舱内附件快速固定、维护口盖锁紧等需要频繁拆装的工位，替代传统螺栓紧固方案，能大幅缩短地勤维护的拆装耗时，同时避免小零件掉落引发的舱内异物风险。从结构设计逻辑来看，主体采用对称式四挂耳布局，四个带长圆孔的安装支脚呈十字分布，长圆孔的设计预留了安装调节余量，可适配安装孔位存在±2mm公差的装配场景，不需要在安装基座上重新配打孔位，降低现场装配的加工要求。锁体核心采用凸轮式快锁结构，扳动锁止拨片时，内部的联动转轴会同步带动四个挂接位的张紧行程，单次扳动即可完成四个连接点的同步锁紧，解锁时仅需反向扳动拨片，即可解除所有挂点的张紧力，不需要逐个点位操作。安装边界方面，四个支脚的安装孔中心距适配航空领域常用的标准安装孔距规格，长圆孔的宽度适配标准M5规格的连接螺栓，锁体闭合后的整体厚度控制在18mm以内，不会占用过多舱内安装空间，凸起的拨片高度经过优化，既保证扳动时的操作力矩足够，又不会突出过多与周边设备发生干涉。结构材质设计上，主体承力部件采用高强度铝合金铣削成型，在保证整体抗拉强度满足机载工况振动要求的前提下，尽可能降低结构自重，转轴部位采用不锈钢销轴，避免频繁开合导致的磨损松旷，锁止位置设计有防脱卡榫，在飞行过程中遇到持续振动、加速度冲击时，不会出现自行解锁的情况。实际使用中，这类锁扣的单点位锁紧力可达到800N，四个点位同步锁紧后整体连接强度可满足常规机载附件的挂载要求，开合寿命不低于5000次，完全覆盖航空设备全生命周期的维护拆装频次需求。设计过程中特意对所有棱边做了R2以上的圆角处理，避免安装和操作过程中划伤操作人员或线缆，锁体表面做硬质阳极氧化处理，适应舱内高低温变化、凝露等复杂环境，不会出现锈蚀卡滞的问题。
