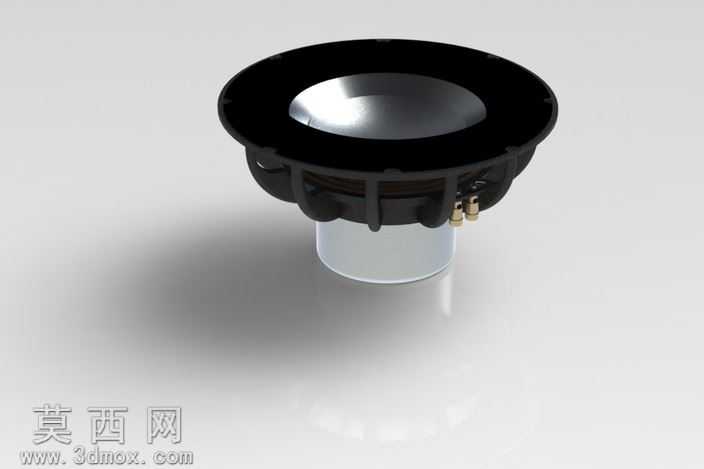

12英寸低音炮扬声器单元结构设计

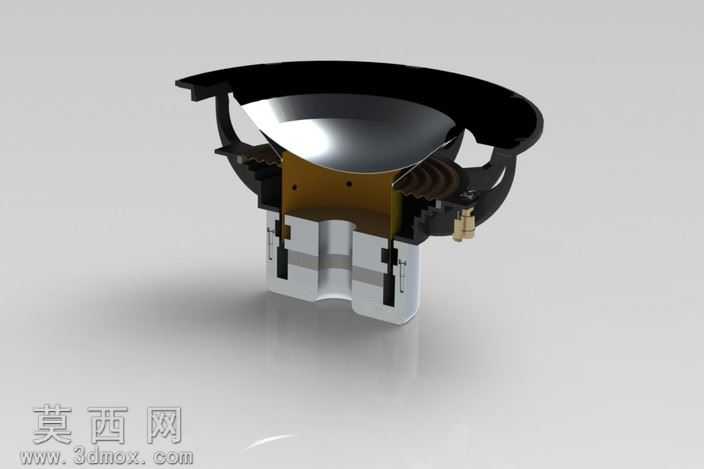

本作品为12英寸低音炮扬声器单元的三维结构设计，建模过程严格遵循电声器件的实际生产装配逻辑，以还原真实低音单元的完整构造为核心目标。建模阶段首先搭建核心的振膜组件，针对低音单元大尺寸振膜的曲面特性，通过放样、曲面填充等命令构建出符合声学弧度的锥盆轮廓，精准还原振膜边缘的悬边结构，对悬边的褶皱弧度、厚度参数进行精细化调整，保证其结构形态符合大冲程低音单元的振动需求。其次完成磁路系统的建模，包含T铁、华司、磁钢等核心磁路部件，对磁钢的装配间隙、导磁部件的贴合结构进行1:1还原，确保磁路部分的结构尺寸符合实际低音单元的磁隙设计标准，同时还原了磁路外围的定位支架结构，保证各部件的装配定位关系准确无误。之后完成盆架与接线组件的建模，金属盆架的支撑筋位、安装孔位均按照真实产品的结构布局设计，对盆架的镂空减重结构、边缘安装卡扣进行细节刻画，接线端子部分还原了接线柱、固定卡扣以及引线走线结构，清晰呈现音圈引线从振膜音圈位置延伸至接线端子的完整走线路径。音圈部分的建模还原了音圈骨架、绕线层的分层结构，对音圈与振膜的粘接位置、音圈在磁隙中的装配位置进行精准定位，同时还原了定心支片的波纹结构，清晰呈现定心支片对音圈的支撑定位作用。材质渲染阶段针对不同部件的物理特性赋予对应材质，振膜锥盆采用复合纸盆材质，调整表面粗糙度与漫反射参数还原纸质振膜的哑光质感，悬边部分采用橡胶材质，添加轻微的反光与柔软质感表现，磁钢部件赋予金属铁氧体的深灰哑光金属质感，T铁、华司等导磁部件赋予镀锌钢材的亮面金属质感，盆架部分根据实际材质赋予ABS工程塑料或者金属冲压件的对应材质表现，接线端子部分添加铜质金属的光泽质感。整体模型采用爆炸剖视的展示视角，将原本装配为一体的扬声器单元沿轴向分层展示，清晰呈现各部件的装配层级与位置关系，让观看者能够直观理解低音单元从磁路系统到振动系统再到支撑固定系统的完整结构逻辑。设计过程中对各部件的尺寸比例进行反复校验，保证整体尺寸符合12英寸低音单元的规格标准，各部件的重量比例、装配公差均参考实际量产产品的参数设置，确保模型不仅具备外观展示效果，同时能够清晰呈现低音扬声器的内部结构原理，可用于电声产品结构展示、声学原理教学以及音响产品开发阶段的结构参考使用。
