RTK多GPS全球导航卫星系统简化板卡

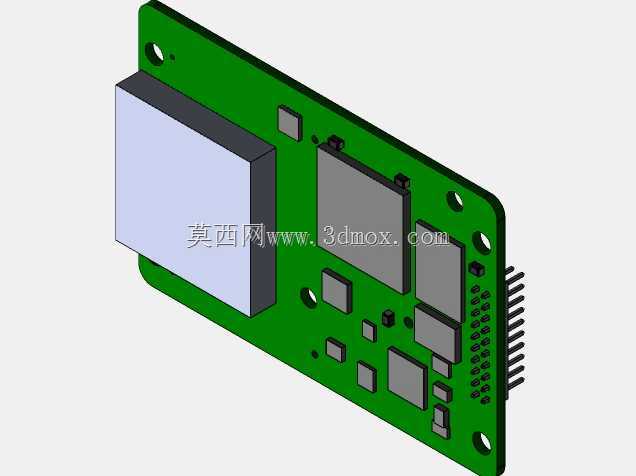

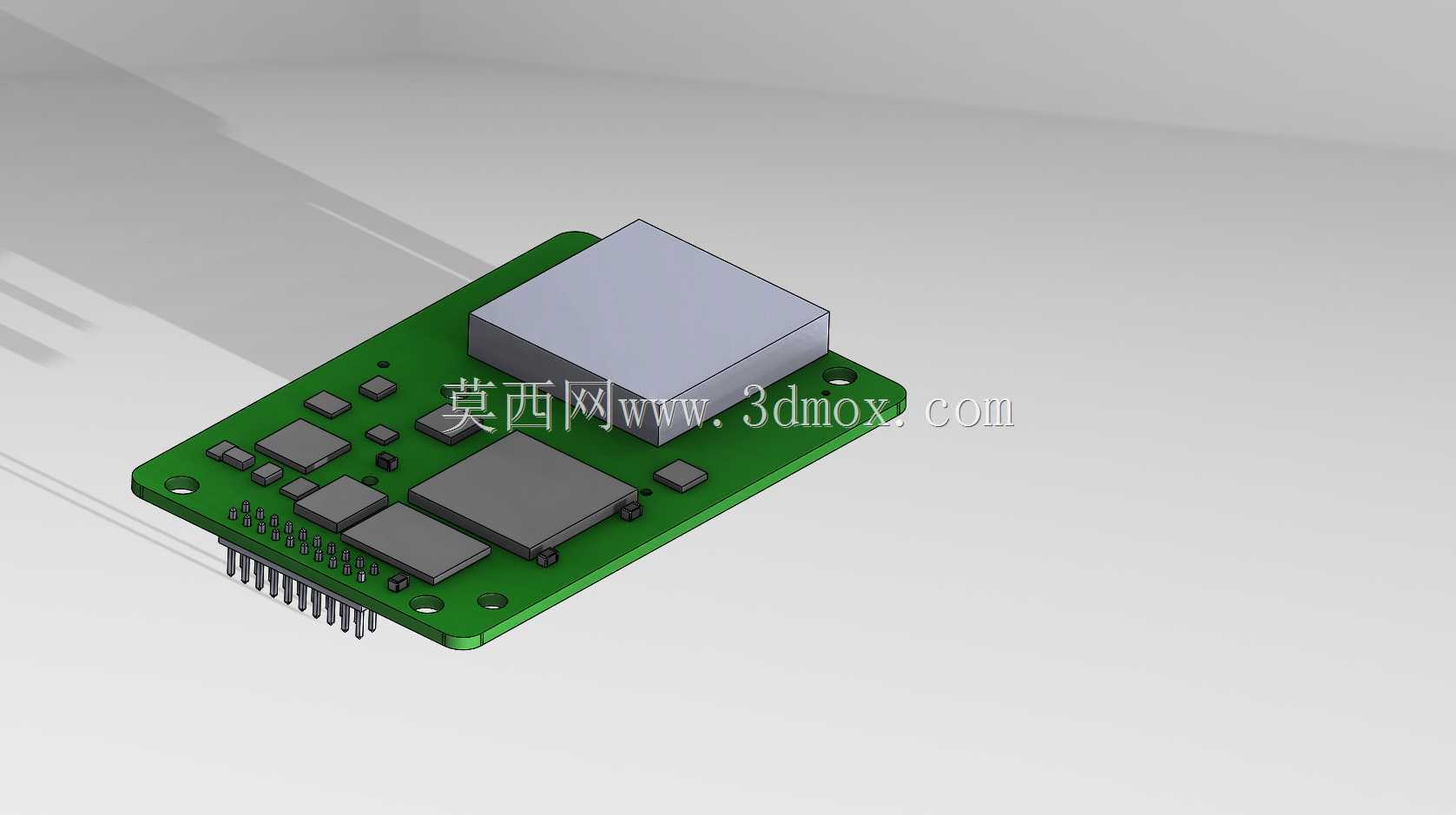

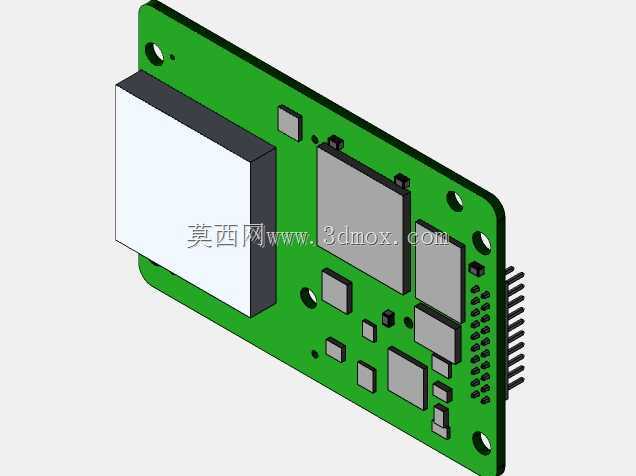

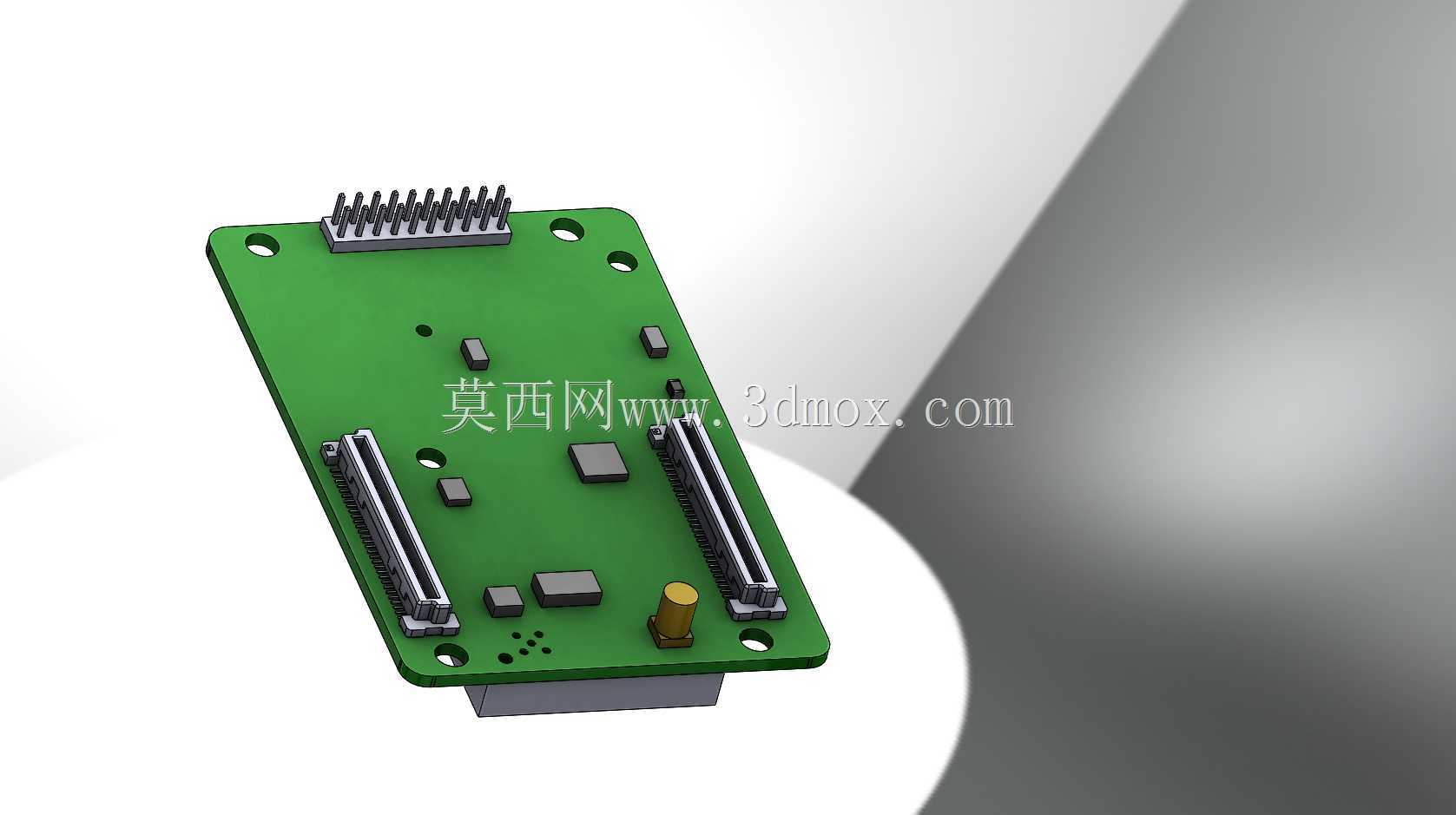

在户外测绘、无人机航测、精准农业农机自动驾驶、工程机械定位管控这类需要厘米级定位精度的场景里，多频RTK定位板卡是核心感知部件，这次做的简化结构版本，主要是面向集成商做方案预研、结构适配验证阶段的建模参考，不需要还原全部生产级的微小阻容元件，把核心结构边界、安装接口、主要器件布局还原到位即可。从实际集成角度看，这类板卡的安装边界直接决定了配套外壳、载板的设计冗余，板体采用FR-4环氧基板，四角预留了标准M2安装孔位，孔位到板边的距离符合行业通用的安装规范，不会和周边接插件、屏蔽罩产生结构干涉。板上核心的两个屏蔽罩分别对应射频接收单元和基带解算单元，大尺寸屏蔽罩覆盖的是多星座卫星信号接收通道，小尺寸屏蔽罩覆盖的是RTK差分解算核心电路，屏蔽罩的高度做了等比例还原，集成时可以直接参考这个高度预留上层空间，避免屏蔽罩和外壳内壁、上层叠加的功能板产生挤压。板侧引出的排针是信号与电源接口，排针的伸出长度、引脚间距都按照常用的2.54mm间距接插件做了还原，做结构设计时可以直接匹配对应的插座模型，不需要反复核对接插件尺寸。设计过程中特意省略了板上0402、0201封装的微小电阻、电容、电感元件，这类元件本身高度极低，不会对结构安装、空间避让产生任何影响，省略之后能大幅降低模型的面数，在做整机装配仿真、干涉检查时运行更流畅，不会因为过多细碎元件导致软件卡顿。从功能布局来看，射频单元靠近板边布置，能减少板上走线对卫星信号的干扰，排针接口布置在板的短边一侧，方便集成时走线从侧边引出，不会和安装固定孔位产生冲突。做这类板卡的结构建模时，核心要抓准的就是安装孔位坐标、核心器件的外形轮廓与高度、外接接口的位置与尺寸，至于微小的表贴元件，只要不影响结构避让，完全可以做简化处理，毕竟结构工程师拿到模型的核心需求是做空间匹配，不是做PCB生产级的电路复刻。在实际项目集成中，这类简化模型足够支撑外壳设计、安装支架设计、整机布线的空间校核工作，能减少前期方案阶段的建模工作量，把更多精力放在定位精度调试、系统兼容性适配这类核心工作上。板卡的整体厚度包含背面焊盘与正面器件的总高度也做了还原，在做堆叠式安装设计时，可以直接参考这个厚度预留层间间隙，避免出现装配时板卡被挤压导致器件虚焊、屏蔽罩变形的问题。
