双带阻共面波导馈电超宽带微带PCB天线

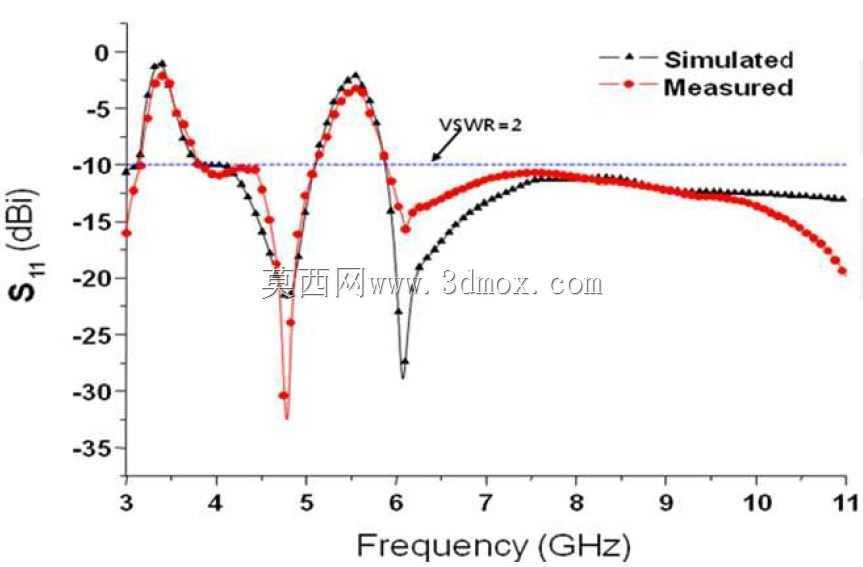

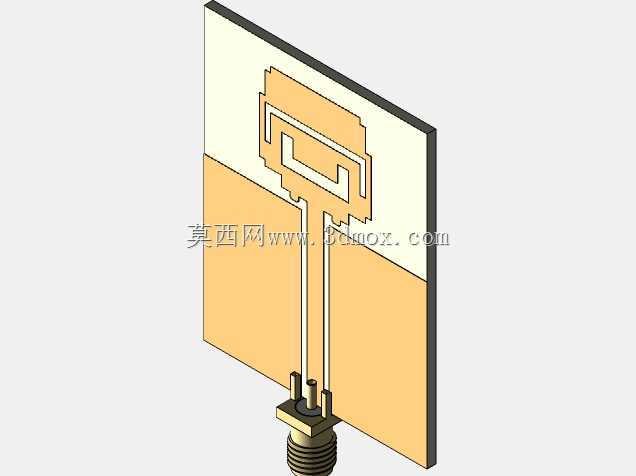

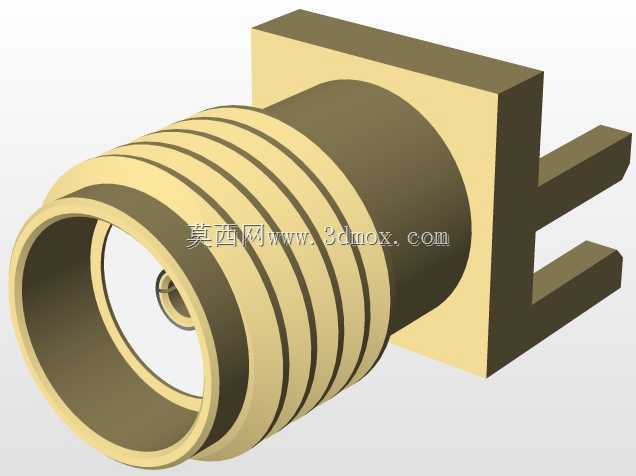

这款超宽带微带PCB天线主要面向短距离高速无线通信场景设计，可嵌入智能家居网关、工业无线传感节点、便携式无线检测设备等终端内部，解决多频段通信场景下的信号收发需求，同时规避特定窄带通信频段的信号干扰，保障通信链路稳定性。从结构设计来看，天线采用共面波导馈电结构，辐射贴片与接地层布置在PCB基板同一侧，无需在基板上加工金属化过孔，既降低了PCB加工的工艺难度，也减少了过孔带来的寄生参数影响，提升天线性能一致性。辐射贴片采用开槽嵌套的弯折结构设计，通过在主辐射贴片上开设特定尺寸的U型与回型槽路，引入两个带阻谐振点，实现对目标干扰频段的信号抑制，无需额外增加滤波电路即可完成带阻功能，有效压缩终端射频前端的电路占用空间。天线底部采用标准SMA同轴接头作为馈电接口，接头的金属外壳与PCB两侧的接地覆铜层可靠焊接，内导体直接与辐射贴片的馈电微带线连接，馈电微带线采用渐变阻抗匹配设计，从接头处的50欧姆标准阻抗平滑过渡到辐射贴片的输入阻抗，减少信号在馈电路径上的反射损耗，提升信号传输效率。安装边界方面，天线整体为薄型平板结构，基板采用常规FR-4环氧玻璃布板材质，厚度适配常规消费电子与工业设备的PCB堆叠设计，安装时仅需在终端设备的壳体内部预留对应尺寸的平整安装位，通过SMA接头的螺纹结构即可完成固定，也可直接通过贴片焊接的方式集成在终端主控PCB上，无需额外的固定结构件。在实际使用中，该天线可覆盖超宽带通信的常用工作频段，同时对两个常见的窄带通信频段形成有效抑制，避免同频段其他通信设备的信号干扰，适合在复杂电磁环境下的无线通信设备中使用，其平面化结构也适配当前终端设备小型化、轻薄化的设计趋势，建模过程中严格遵循射频天线的设计规范，对辐射贴片的槽路尺寸、馈电微带线的线宽变化、接地层的覆铜边界都做了精准还原，可直接用于天线性能仿真、结构装配干涉检查以及终端设备的前期方案验证。
