带驱动电机的空心轴齿轮箱120结构设计

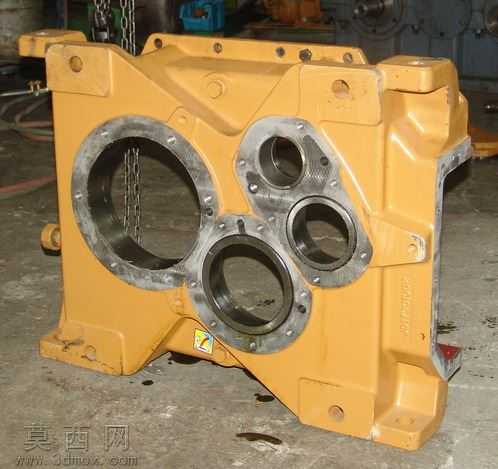

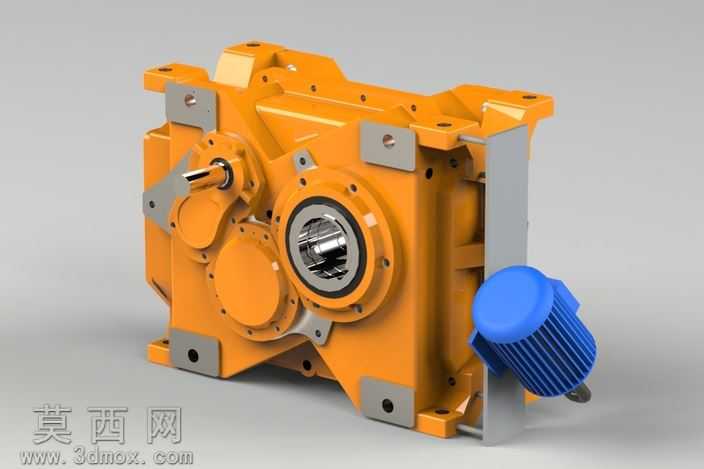

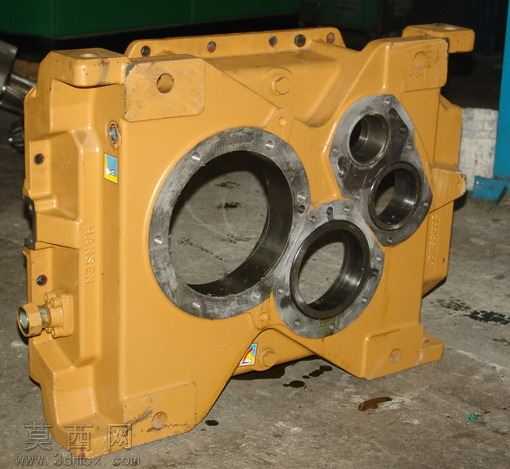

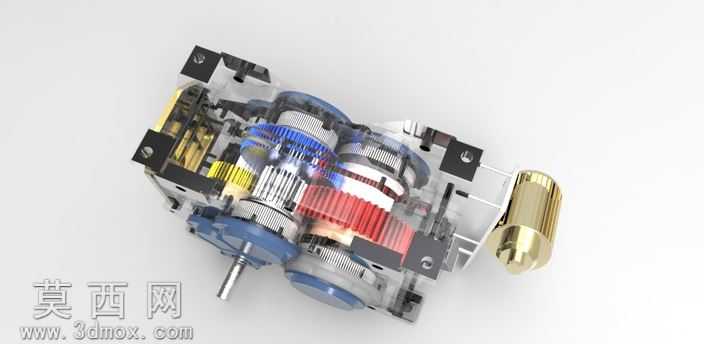

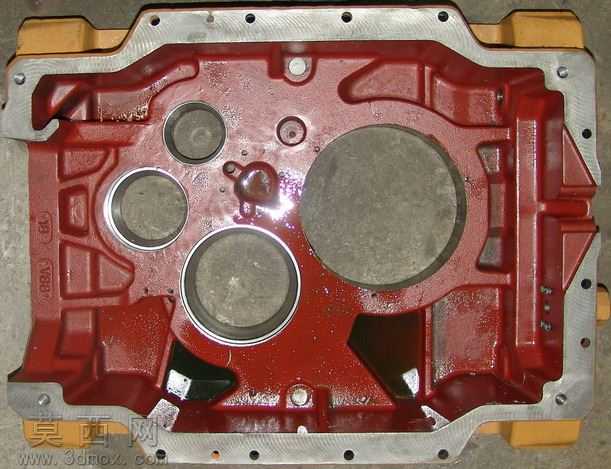

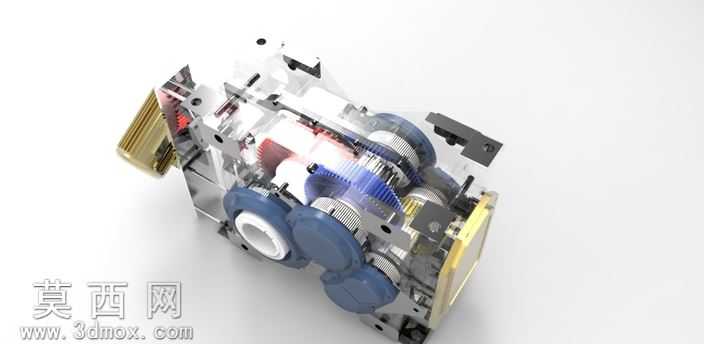

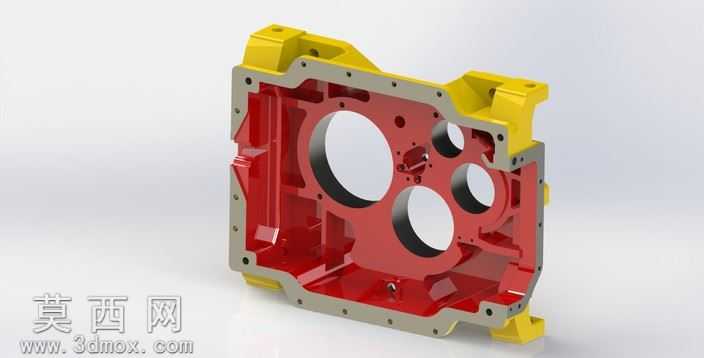

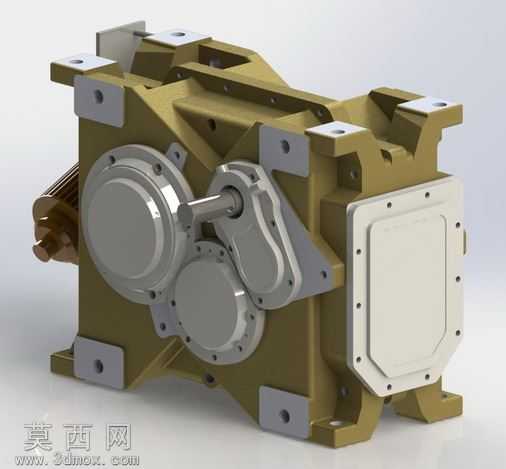

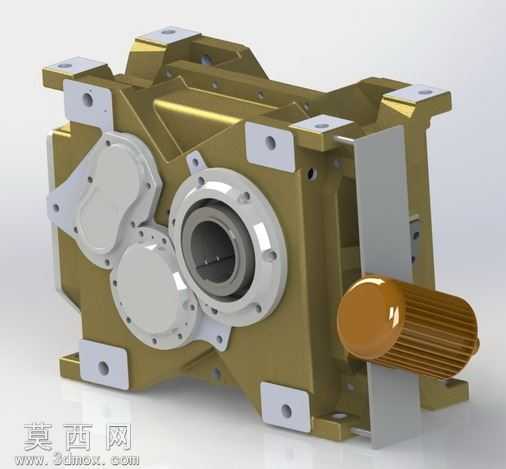

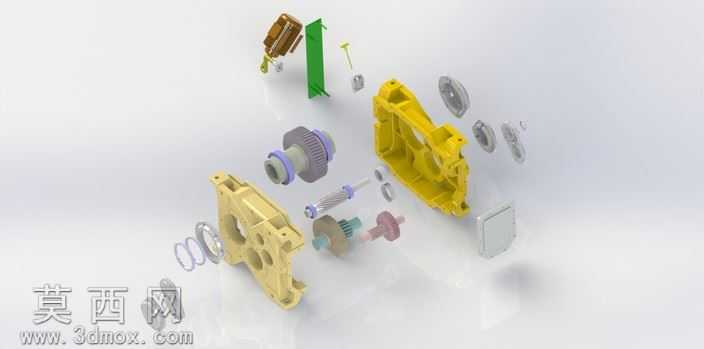

本作品为带驱动电机的空心轴齿轮箱三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械传动设计规范，对齿轮箱的每一处结构细节都进行了精准还原。模型首先搭建齿轮箱的主体壳体框架，壳体采用铸造箱体的典型结构，设计有多处安装定位凸台、加强筋结构与连接孔位，既保证箱体的结构刚性，又兼顾轻量化设计需求，壳体表面的安装基准面、密封槽位都按照实际加工要求进行建模，还原了真实产品的工艺特征。传动系统部分，模型完整还原了多级齿轮传动的啮合结构，输入侧集成了蓝色驱动电机模块，电机与箱体的连接法兰、定位止口都做了精准匹配，输出端为空心轴结构，标注有Hollow Shaft l=34.6的参数特征，空心轴的内孔配合面、轴承安装位、密封件安装槽都按照传动件配合公差要求进行建模，各级传动齿轮的齿形、轴系支撑结构、轴承装配位都清晰呈现，能够直观展示齿轮箱内部的动力传递路径。材质与渲染方面，箱体主体采用橙色工业漆材质模拟铸造箱体的涂装效果，金属连接件、轴类零件采用金属切削加工后的银灰色金属材质，驱动电机端盖与外壳采用蓝色工程塑料与金属结合的材质表现，渲染过程中调整了材质的粗糙度、反光度参数，还原工业设备的真实质感，同时通过光影设置突出箱体的结构轮廓与部件层次，让各装配部件的边界清晰可辨。设计思路上，该齿轮箱面向工业传动场景的空心轴安装需求，将驱动电机与齿轮箱本体做集成化设计，减少外部传动连接环节，提升传动系统的紧凑性，箱体的多处安装孔位可适配不同的设备安装场景，侧置的电机布局也优化了整体安装空间占用，模型完整呈现了装配关系，可用于传动结构教学、设备选型参考、虚拟装配验证等场景，所有部件的建模都保留了合理的参数化特征，可根据实际设计需求调整传动参数、安装尺寸等设计变量。
