德国M1883军官转轮手枪弹巢三维模型

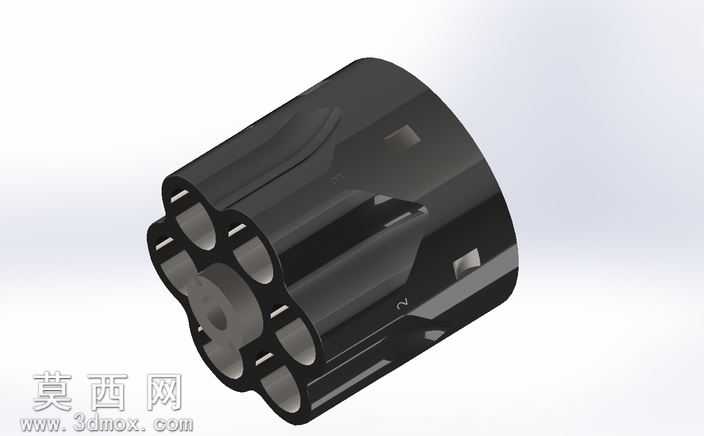

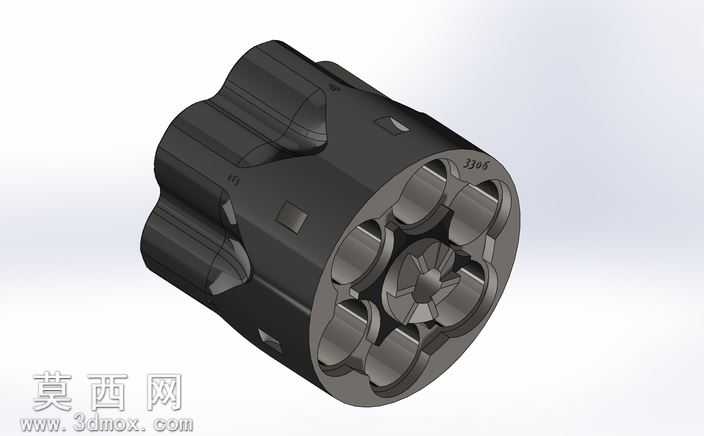

本作品为德国M1883军官转轮手枪核心部件弹巢的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循1:1等比例还原的设计原则，完整复现了该款老式转轮手枪弹巢的全部结构特征。建模初期先梳理弹巢的核心功能逻辑：作为转轮手枪的容弹与供弹核心构件，该弹巢为六发容弹结构，需兼顾弹膛定位、击针对准、转动顺畅三大核心需求，因此建模时先以旋转凸台命令生成弹巢的整体圆柱基体，再通过阵列特征完成六个均匀分布的弹膛腔体切削，每个弹膛的内壁台阶、弹壳定位肩都严格按照老式金属定装弹的尺寸参数绘制，保证腔体的同轴度与尺寸精度。外观结构上，弹巢外侧的定位凹槽、转动卡槽、防滑棱边都通过拉伸切除与倒角命令逐一还原，每个卡槽的位置、深度都对应转轮的棘爪转动机构，保证虚拟装配时可实现与转轮座、击发机构的精准配合。材质与渲染环节，针对该弹巢的钢制发黑表面处理特性，在渲染软件中为模型赋予深灰哑光金属材质，添加细微的使用磨损纹理与金属颗粒质感，边缘处做轻微的倒角高光处理，还原老式枪械金属构件的厚重质感；弹巢内部的弹膛内壁则赋予亮面抛光金属材质，与外部的哑光发黑表面形成材质对比，突出结构的层次感。设计过程中重点考量了构件的工艺合理性，所有棱边都添加了符合枪械加工规范的圆角与倒角，避免出现建模中的尖锐破面，每个特征的绘制都遵循机械加工的逻辑，外部的防滑凸起对应老式转轮手枪手动转动弹巢的操作需求，表面的小型定位凹坑对应弹巢到位的锁定结构，整体模型无多余冗余特征，所有结构都服务于弹巢的实际功能。渲染阶段采用柔和的侧上方打光，既突出弹巢外部的轮廓结构，也能清晰展现内部六个弹膛的排布形态，让观看者可以直观理解转轮弹巢的容弹逻辑与转动供弹的结构原理，完整还原了这款19世纪末期德国军官转轮手枪核心部件的机械美感与结构特征。
