RC航模专用前起落架结构设计

这套起落架结构主要面向小型固定翼RC航模的前支撑场景，在航模滑跑、起降阶段承担整机前端载荷，同时配合转向结构实现地面滑行的方向控制，是小型电动或油动固定翼航模地面操控系统的核心组成部分。从结构设计逻辑来看，整套部件采用立柱式支撑布局，上部为机身安装固定座，集成了转向摇臂与弹性缓冲结构，中部为细长支撑臂传递垂向载荷，下部直接连接机轮组件，整体结构紧凑，适配轻量级航模的前部安装空间，不会过度占用航模前部的设备舱位置。

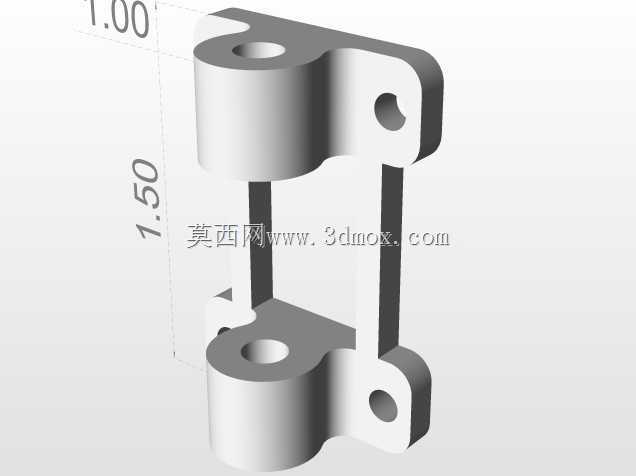

在功能特性层面，上部固定座设计有同轴铰接结构，转向摇臂可直接连接航模的舵机拉杆，通过舵机偏转带动整个支撑臂绕立柱轴线转动，实现地面滑行时的方向调整，转向行程适配常规航模地面滑行的转向需求，不会出现转向角度不足导致的地面操控迟钝问题。缓冲部分采用内置弹簧结构，可吸收滑跑过程中跑道不平带来的垂向冲击，避免硬着陆时冲击力直接传递到机身前部结构，保护航模前部的电池、接收机等机载设备，弹簧刚度匹配1-3kg级别的小型航模着陆冲击载荷，既不会因刚度过大失去缓冲效果，也不会因刚度过小导致滑跑过程中支撑臂上下晃动幅度过大。

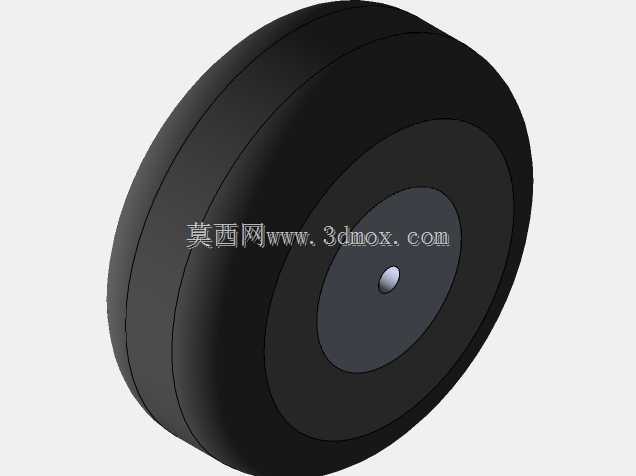

支撑臂采用细长杆式设计，在保证垂向支撑强度的前提下尽可能降低结构重量，杆身走线位置预留了弹性件的安装空间，避免转向过程中部件出现运动干涉。下部机轮采用橡胶材质轮面搭配硬质轮毂，轮面的摩擦系数适配铺装跑道、平整草地等常见航模起降场地，轮毂中心通过销轴与支撑臂下端铰接，转动阻力小，滑跑过程中不会出现卡滞问题。安装边界方面，上部固定座的安装孔位间距适配常规轻木、泡沫航模的前部防火板安装尺寸，支撑臂长度可根据不同机型的前起落架高度需求做小幅裁切调整，机轮直径适配小型航模的离地间隙要求，不会出现机轮直径过大导致的起飞擦尾、或是直径过小导致的草地滑行阻力过大问题。整套结构的运动部件均做了间隙适配，长期使用后也不会出现松旷量过大的问题，转向动作的响应延迟控制在极小范围内，能精准传递舵机的操控指令，保障航模地面滑行阶段的操控精度。
