Pixhawk飞控板自动驾驶硬件结构设计

　　在多旋翼、固定翼无人机以及无人车、无人船等小型无人载具的开发体系中，飞控硬件作为整个系统的感知与控制核心，其结构设计的合理性直接决定了载具运行的稳定性与拓展适配性。本次呈现的Pixhawk飞控板结构，完全围绕实际工程应用中的安装、接线、散热、抗干扰需求展开设计，没有冗余的造型修饰，每一处结构特征都对应实际使用场景的硬性要求。

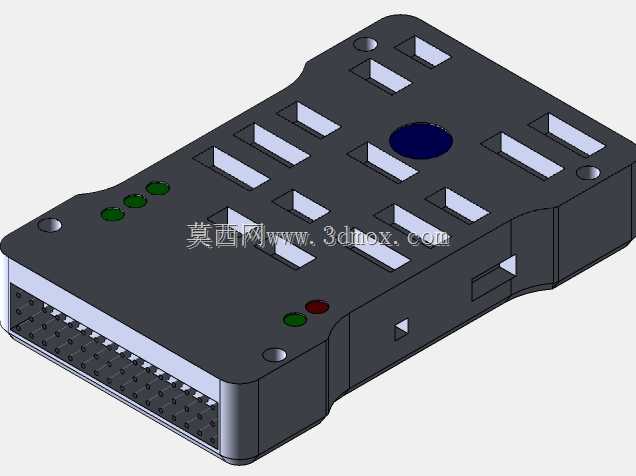

　　从实际应用场景来看，这类飞控硬件广泛适配消费级航拍无人机、行业测绘无人机、农业植保无人机、小型无人巡检车、教学实验无人船等多种无人载具，不同载具的安装空间差异极大，有的需要塞进狭窄的机臂夹层，有的需要固定在载具中心的减震平台上，还有的需要和GPS模块、数传电台、电调等外设紧凑堆叠，因此结构设计首先要平衡紧凑性与接口可达性。整个板体采用规则的切角矩形轮廓，边缘做了圆弧过渡处理，避免安装时尖锐边角划伤线材或者其他机载部件，板体四角预留了标准的安装孔位，孔位间距匹配行业通用的飞控安装减震垫尺寸，不需要额外做转接板就可以直接固定在市面上绝大多数的载具中心板上，安装边界完全兼容现有主流载具的安装空间，不会出现孔位错位、板体超出安装平台的问题。

　　接口布局是这类飞控结构设计的核心考量点，板体一侧排布了密集的排针接口，涵盖主输出、辅助输出、GPS接口、数传接口、电源接口等所有外设连接端口，所有接口统一朝向板体外侧排布，接线时不需要弯折线材就能直接插接，既减少了线材弯折带来的接触不良风险，也能让整机布线更加规整，避免线材杂乱遮挡板载指示灯或者影响其他部件安装。板体表面开设了多组长条形镂空槽，这些槽位并非装饰结构，一方面是为了给板载的功率器件提供散热通道，飞控长时间运行时，主控芯片、电源管理模块产生的热量可以通过这些镂空槽快速流通散出，避免密闭空间内积热导致器件工作异常；另一方面这些镂空槽也能减轻板体外壳的整体重量，对于对载重极其敏感的小型无人机来说，每减少一克无效重量，都能换来更长的续航时间。

　　板载的状态指示灯采用了分区排布的设计，一组指示灯布置在板体边缘靠近外侧的位置，安装后可以直接从载具外部观察到飞控的初始化状态、GPS锁定状态、故障报警状态，不需要拆开载具外壳就能快速判断设备运行情况；另一组指示灯靠近电源接口区域，方便调试时快速确认供电状态。板体中央预留的圆形区域是主控芯片或者核心传感器的安装位，周围做了局部加高的结构防护，避免安装时其他部件挤压核心器件造成损坏，同时也能减少外部电磁干扰对核心传感器的影响。

　　从设计思路上看，整个结构完全遵循工业级硬件的设计逻辑，没有为了外观牺牲任何实用性：板体的厚度控制在合理范围内，既保证了结构强度，不会因为轻微的挤压就出现变形，也不会因为过厚占用过多的垂向安装空间；所有接口的位置都经过反复调校，插接所有外设线材后，线材之间不会出现互相干涉的情况，每个接口旁边都预留了足够的手指操作空间，拔插线材时不需要借助镊子等工具就能徒手操作；板体表面的结构加强筋沿着器件排布的间隙布置，既提升了整个板体的抗形变能力，也不会干涉板载元器件的焊接与装配。

　　在实际选型使用时，结构设计人员可以直接基于这个模型完成载具中心板的安装孔位匹配、布线空间校核、减震平台选型，不需要再手动测量飞控的实际尺寸，就能提前完成整机的结构布局设计，大幅缩短无人载具的开发周期。对于三维建模从业者来说，这个模型也完整呈现了工业级嵌入式硬件的结构设计逻辑：所有的造型特征都服务于功能需求，每一处开孔、每一个凸台、每一条棱边的处理，都对应实际生产、装配、使用环节的具体要求，没有多余的设计元素，完全以可靠性、易用性、适配性为核心设计目标。
