矿用岩石分级取样筛分设备结构

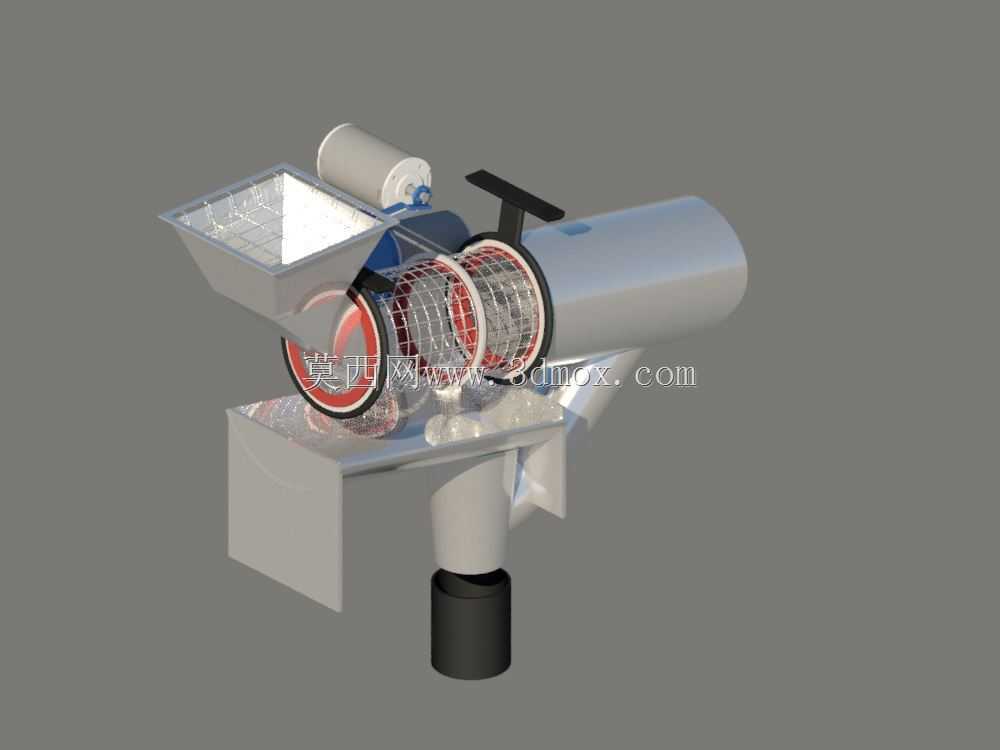

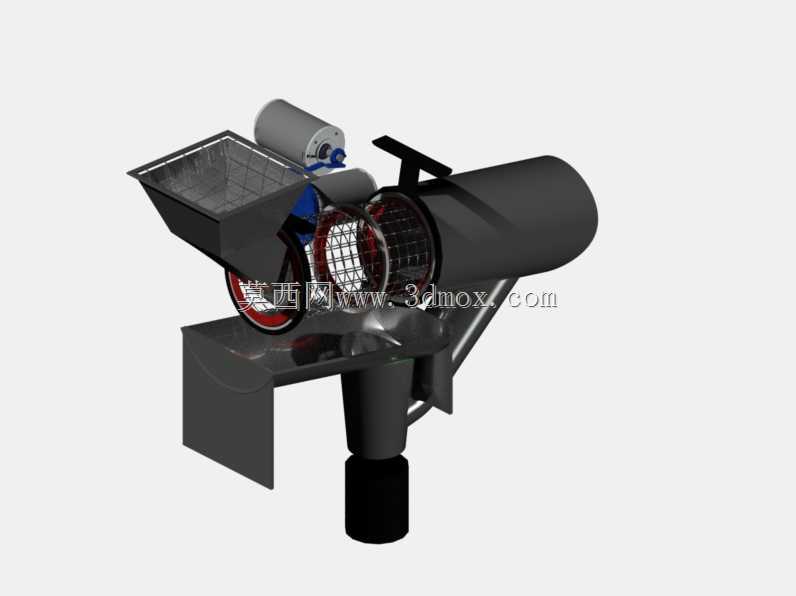

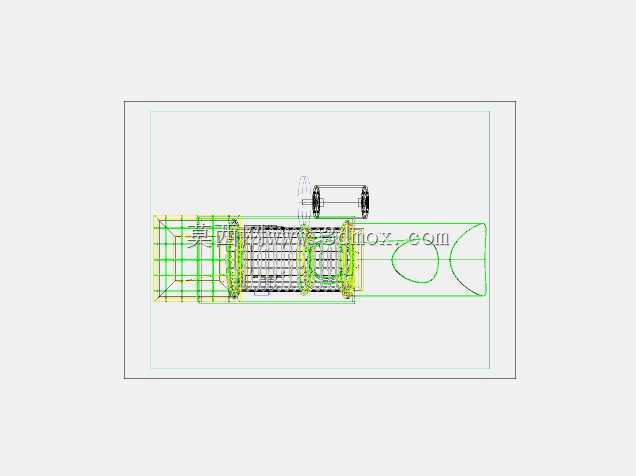

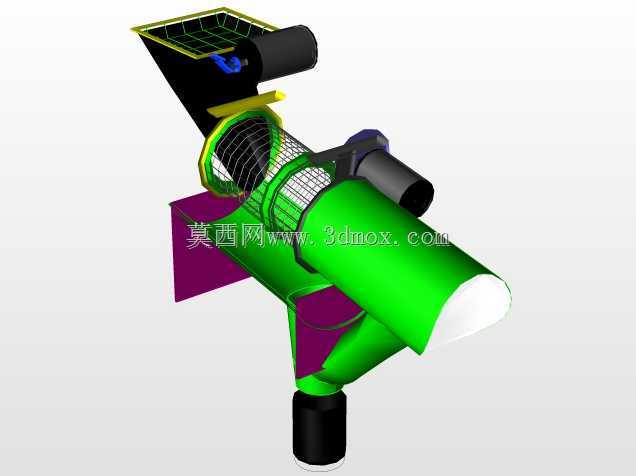

这套设备主要应用于地质勘探、矿山采场的原位岩屑取样环节，适配钻探作业中排出岩屑的在线分级取样需求，可在钻探连续排屑过程中自动完成不同粒径岩屑的筛分留存，替代传统人工筛分取样的作业模式，避免人工取样过程中样品混杂、粒径分级不准的问题，有效提升岩矿样品的代表性，降低现场取样人员的劳动强度。设备整体采用卧式布置结构，上部设置敞口式受料斗，可直接承接钻探排屑口下落的岩屑物料，受料斗的倾斜角度设置为42度，保证湿黏岩屑也能顺利滑入筛分腔，不会在料斗内壁发生粘附积料。设备搭载两组独立驱动的激振单元，靠近受料端的激振单元连接粗筛网面，筛网孔径设置为2cm，工作时产生高频低幅振动，将进入设备的大于2cm的岩块直接从粗筛侧的排渣口排出，避免大粒径岩块进入后续筛分环节造成卡堵；另一组激振单元连接卧式布置的筛网滚筒，滚筒筛网孔径设置为1cm，滚筒以恒定低转速转动，配合重力导流作用，让粒径小于1cm的岩尘、细岩屑直接下落至主排料通道，顺着下部的排料管进入常规岩屑输送流程，而粒径在1cm到2cm之间的目标岩样，则会在滚筒内部导料板的推送下，沿着专门的样品通道进入侧面的样品收纳圆筒，完成目标粒径样品的自动留存。设计过程中充分考虑了野外作业的安装边界，设备整体安装底座采用方形法兰结构，可直接固定在钻探排屑槽的支架上，整体横向安装长度控制在1.2米范围内，竖向高度不超过0.8米，不会额外占用钻探平台过多操作空间，设备侧面预留的检修快拆结构，可在作业间隙快速抽出筛网滚筒进行清理或更换，适配不同粒径要求的取样作业。设备的驱动单元做了密封防护处理，可适应野外多粉尘、高湿度的作业环境，避免岩屑粉尘进入电机轴承造成磨损，所有过流面均做了耐磨衬板处理，应对硬质岩屑的长期冲刷磨损，延长设备的连续作业时长。在结构布局上，将两个驱动电机分别布置在设备的上部和侧端，避开物料下落的冲击区域，同时平衡设备整体的重心，降低设备运行过程中的振动偏移，保证安装固定的稳定性，下部的排料管采用标准快接接口，可直接对接现场的岩屑输送软管，不需要额外制作转接结构，降低现场安装的适配难度。
