85BYGH450C-060型Nema34步进电机结构设计

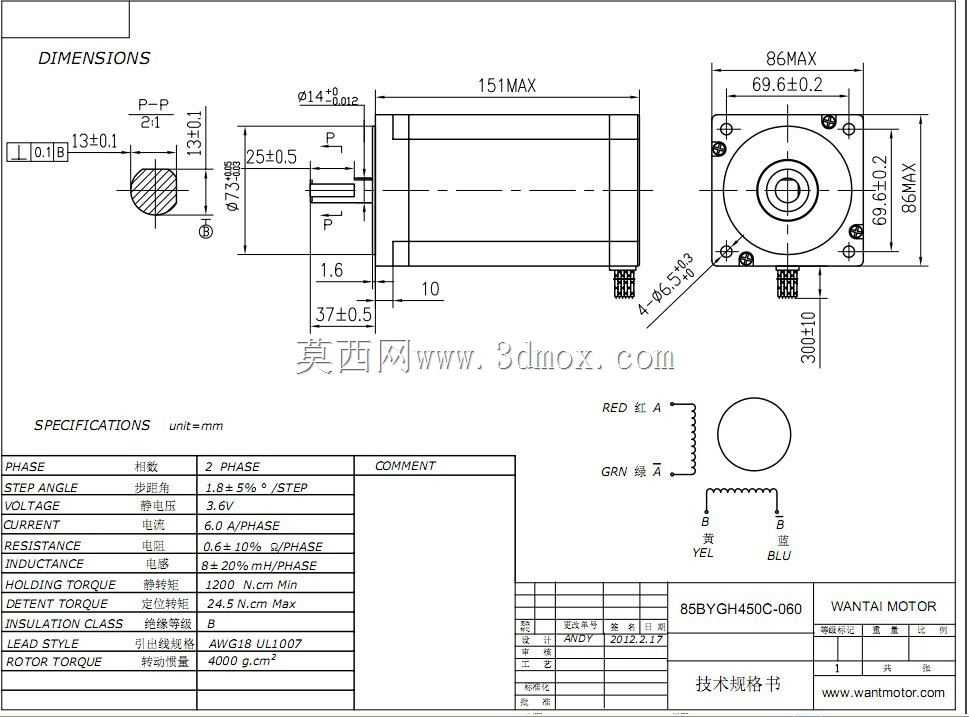

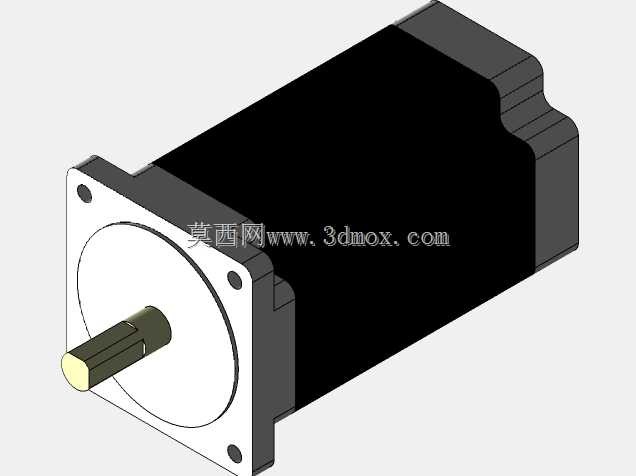

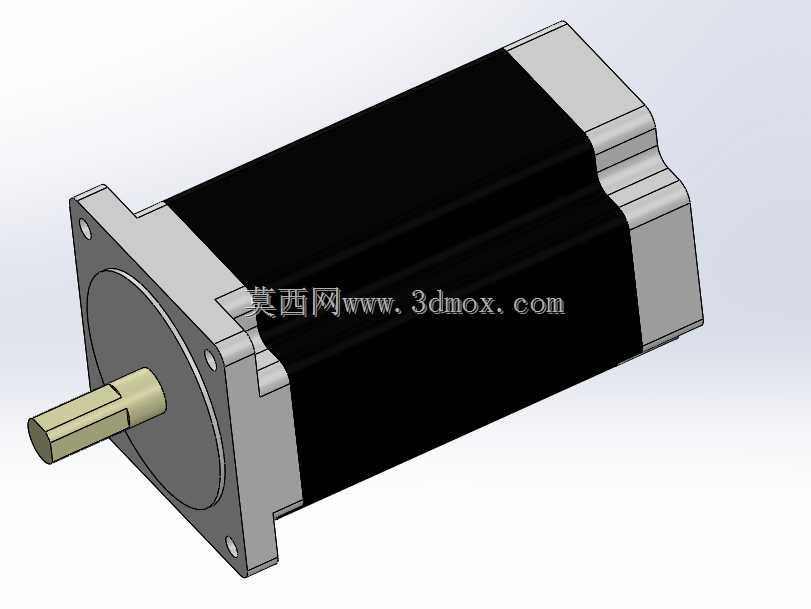

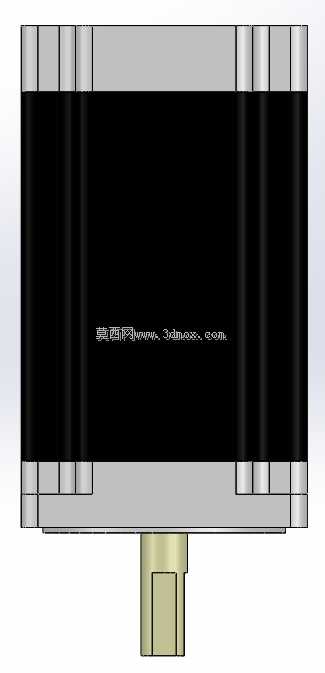

这款86规格的Nema34步进电机，是自动化传动场景里应用极广的开环控制动力元件，日常在数控雕刻机、皮带输送线、小型自动化分拣工位、3D打印设备、包装机械的送料机构里都能见到它的身影，作为将电脉冲转化为角位移的执行部件，它不需要额外的位置反馈装置，就能通过脉冲数量精准控制输出轴的转动角度，依靠脉冲频率调节转速，搭配对应的驱动器就能实现稳定的低速大扭矩输出，不会像普通伺服电机那样在低速段出现抖动问题，非常适合中低速、对位置精度有要求的点位控制场景。从结构设计来看，这款电机采用方形端盖安装结构，前端法兰预留四个对称的安装孔位，安装时可以直接贴合设备的安装立板，通过螺栓锁紧即可完成固定，不需要额外设计复杂的转接工装，输出轴采用铣扁设计，搭配同步轮、联轴器或者齿轮时，能够有效避免传动过程中出现轴孔打滑的问题，轴伸长度经过优化，既可以适配常规的弹性联轴器，也能直接安装小模数传动齿轮，适配不同的传动连接需求。电机本体的外壳采用拉伸铝型材工艺，表面带有散热筋结构，长时间运行时能够快速将绕组产生的热量散发出去，避免高温导致的扭矩衰减或者绕组老化问题，后端的出线位置做了防拉扯设计，设备布线时可以通过线卡固定线缆，避免设备运行过程中线缆晃动导致的接线松脱。在做设备结构设计时，需要注意这款电机的安装边界，法兰安装面到电机尾端的长度要预留足够的装配空间，输出轴的同轴度公差要控制在合理范围内，和负载连接时优先选用带缓冲功能的弹性联轴器，抵消安装过程中产生的少量同轴度误差，避免电机轴承承受额外的径向力，延长电机的使用寿命。选型搭配时要注意，这款电机的相电流参数要和驱动器的输出电流匹配，根据负载的实际扭矩需求选择合适的供电电压，低速重载场景下可以适当提高供电电压来提升高速段的扭矩输出，布线时要将电机动力线和设备的信号线分开走线，避免脉冲信号受到干扰导致的丢步问题。
