22号医用手术刀片结构三维设计

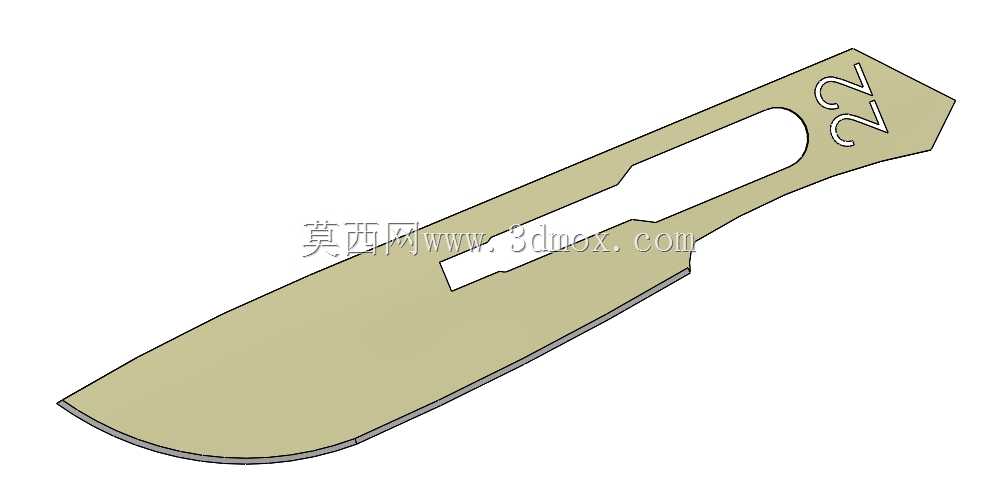

　　在外科临床操作场景中，手术刀片是完成皮肤切开、软组织剥离等操作的核心易耗刀具部件，22号刀片属于大尺寸圆刃手术刀片品类，多用于普外科、骨科等需要较长切割创口的手术场景，适配标准规格的手术刀柄安装，能够在持握时提供稳定的切割力矩，满足不同深度组织的切开需求。从结构设计层面来看，该刀片整体采用长条形渐变刃口布局，刃部从刀尖位置向尾部平缓过渡形成大弧度切削刃，刃口经过精密磨削处理，能够保证切割时的锋利度，减少组织牵拉造成的额外损伤；刀片尾部设计有与标准刀柄匹配的安装卡槽结构，卡槽的异形开孔完全贴合刀柄前端的定位凸台，安装时只需将卡槽对准刀柄凸台推入即可完成锁定，拆卸时可通过持针器夹持刀片尾部向前推出即可分离，

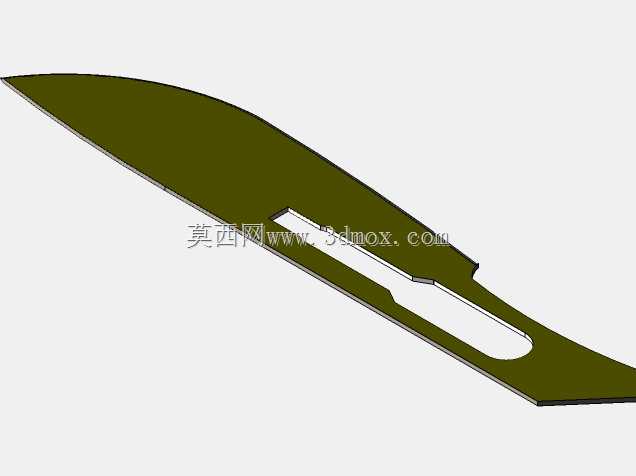

　　能够满足临床操作中快速更换刀片的无菌操作要求。刀片的非刃面采用平整的金属基材结构，表面做哑光处理，避免手术无影灯照射产生的反光干扰术者视线，尾部压印的型号标识采用凹陷蚀刻工艺，不会因反复消毒、擦拭出现标识磨损脱落的问题，方便医护人员快速识别刀片规格。在安装边界设计上，该刀片的卡槽尺寸完全适配通用3号、4号手术刀柄的安装接口，安装后刀片与刀柄的同轴度偏差控制在极小范围内，避免切割时出现刀片晃动偏移的问题；刀片整体厚度采用医用手术刀片的标准厚度规格，既保证刃口的锋利度，又具备足够的结构强度，在切割较致密的筋膜、结缔组织时不会出现刃口卷边、刀片断裂的风险。从建模逻辑来看，构建该刀片模型时首先绘制刀片的整体外轮廓曲线，

　　重点拟合刃口的弧度参数，保证刃口曲线的顺滑度，避免出现折线拐点影响切割手感；其次通过拉伸命令生成刀片的基础实体，对刃口部分做渐变削薄处理，还原真实刀片的刃口角度，再对尾部的安装卡槽做切除特征，精准还原卡槽的定位尺寸，最后对所有边角做钝化处理，除刃口位置外其余边缘均做小圆角过渡，避免安装拆卸时划伤医护人员的手套或皮肤。该刀片模型的结构还原度较高，可用于医用器械结构教学、手术模拟训练系统的模型搭建，也可为定制化手术刀具的结构优化提供基础参考，帮助设计人员快速理解标准手术刀片的安装配合逻辑与刃口设计要点，在进行特殊用途手术刀具改型设计时，可基于该模型的安装接口尺寸调整刃口形状与长度，快速适配不同临床场景的使用需求。
