EFD系列精密流体点胶分配器结构设计

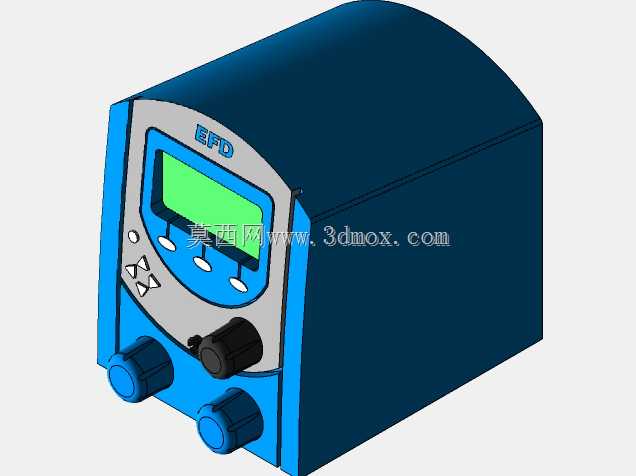

　　这款流体分配设备主要面向电子组装、精密粘接、微量涂覆等生产场景，在消费电子主板元器件固定、线束端子点胶密封、小型结构件粘接工位中，可实现稳定的微量流体输出，解决人工点胶胶量不均、轨迹偏移、一致性差的问题，适配低粘度瞬干胶、中粘度UV胶、高粘度锡膏等多种流体介质的定量输出需求。设备正面采用倾斜式操作面板布局，将液晶显示屏设置在面板上半区域，操作人员站立或坐姿操作时视线可自然落在显示区域，无需过度低头或抬颈即可查看参数设置、出胶压力、计时数值等运行信息；功能按键围绕显示屏分区排布，模式切换、参数增减、出胶测试按键的触发行程做了差异化设计，避免操作时误触。面板下半区域设置调压旋钮与气路接口，调压旋钮采用滚花纹理设计，

　　戴细纱劳保手套操作时也能精准转动调节，不会出现打滑问题；气路接口采用快插式标准接头，可直接对接车间常规6mm外径气管，无需额外转换接头。设备外壳采用圆弧过渡的包络设计，顶部无尖锐棱角，避免生产工位人员走动时磕碰受伤，壳体采用分体式拼接结构，上盖与底座通过侧边卡扣加底部螺丝固定，日常维护时拆开侧边卡扣即可掀开上盖，检查内部气路、电路板组件，无需完全拆解整机。设备整体为台式放置结构，底部预留四个防滑橡胶垫安装位，放置在防静电工作台面时不会因台面振动、气管拉扯出现移位，背部预留电源接口、通讯接口与脚踏开关接口，可接入自动化产线的PLC控制系统，接收外部触发信号实现与产线动作同步出胶，也可单独搭配脚踏开关作为独立工位设备使用。

　　设计过程中充分考虑了内部组件的排布空间，将气路控制组件、电磁气阀集中布置在设备后侧靠近接口的区域，缩短气路路径减少气压损耗，控制电路板布置在面板后侧，缩短按键与显示屏的接线长度，减少信号干扰；内部预留足够的散热空间，长时间连续运行时不会出现内部积热导致气压波动、参数漂移的问题。出胶控制采用气压定时结合负压回吸的结构，在停止出胶的瞬间触发回吸动作，避免胶嘴处出现滴胶、拉丝问题，保证点胶轨迹的起始与终止位置干净无残胶，回吸负压大小可通过独立旋钮调节，适配不同粘度流体的回吸需求，不会出现回吸过大导致胶液倒灌、回吸不足导致滴胶的问题。
