艾伦布拉德利工业人机交互操作面板结构

　　这款嵌入式工业操作面板，是产线自控系统里操作人员和底层控制单元交互的核心终端，日常在离散制造产线、过程控制工位、成套设备配套电控柜上都能见到这类部件的身影，现场操作人员通过它完成参数下发、运行状态监控、故障报警溯源、生产数据调取等操作，替代了传统分立按钮、指示灯、数显表的组合布局，能大幅压缩电控柜的面板开孔数量，简化现场布线逻辑。从结构设计来看，前面板采用带密封唇边的注塑边框，安装时配合面板卡扣能和电控柜安装面紧密贴合，满足工业现场常见的IP65前端防护要求，可阻挡车间内的切削液飞溅、粉尘侵入，适配机加工、食品包装、化工配料等多类复杂工况的使用需求。背部的散热筋结构沿着壳体侧壁均匀排布，在无风扇被动散热的前提下，能把内部主控板、

　　电源模块工作产生的热量快速导出，保证设备在宽温环境下长期稳定运行，不会因为积热出现运行卡顿、元件老化加速的问题。背部的接线端子采用分层排布设计，电源接口、通讯接口、IO扩展接口分区域布置，现场接线时能避免不同类型线缆的相互干扰，也方便后期运维时快速排查线路故障。安装边界方面，面板嵌入安装时需要在电控柜门板开出对应尺寸的矩形安装孔，前面板的突出高度控制在合理范围，不会因为突出过多影响车间通道通行，也能避免操作人员过往时误碰刮擦；背部的纵深尺寸经过优化，适配市面上绝大多数标准深度的壁挂式电控柜、立式控制柜的内部安装空间，不需要额外定制加深柜体，能降低成套设备的整体制造成本。建模过程中还原了面板正面的显示屏安装槽、操作按键区域的定位结构，

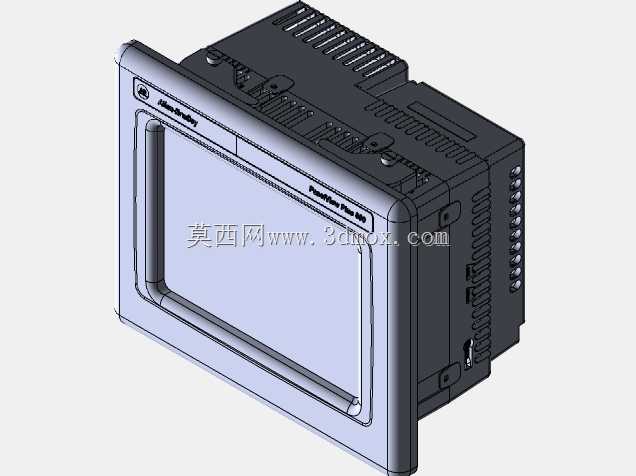

　　还有背部的安装卡扣定位槽、端子避让空间，结构工程师在做电控柜布局设计时，可以直接调取这个模型完成柜体的开孔排布、干涉检查，提前验证面板安装后和柜内其他元件、走线槽的位置关系，避免现场安装时出现空间冲突，减少后期改孔、调整元件位置的返工工作量。面板边角做了圆弧过渡处理，既可以提升安装后的视觉整体性，也能避免尖锐边角在安装维护过程中划伤操作人员，细节处贴合工业设备的人机工程设计要求。
