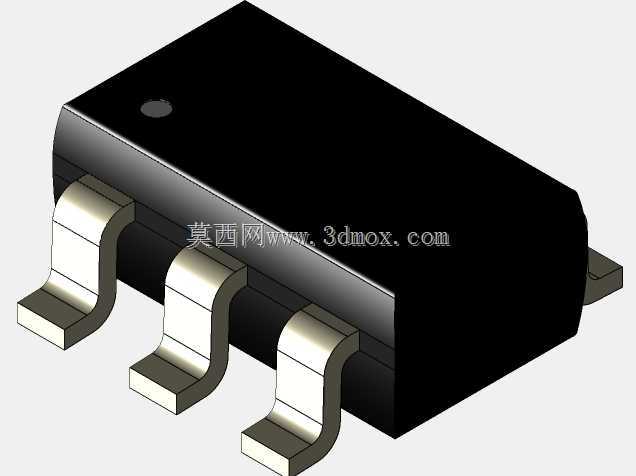

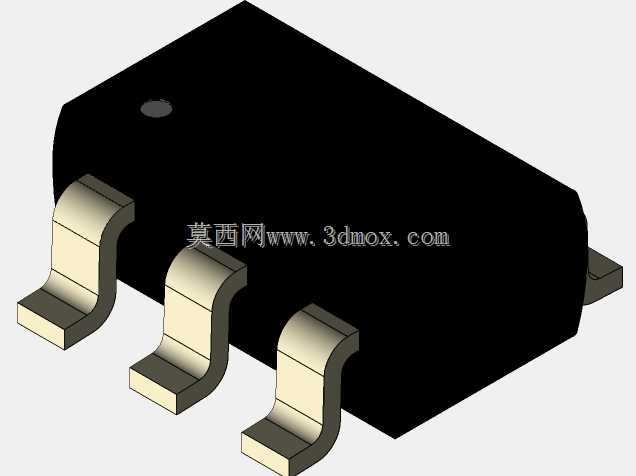

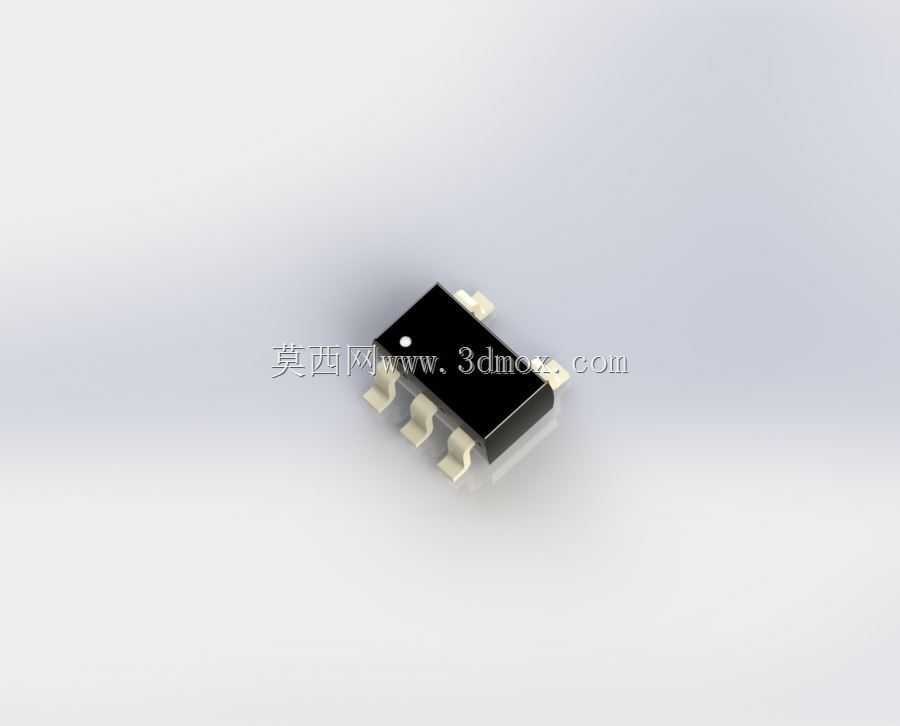

SOT23-5封装MEMS晶体振荡器三维结构

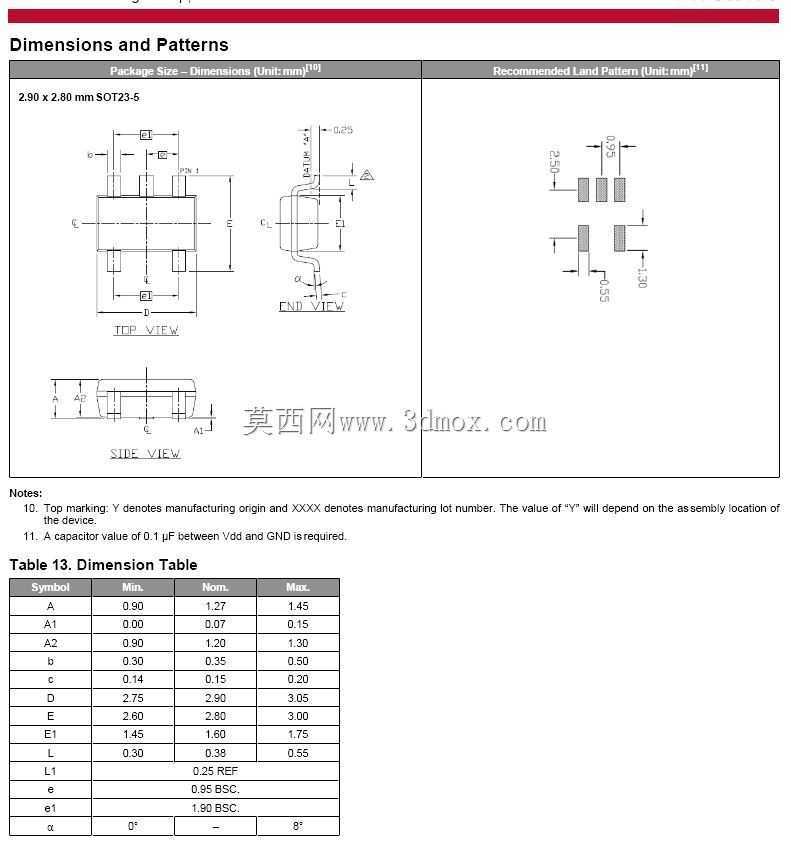

在消费电子、工业控制、通信终端这类对时钟精度有明确要求的板卡设计场景里，SOT23封装的MEMS振荡器是替代传统石英晶振的高频选型方向，这类器件不需要额外搭配匹配电容，抗振动冲击性能远优于同精度石英器件，在便携设备、车载传感模块、工业采集终端里的装机量逐年提升。做PCB布局时首先要卡准安装边界，这款SOT23-5封装的器件引脚间距完全遵循JEDEC SC-74A规范，也就是行业内常说的SOT-753封装尺寸，五个引脚呈单侧引出排布，本体长宽尺寸控制在极小范围内，适合高密度布板的空间受限场景，建模时严格还原了引脚的共面度参数，避免导出的模型导入PCB后出现引脚与焊盘错位的干涉问题。从功能特性来看，这类MEMS振荡器覆盖1MHz到133.333MHz的常用输出频率，同时支持32.768KHz的实时时钟常用频点，频率稳定度覆盖±20PPM到±150PPM区间，工作电压适配1.5V到3.6V的主流板卡供电轨，不需要额外做电平转换电路就能直接对接主控芯片的时钟输入引脚。建模过程中优先还原了封装本体的塑封外形弧度、引脚的弯折角度与镀层区域的尺寸差，没有做过度的外观美化，所有结构尺寸都对照器件实物的安装公差做了校准，引脚的伸出长度、本体底部离板间隙都严格匹配 datasheet 里的安装要求，结构工程师在做板卡堆叠、外壳干涉检查时，可以直接调用这个模型做装配验证，不需要反复核对封装尺寸。这类器件在实际选型时，除了频率和精度参数，最容易被忽略的就是封装的安装高度，这款模型还原了器件的最大本体高度，做超薄设备的结构堆叠时，可以直接用这个模型校核外壳与板卡之间的预留间隙，避免后期打样出现器件顶壳的问题。不同于传统石英晶振的空腔结构，MEMS振荡器的塑封本体是实心塑封结构，建模时也还原了本体表面的标记区域位置，方便做丝印对位参考，五个引脚的宽度、引脚之间的间隙尺寸都严格按照焊接工艺要求做了还原，做焊盘设计时可以直接参考模型的引脚尺寸调整钢网开口，减少虚焊、连锡的工艺风险。
