乘用车后门内板结构三维数模

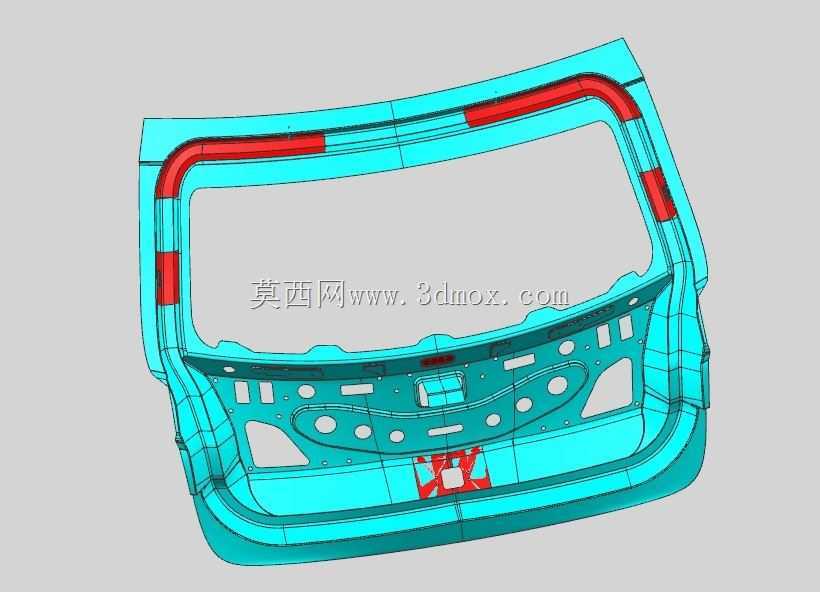

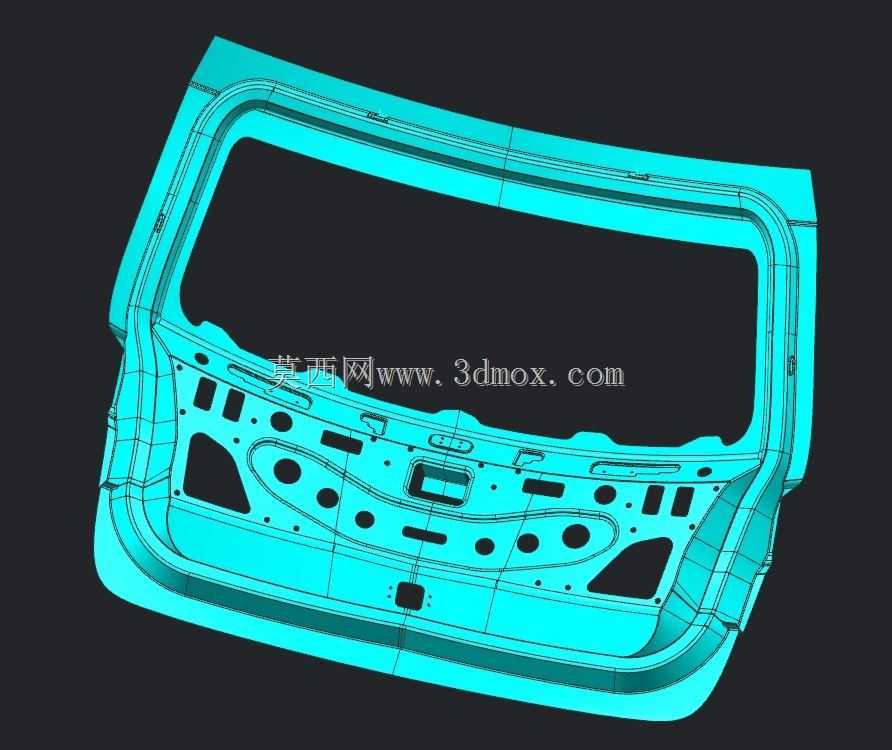

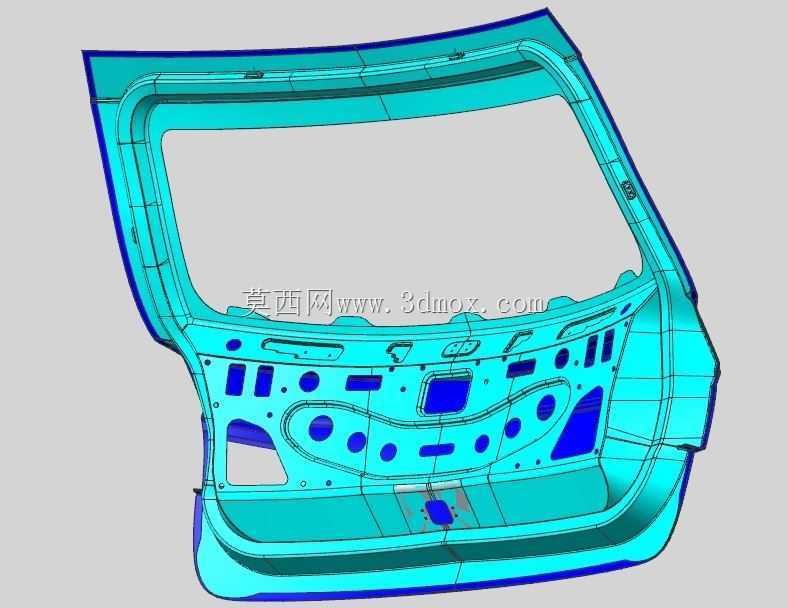

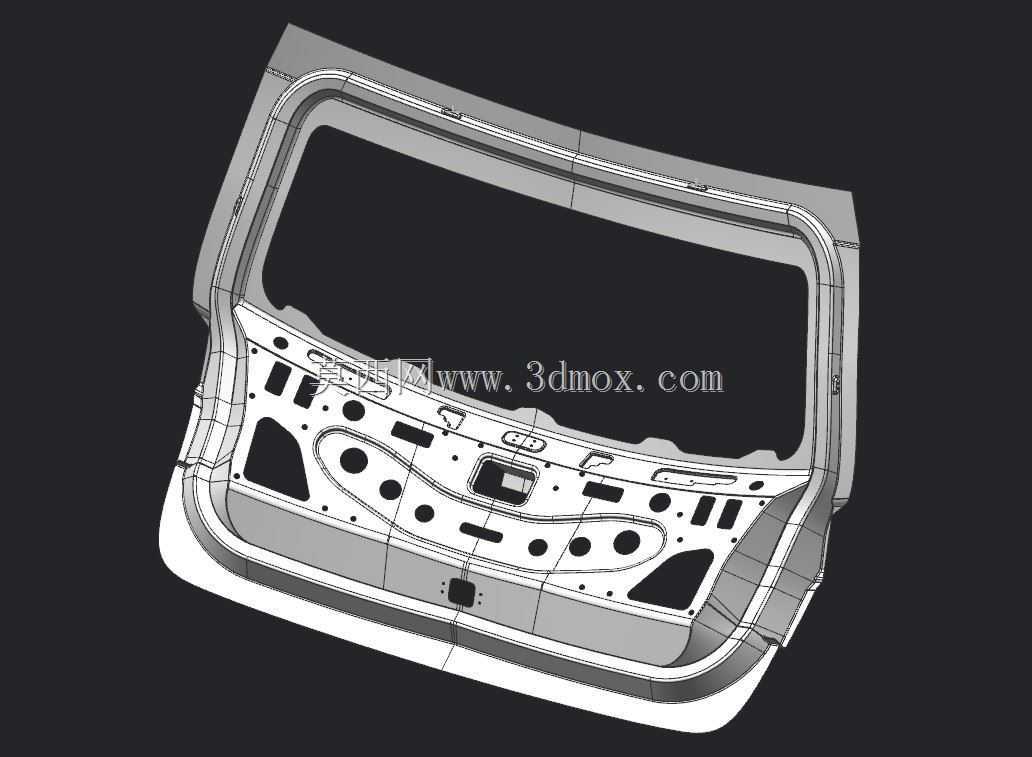

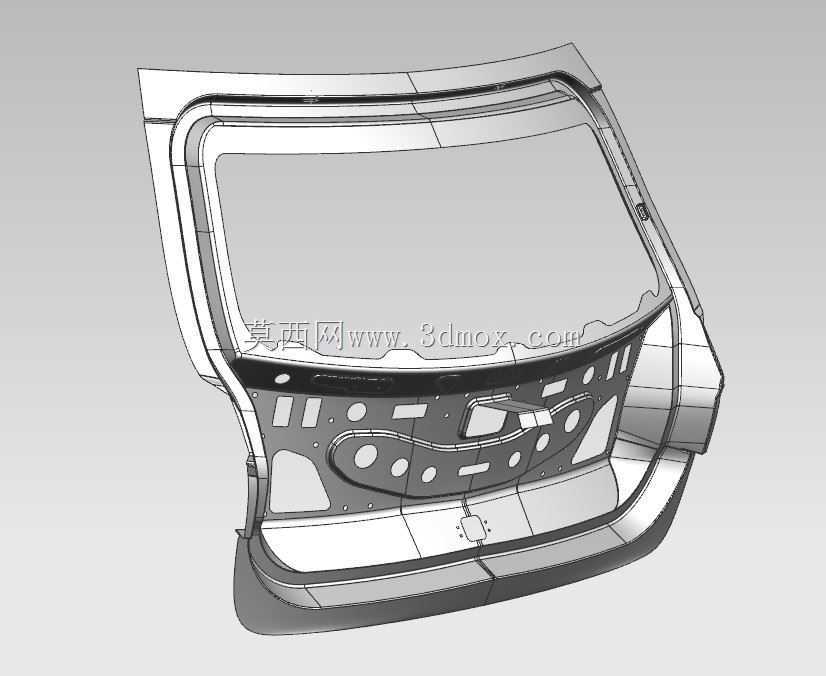

该模型还原了乘用车后门的内板主体结构，在整车开发流程中，后门作为车身开闭件的核心组成部分，直接承担乘员进出、玻璃升降导向、密封隔音、侧碰防护等多重功能，其结构设计的合理性直接影响整车NVH表现、装配精度与长期使用可靠性。建模过程中重点完成了A级外观面到B级结构面的转换，在保留外观曲面精度的基础上，补充了内板所有的安装特征、加强筋布局、焊点定位面以及线束、卡扣、内饰板的安装点位，完全遵循OEM设计阶段的工程约束要求。从实际应用场景来看，该数模可用于车身结构的干涉检查、开闭件运动仿真、钣金冲压工艺分析、焊装夹具定位基准设计，也可作为同平台车型改款时的结构参考，帮助设计人员快速评估结构改动对周边零部件的影响。设计思路上，内板采用变厚度钣金结构，在铰链安装区、门锁安装区、玻璃升降器固定区等受力集中位置，通过局部加强筋、凸台结构提升局部刚度，避免车门长期使用出现下沉、异响问题；边缘区域预留了完整的密封胶条安装槽，断面尺寸匹配整车密封系统的压缩量要求，保证关门时的密封性能与缓冲效果。安装边界方面，模型预留了与侧围铰链连接的两个安装基准面，孔位公差带按照车身装配的±0.2mm精度要求设置，同时匹配了门锁扣、限位器的安装坐标，与侧围对应安装点的位置度完全对齐；内板上的所有安装孔位均按照通用卡扣、螺栓的标准尺寸设计，无需二次修改即可直接用于内饰板、防水膜、线束卡扣的装配校核。整个结构的分块也充分考虑了冲压成型的工艺性，避免了过小的圆角、过深的拉伸特征，减少冲压过程中的开裂、起皱风险，同时焊点的分布间距按照车身焊装的通用规范设置，保证焊接强度的同时控制焊装工位的作业节拍。
