内燃机凸轮轴结构三维设计作品

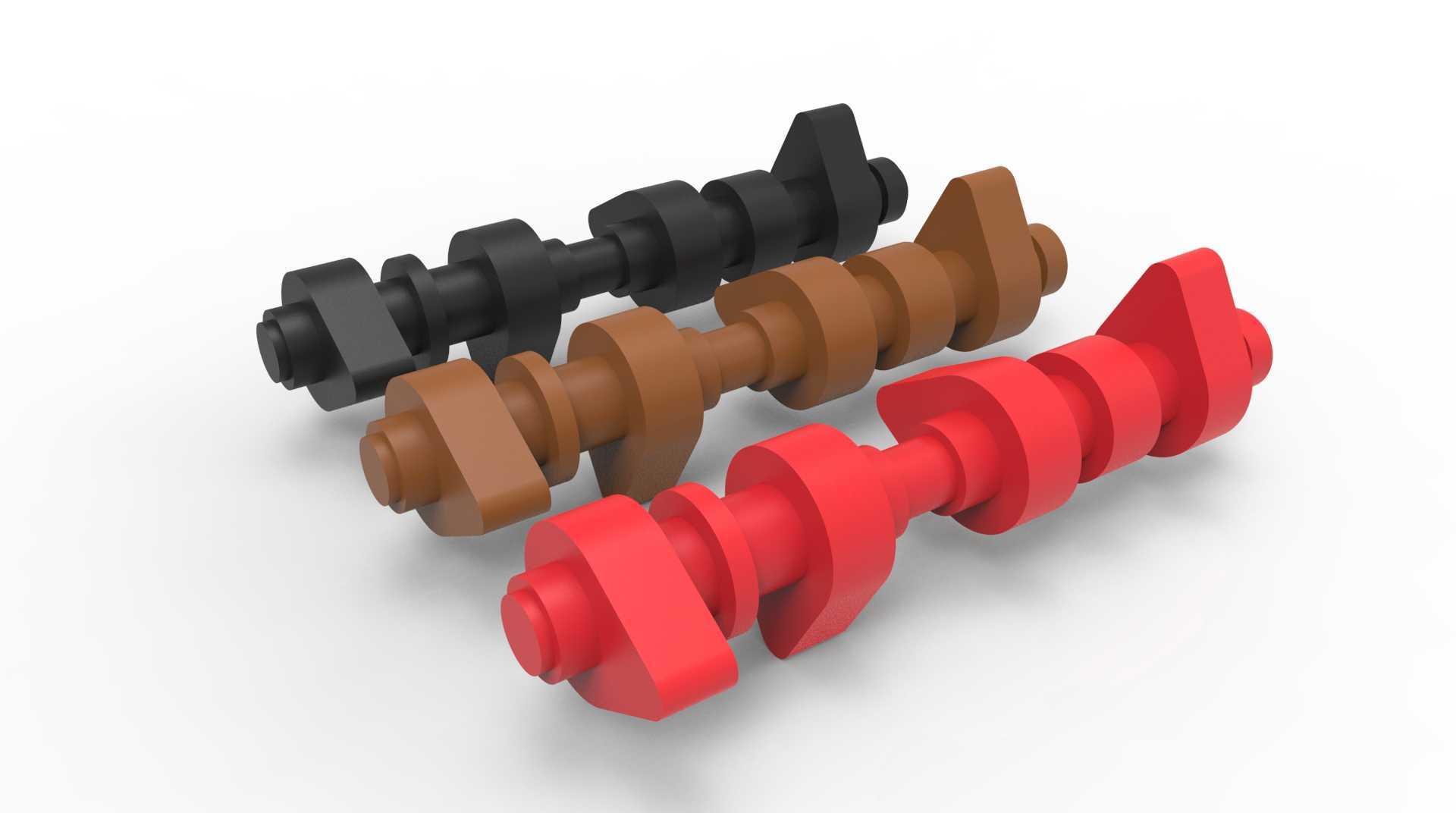

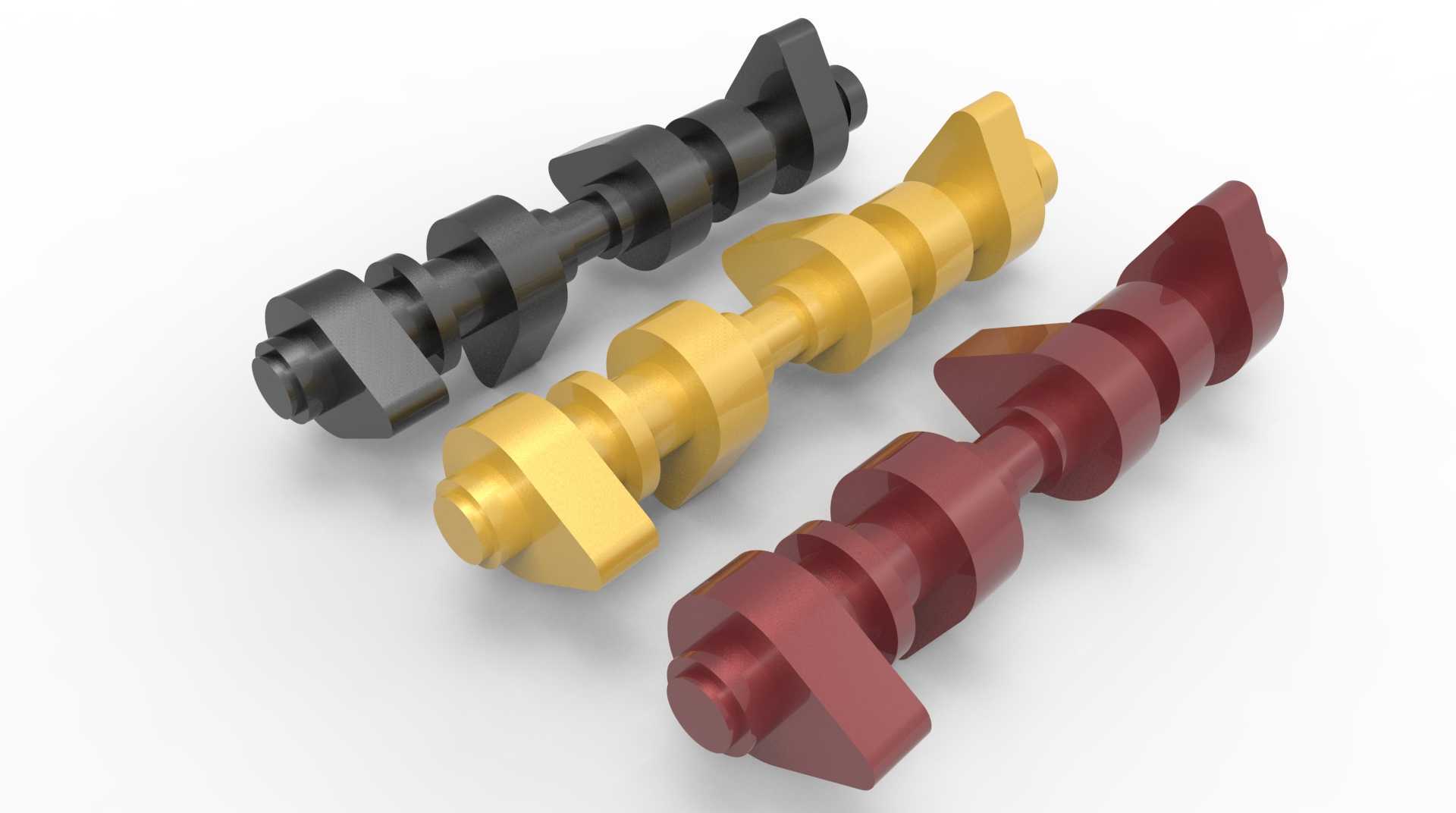

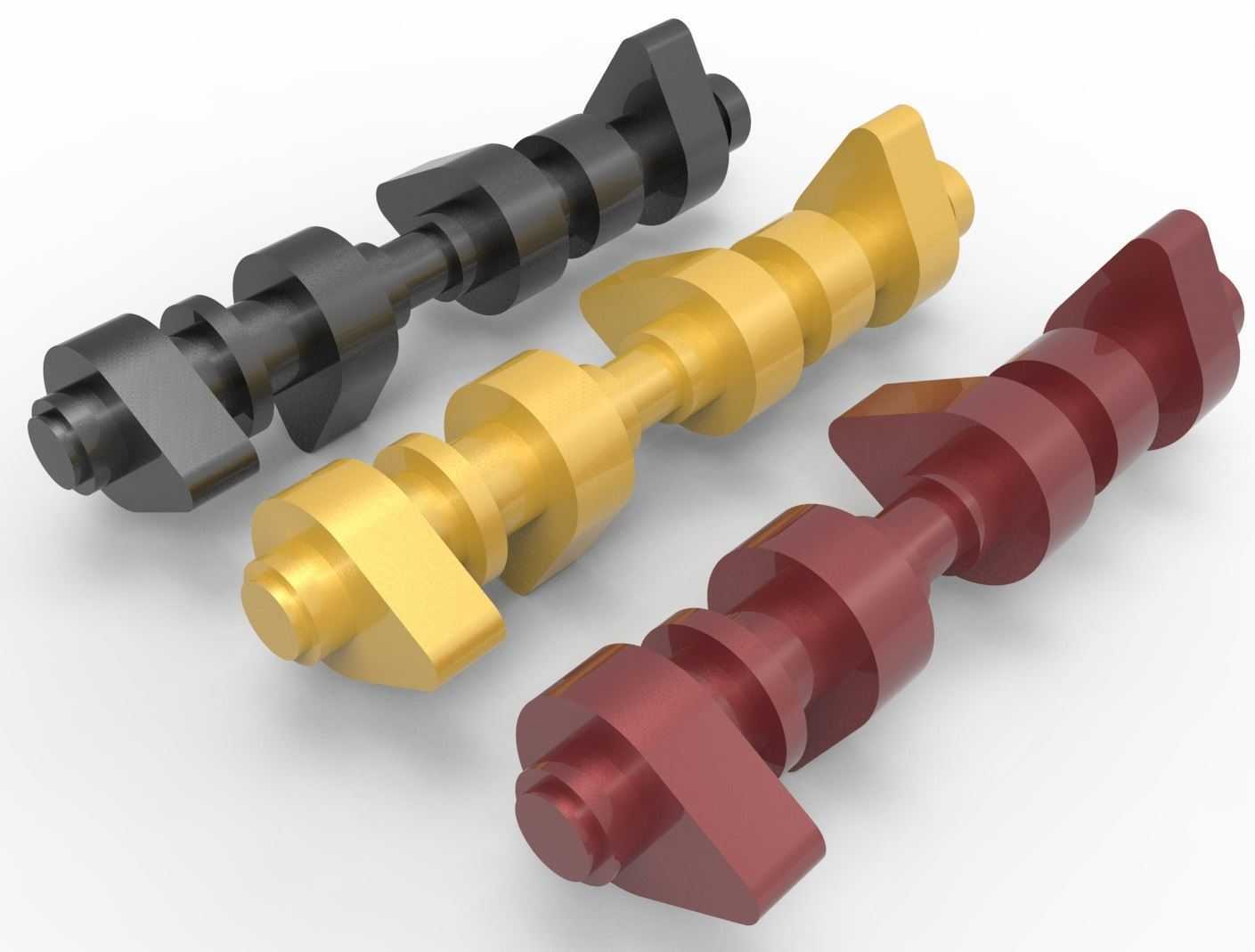

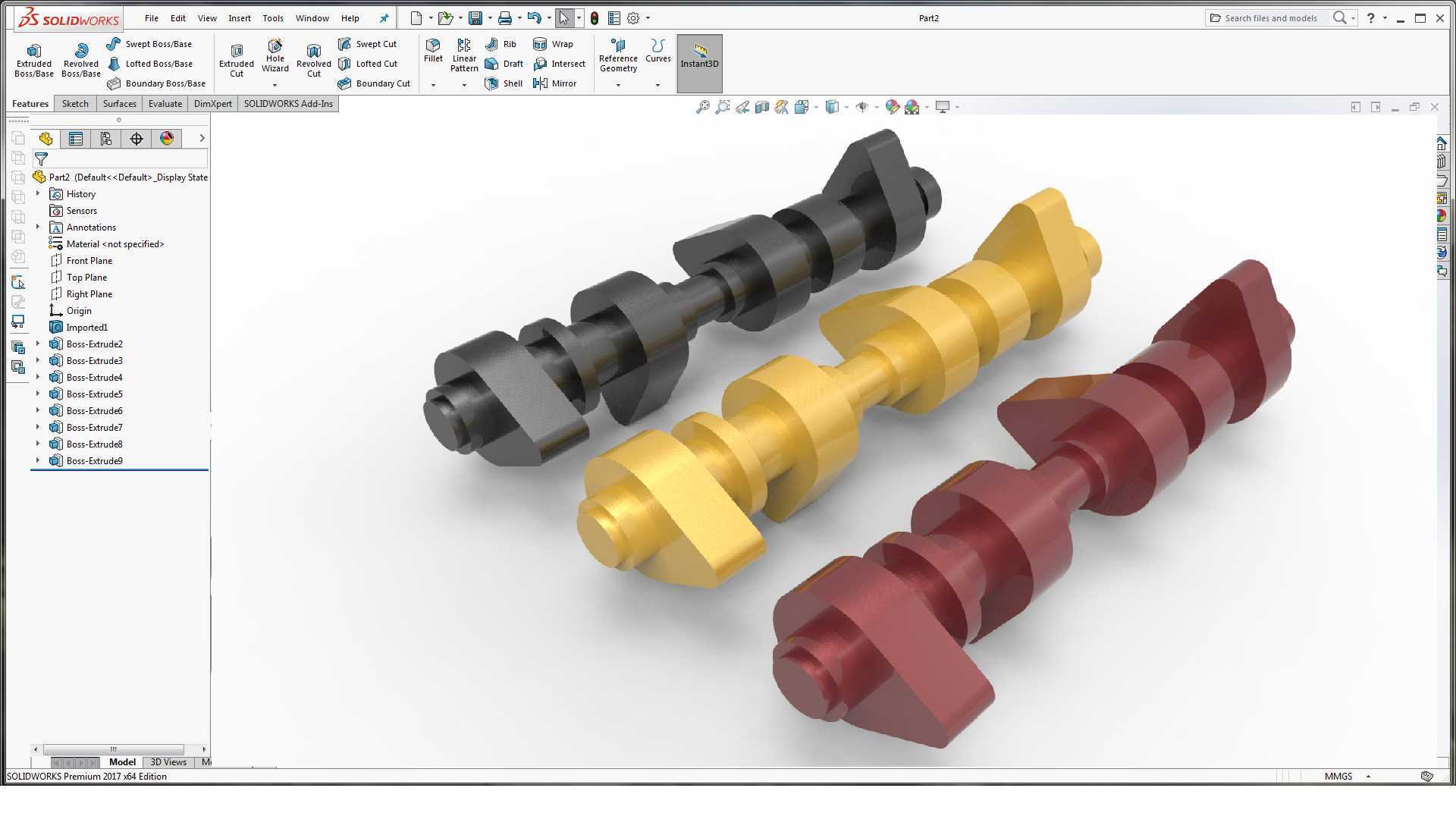

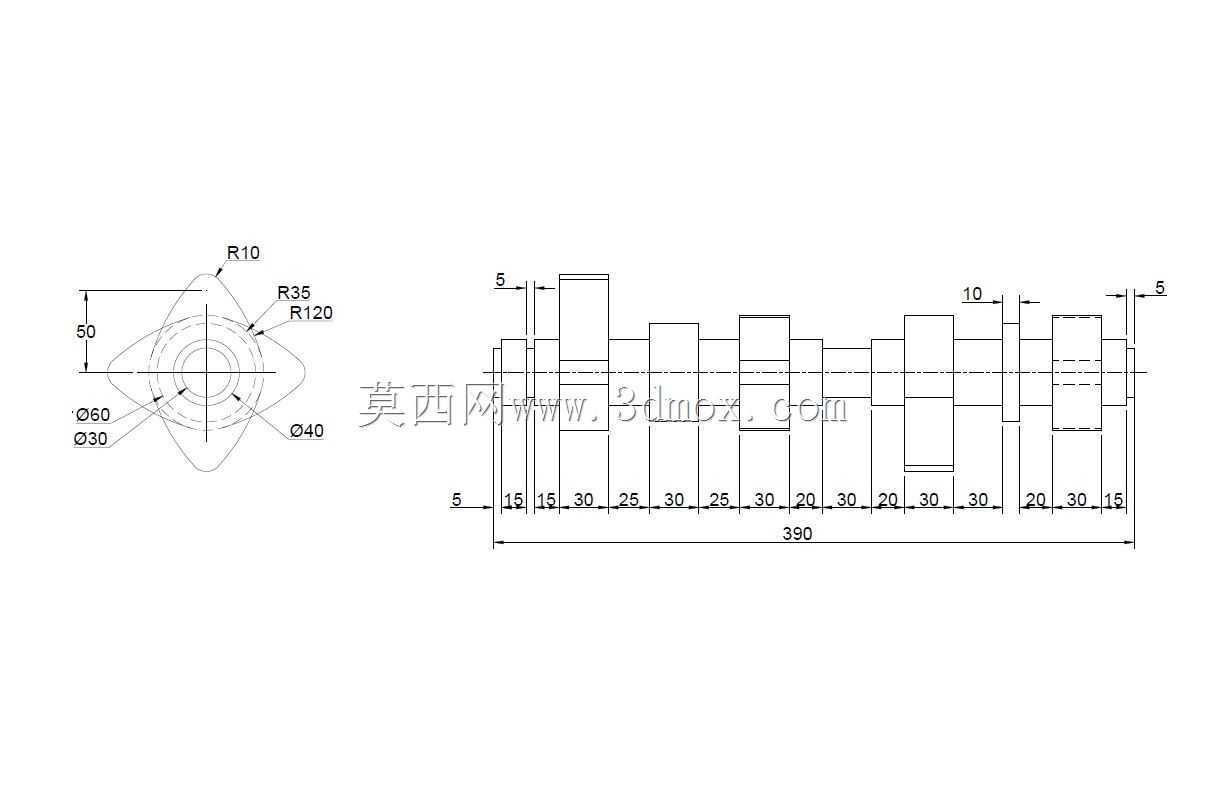

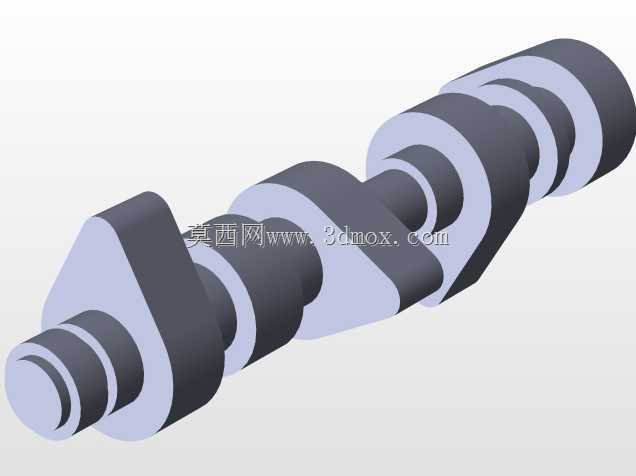

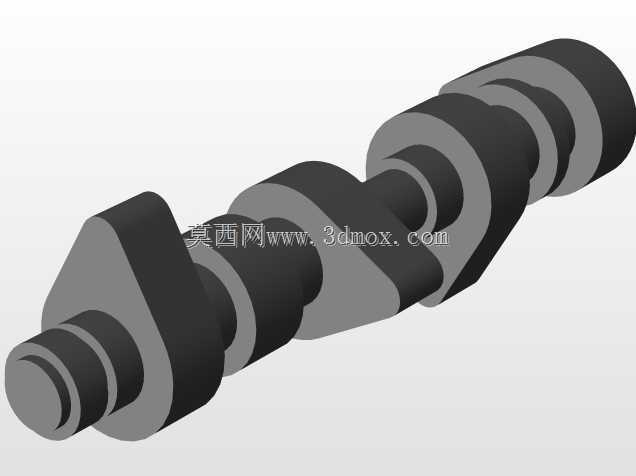

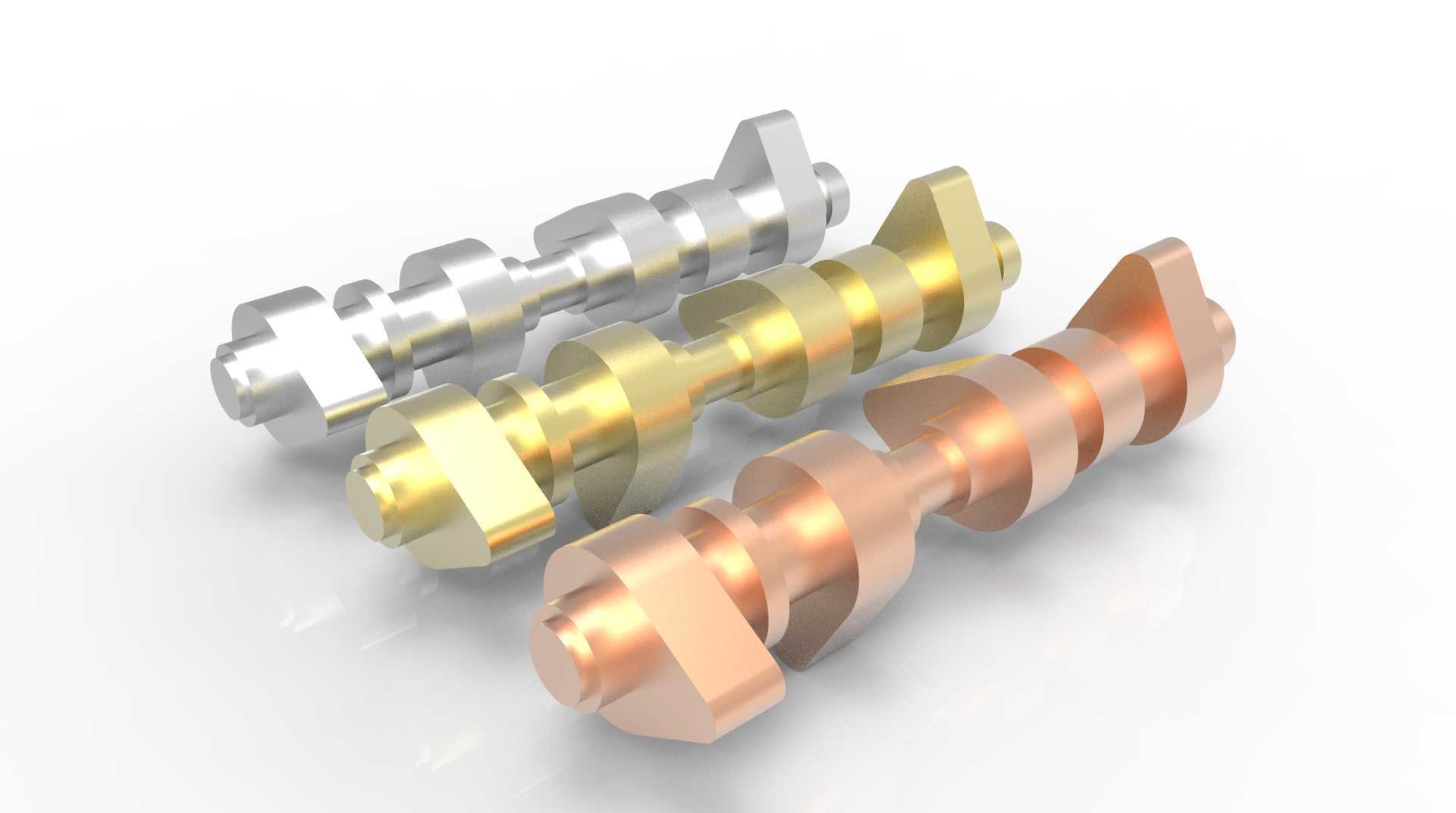

本次呈现的是内燃机核心配气部件凸轮轴的三维结构设计，这类部件广泛应用于车用汽油机、柴油机以及小型通用动力机械的配气系统中，直接决定发动机进排气门的开启时序与升程规律，是影响动力输出效率、燃烧充分性与运转平顺性的关键零件。从实际应用场景来看，这类凸轮轴需要适配不同缸数、不同排量的内燃机布置需求，设计过程中首先要匹配发动机的配气相位要求，每个凸轮的型线轮廓都需要经过反复校核，确保气门开启的重叠角、升程曲线符合缸内换气过程的流体特性，避免出现气门碰撞活塞、进气充量不足或者排气残余废气过多的问题。从结构设计思路来看，该凸轮轴采用整体式轴身结构，沿轴向依次布置各缸对应的进排气凸轮，轴段上预留有轴承支撑轴颈的安装位置，安装时需要将轴颈对应嵌入缸盖或者缸体的凸轮轴轴承座内，轴向通过止推片限定窜动间隙，安装边界需要保证轴颈与轴承孔的配合公差符合旋转运动的间隙要求，同时凸轮型面与气门挺柱的接触位置需要保证足够的接触疲劳强度，避免长期运转出现型面磨损、点蚀导致配气相位失准。从功能特性上看，不同颜色区分的凸轮轴可以适配不同调校取向的动力需求，偏向低扭输出的机型凸轮型线会更侧重低速段的气门开启速率，偏向高功率输出的机型则会增大气门最大升程、延长开启持续时间，设计时需要根据目标机型的动力输出区间调整凸轮轮廓的曲率变化，同时要兼顾轴身的扭转刚度，避免高转速下轴身扭转变形导致各缸配气动作出现偏差。外形尺寸方面，整根凸轮轴的轴向长度需要匹配发动机缸体的整体布置宽度，各凸轮之间的间距要对应气缸中心距，轴颈的直径需要满足支撑刚度要求，同时不能与周边的气门弹簧、挺柱腔体产生运动干涉，建模过程中需要逐一核对各运动部件的包络空间，预留足够的安全间隙，确保整机装配后运转过程中不存在运动干涉风险。这类零件的三维建模过程中，需要重点保证凸轮型面的轮廓精度，因为型线的微小误差都会直接反映到气门的运动规律上，进而影响整机的动力表现与排放水平，同时轴身的过渡圆角、油道开孔位置都需要符合加工工艺要求，避免出现应力集中导致的轴身断裂风险。
