自行车48齿144BCD铝合金轨道齿盘

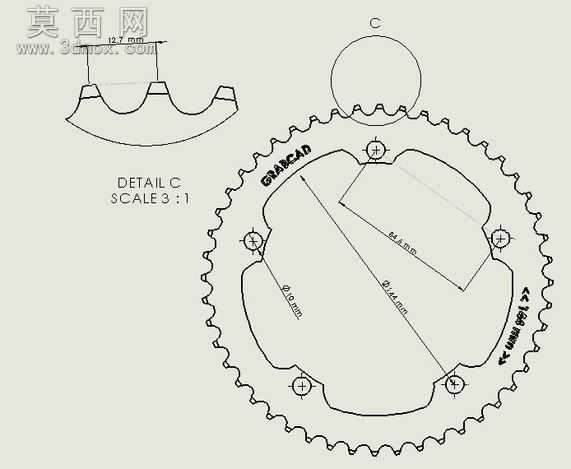

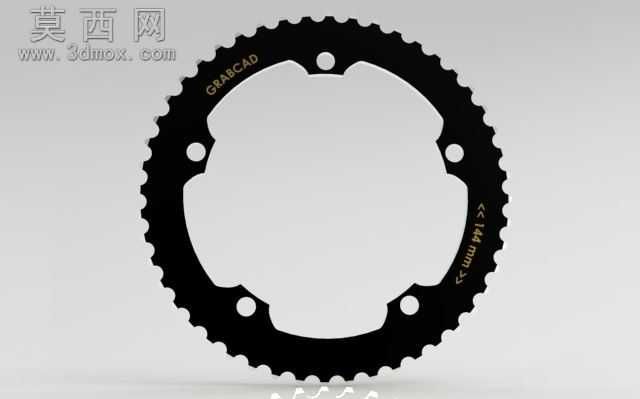

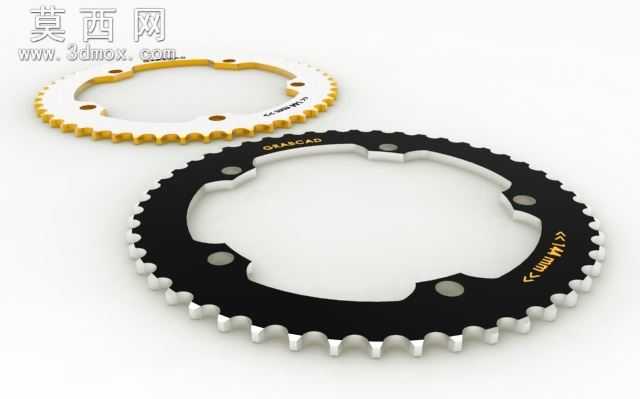

本款自行车齿盘采用三维参数化建模完成，建模过程严格遵循机械设计规范，以实际自行车传动系统的装配需求为核心出发点，完整还原了48齿144BCD规格轨道齿盘的全部结构细节。建模初期首先梳理齿盘的核心参数：确定144mm的螺栓孔分布圆直径，规划5个安装螺栓孔的周向均布位置，明确48个链齿的齿形轮廓参数，同时标注出盘体上Φ10mm、Φ44mm、Φ44.8mm等关键定位尺寸，确保模型尺寸精度满足实际加工与装配要求。建模过程中先绘制齿盘的外轮廓与内圈异形减重结构草图，通过拉伸特征生成盘体基础实体，再依据链轮啮合标准绘制单个齿形轮廓，通过圆周阵列完成全部48个轮齿的创建，随后对5个螺栓安装位进行凸台加厚与孔特征切除，保证安装位置的结构强度。材质设定上匹配产品实际采用的6061T6铝合金材质，赋予模型哑光银灰色的金属外观质感，对齿面啮合区域、螺栓安装面做细节处理，还原真实零件的表面特征。结构设计上，齿盘采用内圈异形镂空的结构形式，在保证盘体整体结构刚性的前提下尽可能降低零件自重，适配自行车轻量化的设计需求；轮齿齿形经过参数化校准，可与标准自行车链条实现精准啮合，减少传动过程中的卡顿与磨损；5个螺栓安装位设置定位凸台，能够与曲柄实现精准对位，避免装配后出现齿盘偏摆的问题。模型还附带了3:1比例的齿形局部放大细节视图，清晰展示轮齿的啮合轮廓结构，方便使用者理解齿形设计逻辑。整个模型的所有特征均保留完整建模参数，可根据不同的传动需求调整齿数、螺栓分布圆直径、盘体厚度等参数，适配不同规格的自行车传动系统改装与设计需求，可直接用于产品结构验证、装配模拟、工程出图以及3D打印样件制作等场景。
