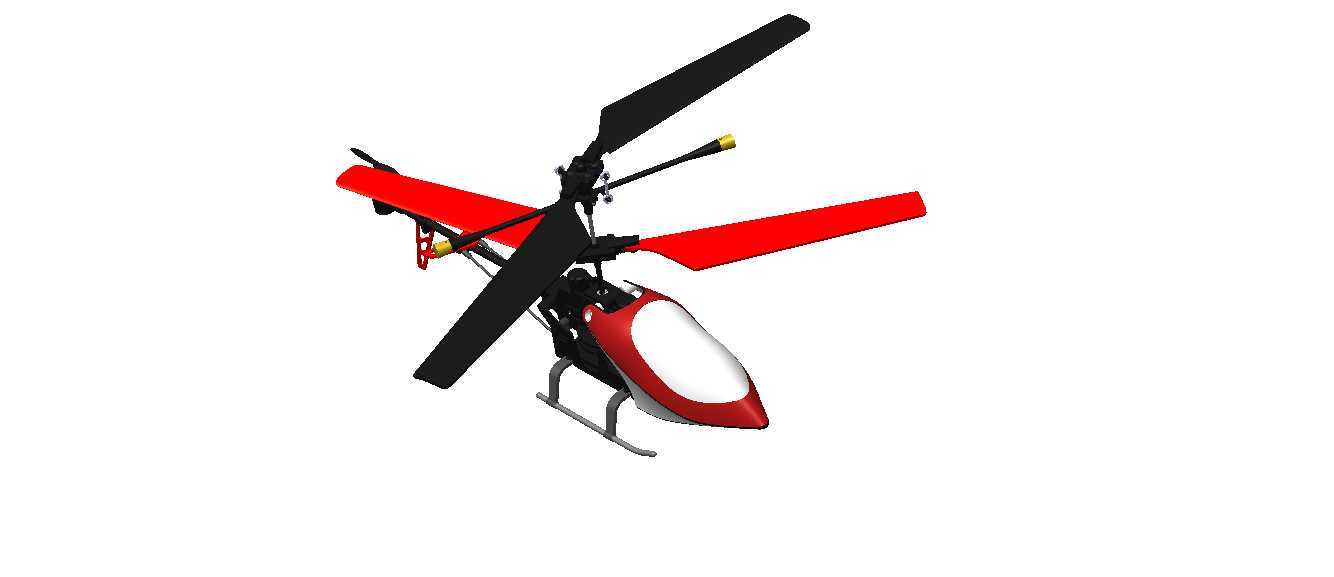

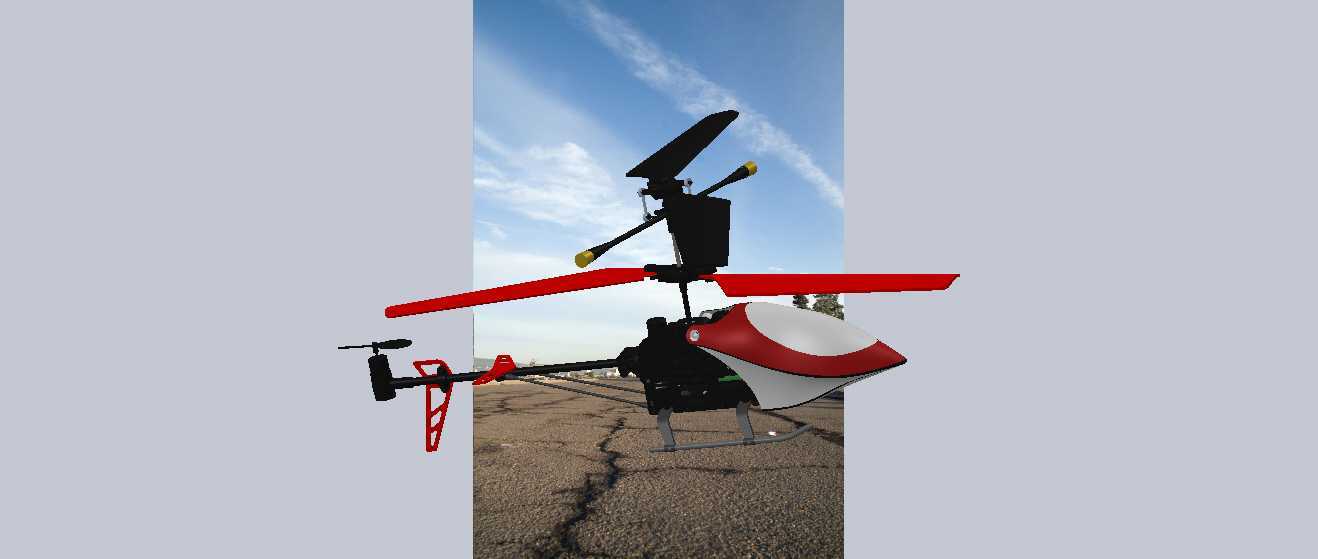

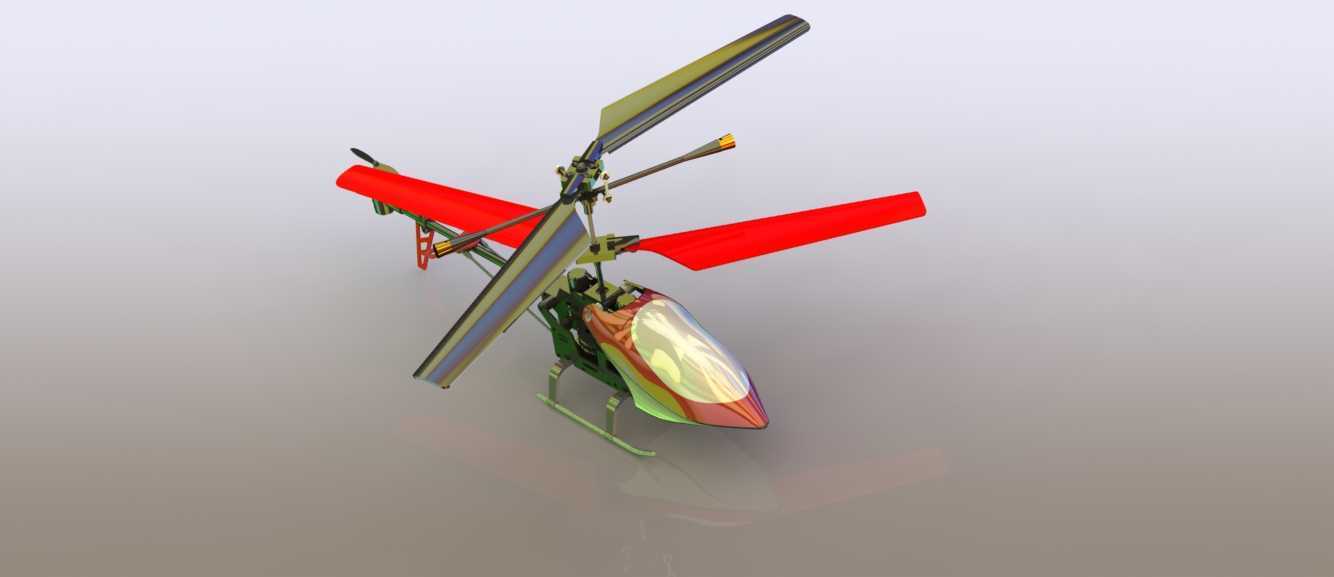

共轴双旋翼小型载人直升机结构设计

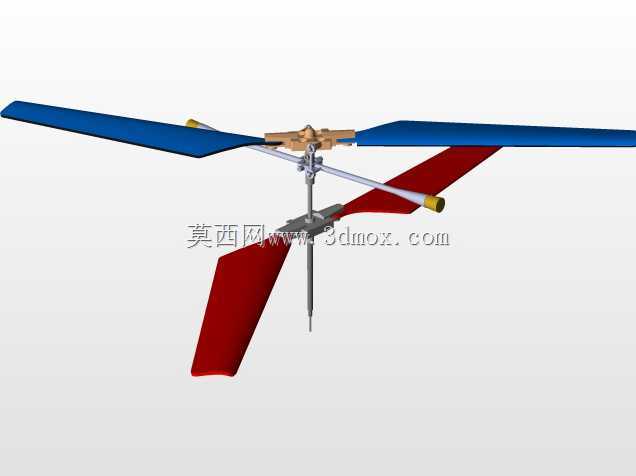

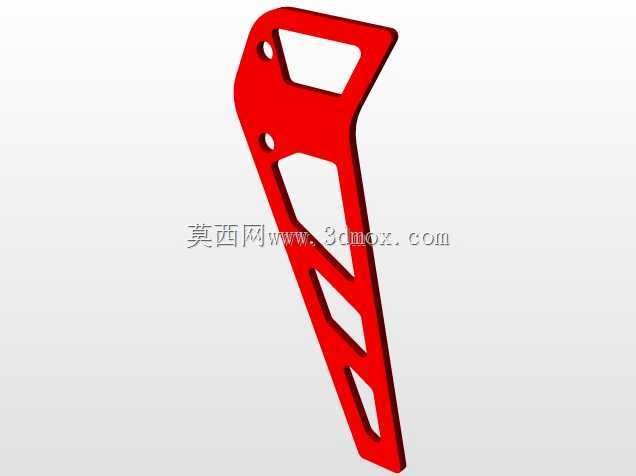

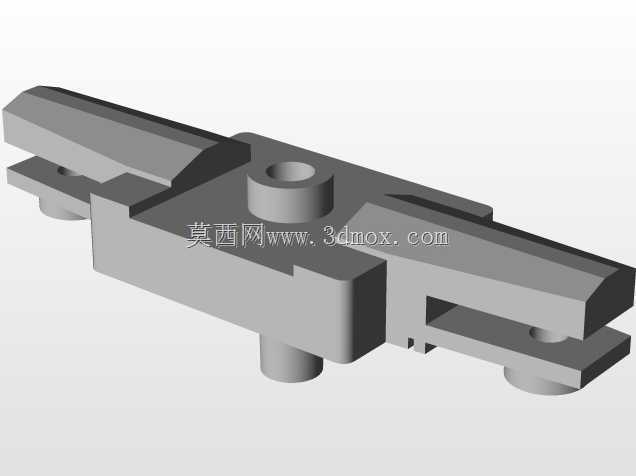

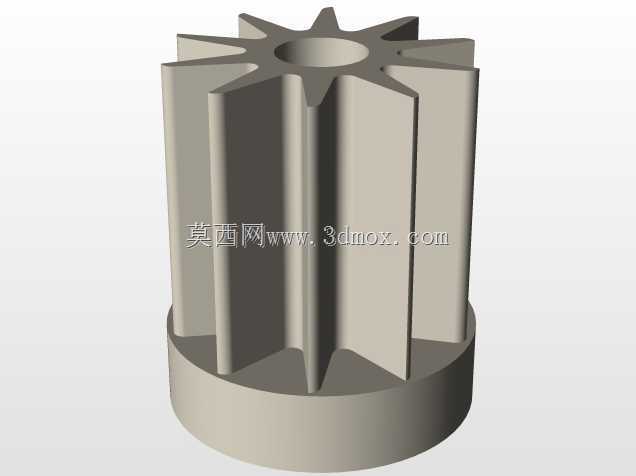

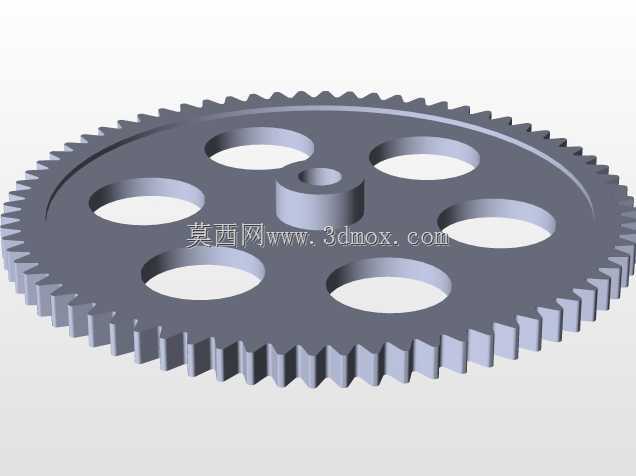

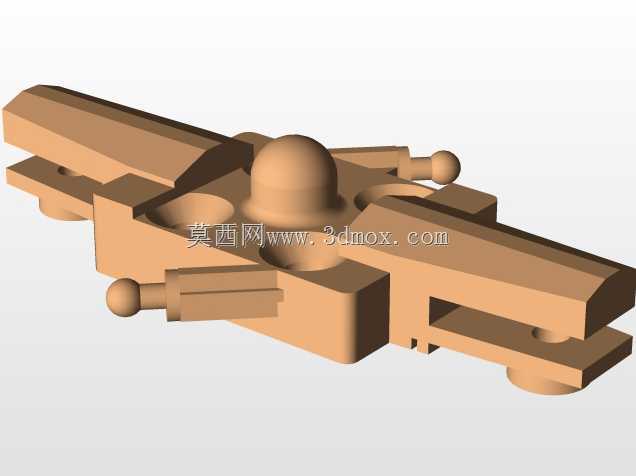

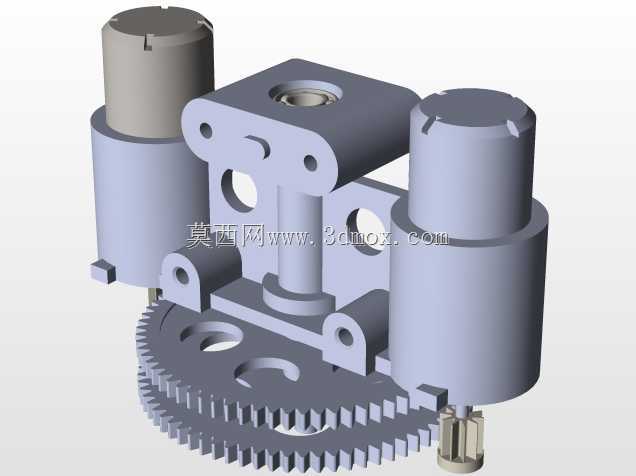

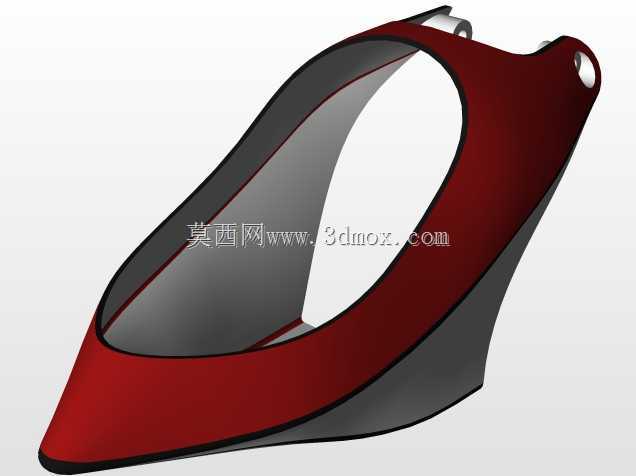

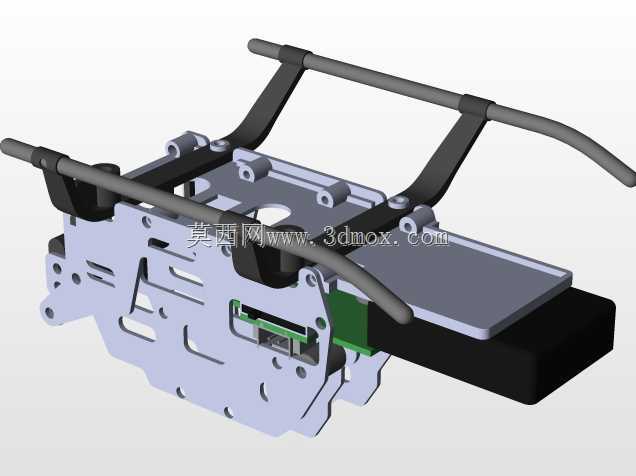

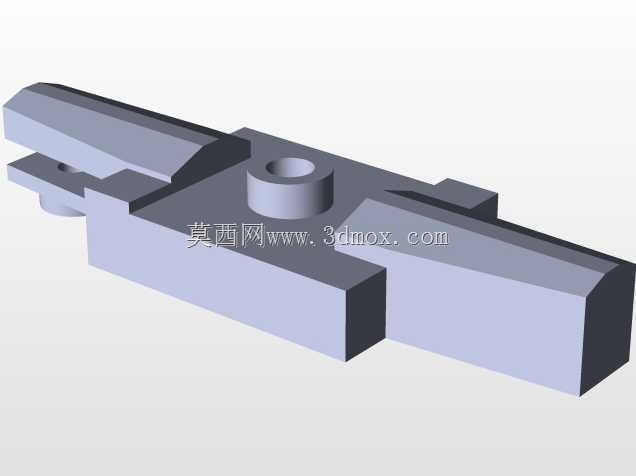

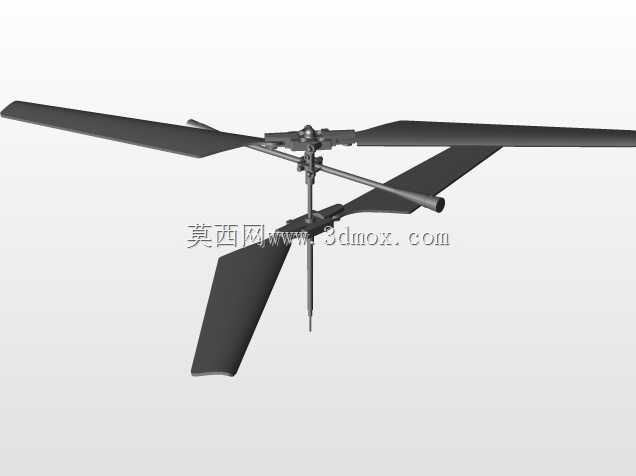

这款共轴双旋翼构型的小型直升机，在设计阶段优先考虑了低空作业场景下的机动灵活性，相较于传统单旋翼带尾桨的机型，共轴反转双旋翼的布局抵消了旋翼旋转产生的反扭矩，无需额外设置尾桨传动结构，既缩减了整机的横向尺寸，也避免了尾桨在低空复杂环境下剐蹭障碍物的风险，适配农林植保、电力线路巡检、低空航拍测绘等作业场景的使用需求。从结构设计逻辑来看，整机采用轻量化框架式机身，主承力结构集中布置在旋翼主轴下方的重心区域，动力单元、燃油箱、驾乘舱均围绕主轴轴线对称排布，有效降低飞行过程中的偏航力矩，提升姿态控制的响应速度。主旋翼采用上下两副完全对称的两叶桨设计，桨叶翼型选用低速高升力构型，在保证升力系数的同时降低旋翼旋转时的气动噪声，桨毂采用跷跷板式结构，搭配挥舞铰与摆振铰设计，可抵消前飞状态下桨叶前行侧与后行侧的升力差，减少机身振动传递。机身前部设置流线型整流罩，在降低前飞阻力的同时，内部预留了航电设备、飞控模块的安装空间，整流罩曲面经过气动修型，可引导气流平顺流过机身上方，避免旋翼下洗气流在机身表面形成紊流干扰。尾部采用轻量化桁架式尾梁结构，尾端设置小型垂直安定面与水平安定面，用于辅助提升前飞状态下的航向稳定性，尾梁上未设置动力输出部件，仅通过结构件连接尾部安定面，大幅降低了尾部结构的重量占比。起落架采用滑橇式设计，两根平行的滑橇梁通过弹性支撑结构与机身底部连接，可在起降时吸收地面冲击载荷，滑橇底部预留了可选装浮筒的安装接口，可满足水面起降的拓展需求，滑橇的横向间距经过反复校核，可保证在3级侧风条件下起降时的侧向稳定性，不会发生侧翻风险。整机的安装边界在设计阶段做了严格控制，旋翼旋转时的最大直径、机身总长、机高均符合轻型运动类航空器的尺寸规范，各部件的维护开口均设置在机身外侧易操作位置，日常检查旋翼桨毂、动力单元、传动机构时无需拆解大面积蒙皮结构，可有效降低地勤维护的工作量。传动系统采用行星齿轮减速结构，将动力单元的高转速低扭矩输出转换为旋翼所需的低转速大扭矩输入，上下旋翼的传动齿轮采用等速反转设计，保证两副旋翼的转速完全一致，避免出现转速差导致的扭矩不平衡问题。
