滑翔伞用集成BlueFly与RF Lora的飞行变率仪

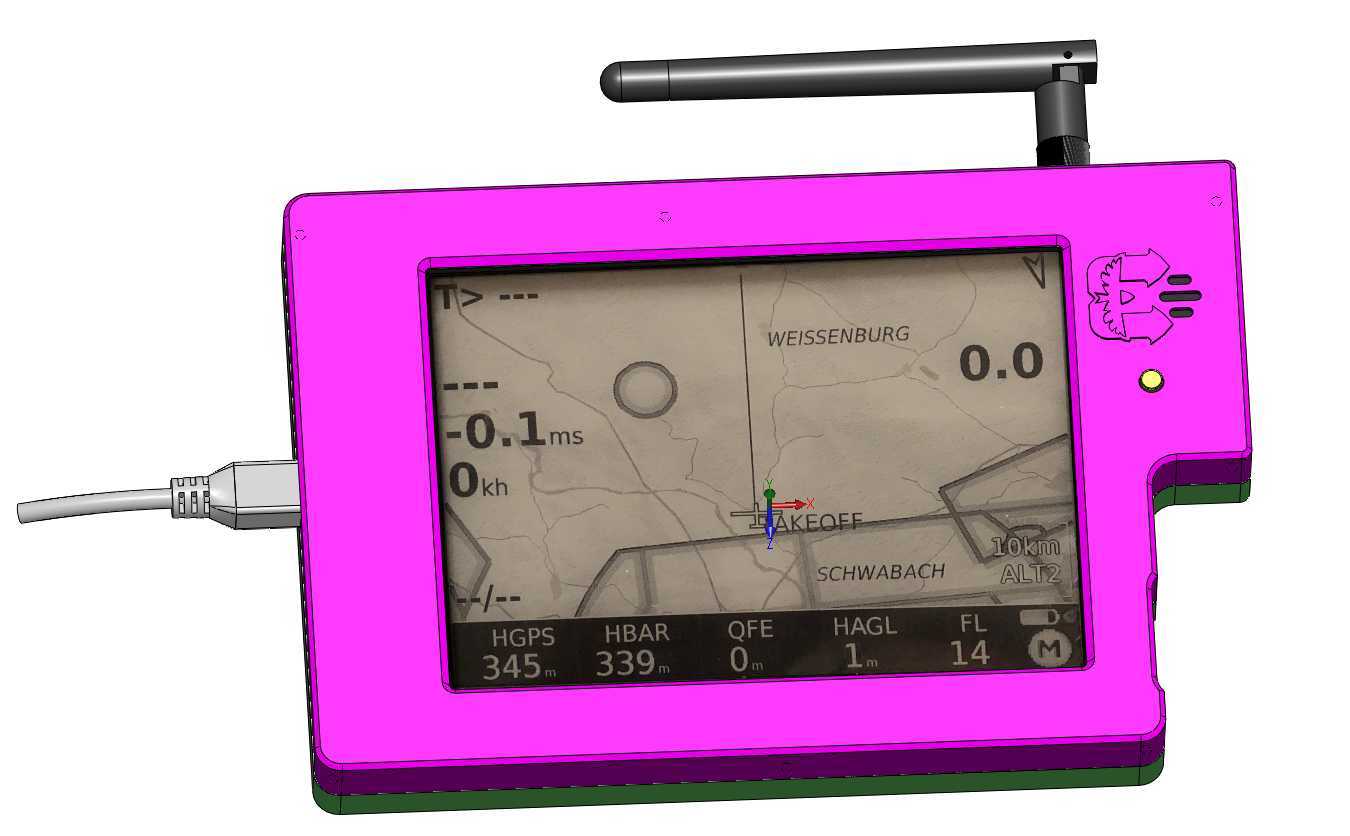

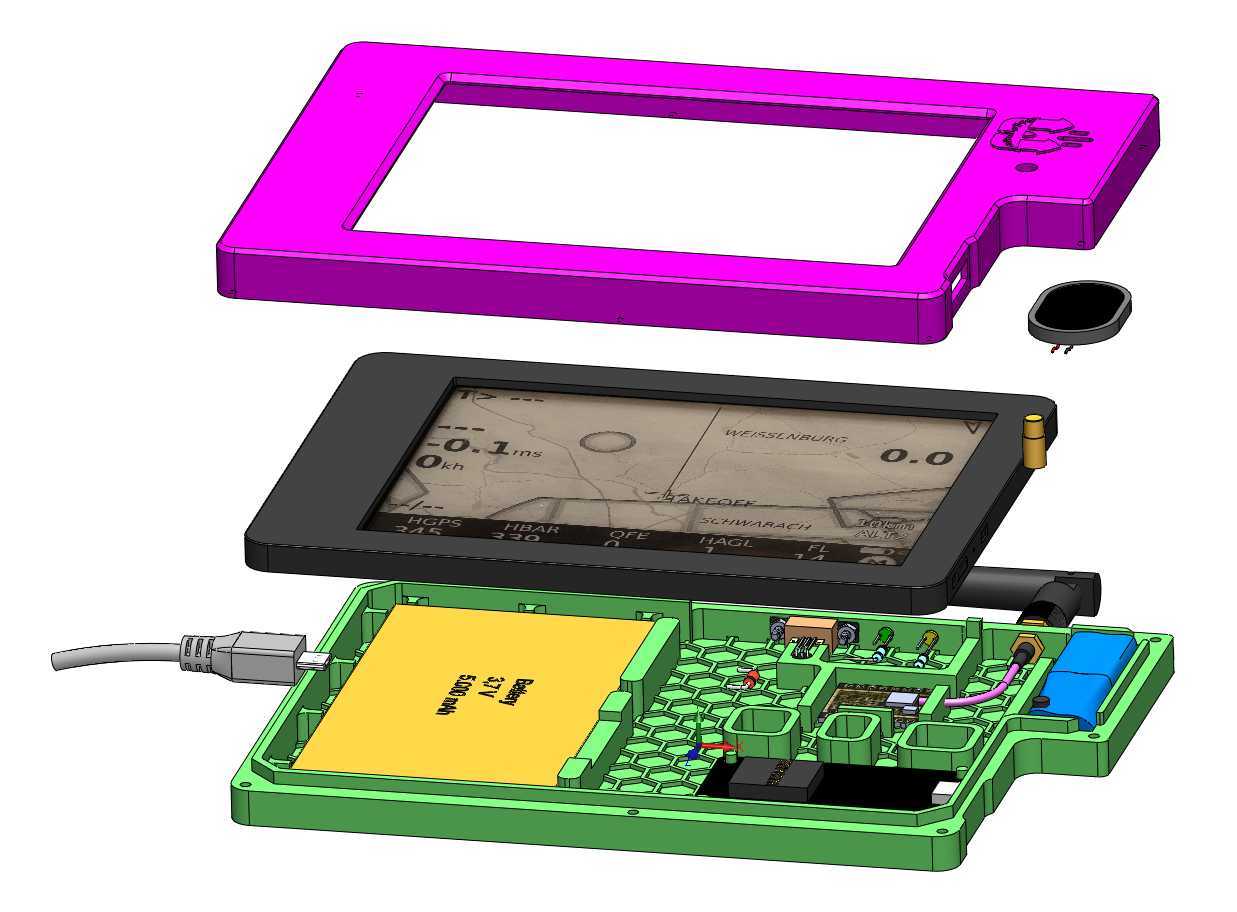

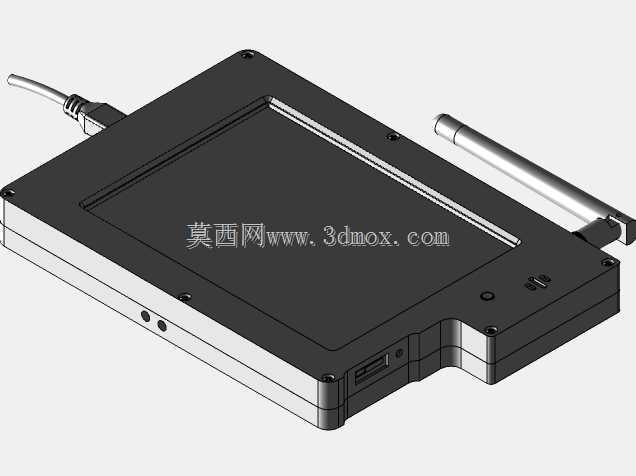

这款面向滑翔伞运动开发的DIY飞行变率设备，核心解决滑翔伞飞行过程中飞行员对垂直升降速率、位置定位、周边飞行员态势感知的实际需求，适配低空无地面通讯网络的飞行场景，可在滑翔伞越野飞行、场地训练等场景下为飞行员提供实时飞行参数支撑。设备集成BlueFly TTL V12气压传感模块，搭配GPS定位单元，可实时采集飞行过程中的垂直升降速率、海拔高度、地速、经纬度位置等核心飞行参数，同时搭载基于ESP8266微控制器的AirWhere/FANET通讯模块与RF Lora射频板，可实现空中多飞行员之间的位置互传与状态感知，避免空中相撞风险，也可向地面站点传输飞行位置数据。设备选用Kobo Glo作为显示终端，屏幕可清晰展示地图界面、飞行参数、周边飞行员位置等信息，适配户外强光下的可视需求。结构设计上采用三明治夹层式外壳方案，外壳做了3D打印适配优化，将主控板、传感模块、射频天线、供电接口、显示屏幕分层排布，各模块之间预留足够的安装间隙与走线空间，避免射频信号被结构件遮挡，天线外置在壳体顶部，保证Lora射频信号的收发效率，侧边预留USB接口用于固件升级与充电。设计过程中重点控制了整体的外形尺寸与安装边界，壳体边缘做了圆弧过渡处理，避免飞行过程中剐蹭伞具或飞行员装备，屏幕周边做了凸起的防护边框，防止意外磕碰损坏显示面板，壳体上预留的按键与指示灯位置完全匹配内部电路板的元件排布，组装时无需额外调整元件位置，各层壳体通过卡扣与螺丝配合固定，既保证结构强度，也方便后期拆解维护更换模块。设备内部的气压传感器位置预留了通气孔，保证气压采集的准确性，同时做了防尘处理，避免户外飞行时灰尘进入传感腔影响测量精度，射频模块与传感模块之间做了布局隔离，减少射频信号对气压、GPS信号采集的干扰，整体重量控制在手持设备的合理区间，适配滑翔伞飞行时的手持或座舱安装需求。
