三角形单极子超宽带微带PCB天线结构

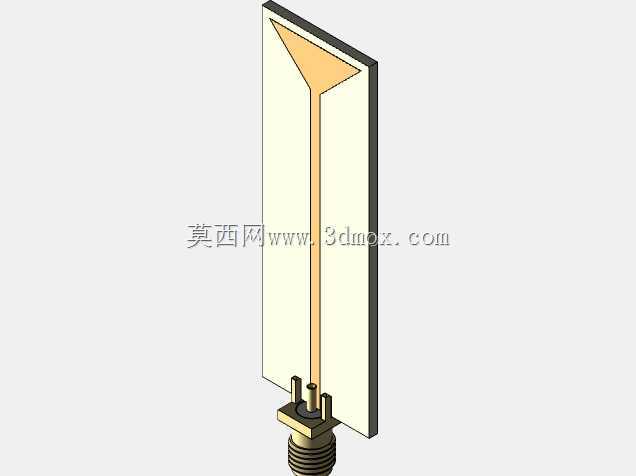

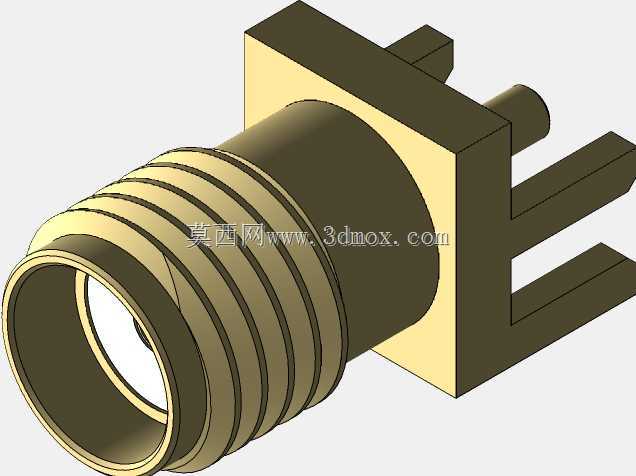

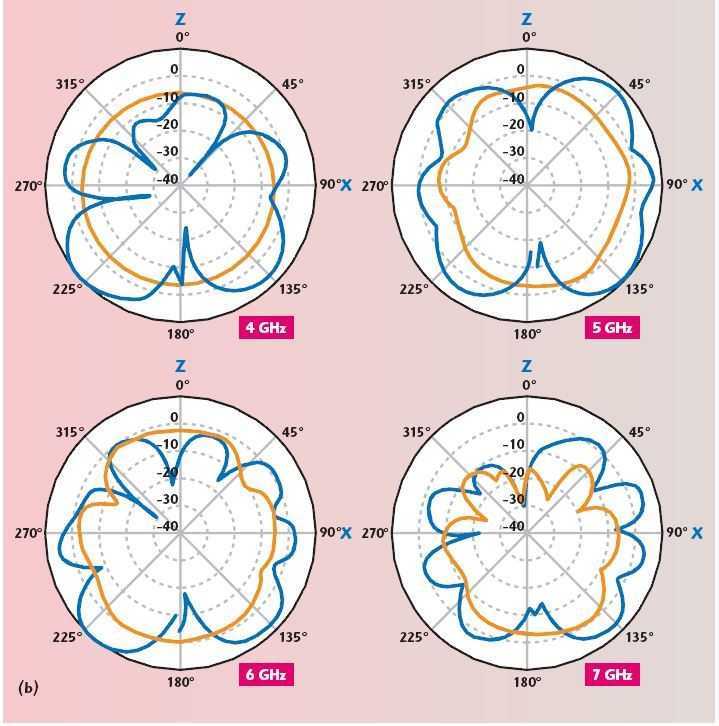

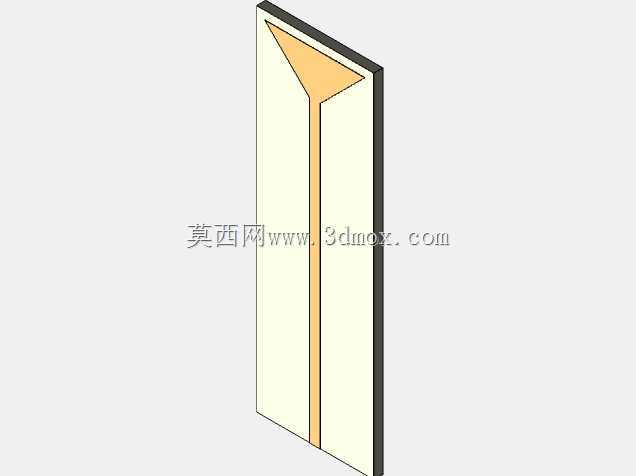

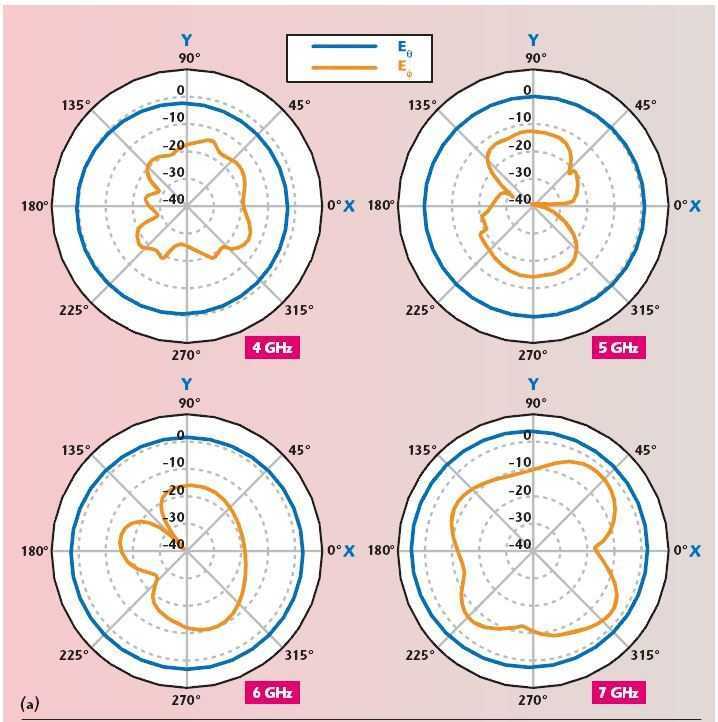

在短距离高速无线通信、室内高精度定位、穿墙探测这类超宽带应用场景里，传统窄带天线无法覆盖数GHz的工作带宽，且体积偏大难以集成到紧凑型终端设备中，这类三角形单极子微带PCB天线正是为解决这类痛点设计的辐射单元。从结构设计逻辑来看，该天线采用标准FR-4环氧玻纤基板作为载体，辐射面采用等腰三角形渐变结构，这种渐变轮廓可以让天线的输入阻抗随频率变化保持平缓过渡，避免常规矩形单极子天线在高频段出现的阻抗失配问题，实现从3GHz到10GHz以上的超宽工作频段覆盖，满足UWB通信系统对全频段驻波比小于2的设计要求。天线底部采用标准SMA同轴接头作为馈电接口，接头的内导体直接与微带馈线末端焊接，外导体与PCB底部的接地板可靠连通，这种馈电方式无需额外的匹配网络，既减少了信号传输路径上的损耗，也简化了生产装配流程，适合批量贴片加工。从安装边界来看，该天线整体为薄型板状结构，基板厚度仅1.6mm，整体长度控制在工作频段最低频率对应波长的四分之一左右，宽度远小于同性能的陶瓷天线，安装时仅需在设备外壳内侧预留对应尺寸的平整安装位，通过接头的螺纹结构即可完成固定，不会额外占用设备内部的立体空间，适合集成到智能网关、定位标签、手持探测终端这类空间受限的设备中。实际使用中，该天线在整个工作频段内的水平面辐射方向图接近全向，垂直面方向图随频率升高略有收缩，能够保证终端设备在不同姿态下的信号收发稳定性，相比传统的线天线，PCB结构的一致性更好，批量生产时的性能偏差可以控制在5%以内，无需逐台调试。设计过程中需要重点控制三角形辐射面的顶角角度、馈线宽度以及接地板的尺寸，这三个参数直接决定天线的阻抗匹配特性和工作带宽下限，建模时需要精准还原馈电点处的过渡结构，避免仿真与实际加工出现性能偏差。
