5.8GHz带反射器回形针折叠偶极子天线

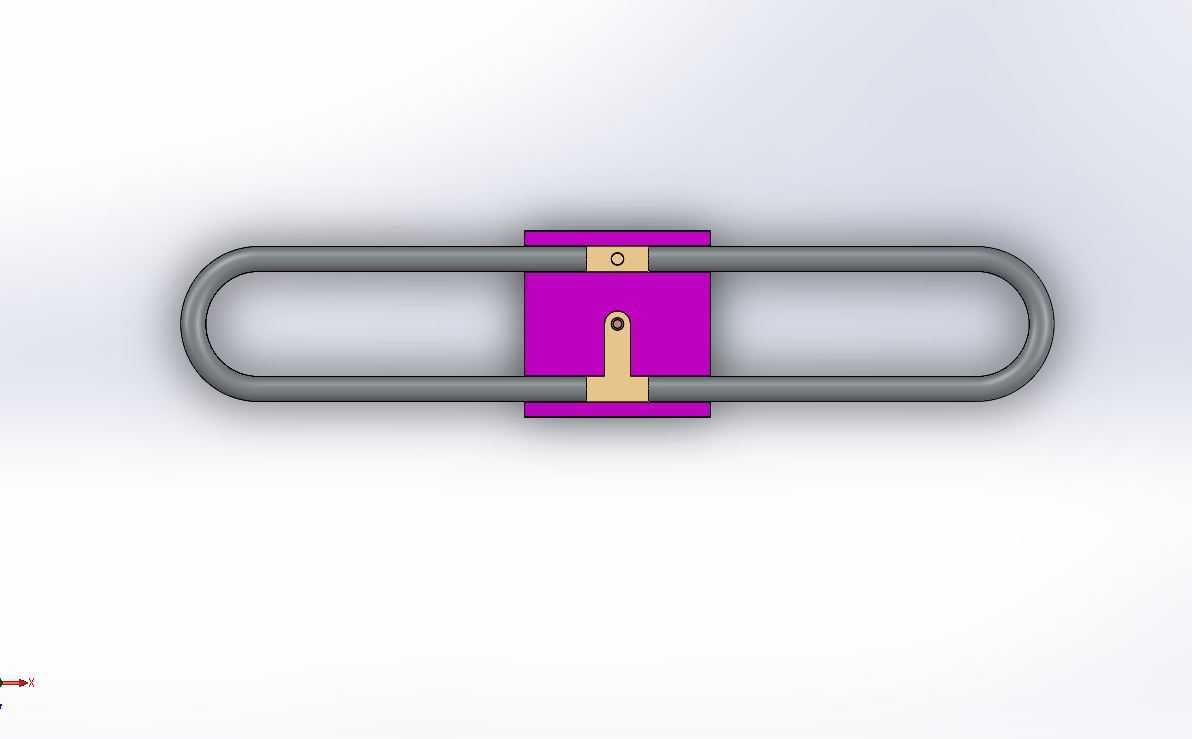

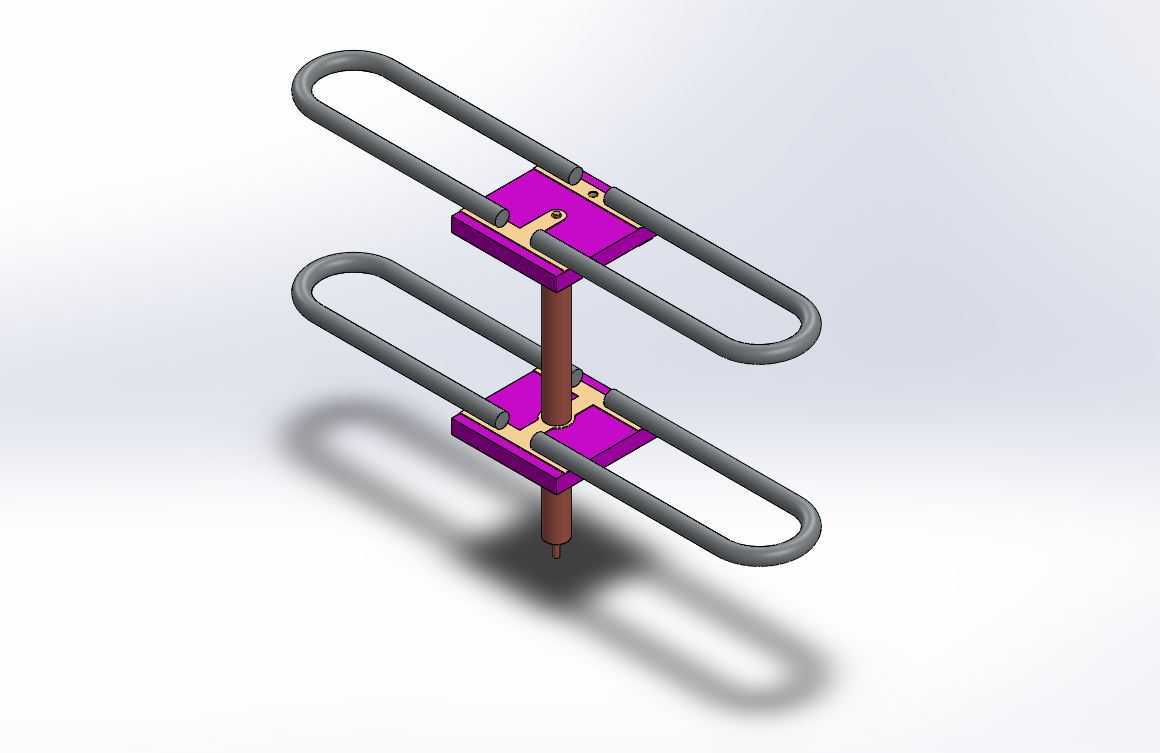

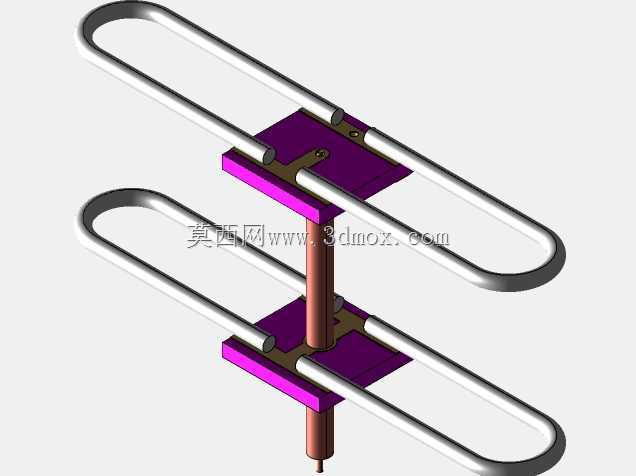

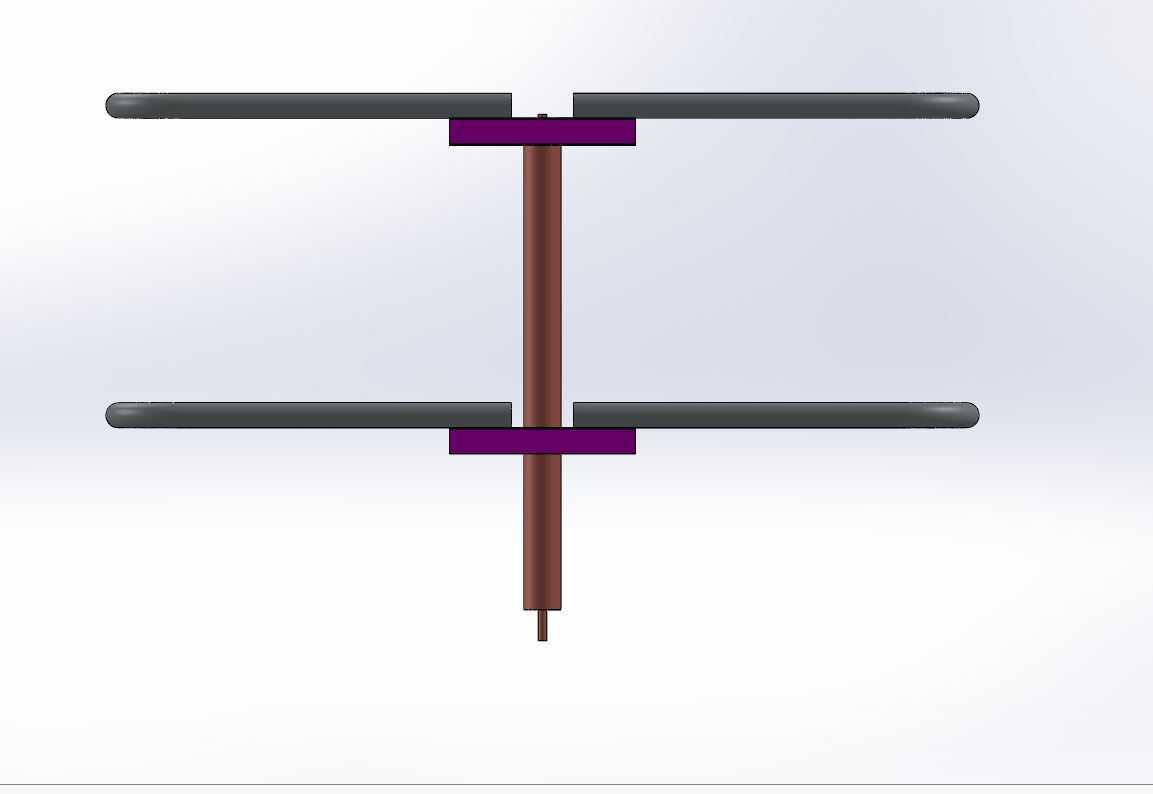

这款折叠偶极子天线主要面向5.8GHz频段的短距离无线通信场景，常见于小型无线数据传输节点、室内射频信号覆盖补点、低功率无线传感网络的信号收发端，也可作为实验教学中射频天线原理验证的实操载体，适配小功率无线信号的发射与接收需求，能够在有限的安装空间内完成射频信号的辐射与捕获。天线整体采用回形针式的折叠振子结构，上下两组对称的弯折金属振子通过紫色绝缘固定座与中心支撑铜柱连接，底部预留同轴电缆接入端，可直接匹配75欧姆0.047规格刚性同轴电缆完成馈电，无需额外设计复杂的馈电转换结构，降低了小场景下的天线装配难度。设计过程中优先考虑了安装空间的约束，折叠式的振子布局将传统直线偶极子的轴向长度压缩近一半，同时通过对称弯折的振子轮廓保证5.8GHz频段下的辐射方向图对称性，配套的反射器结构集成在振子固定座上，能够将振子背向的辐射能量反射至正向辐射区域，提升正向信号增益，减少背向信号的无效损耗。安装边界方面，中心支撑铜柱的底部馈电端为标准同轴适配结构，可直接固定在厚度不超过3mm的设备壳体面板上，两组振子的外轮廓最大宽度控制在较小范围内，安装时仅需预留对应长宽的无金属遮挡空间，避免周边金属构件对振子辐射场造成干扰。振子与固定座的连接采用嵌入式卡位设计，金属振子嵌入固定座的预留槽位内，既保证振子位置精度，也能避免长期使用过程中振子移位导致的谐振频率偏移，中心支撑铜柱同时承担结构支撑与馈电外导体的作用，简化了整体零件数量，降低加工与装配的复杂度。实际使用中，该天线的驻波比在5.8GHz工作频段内可控制在合理范围，能够满足低功率无线设备的信号传输要求，反射器与振子的间距经过参数调试，兼顾了增益提升与结构紧凑性的平衡，不会因为增加反射器导致整体体积过度增大，适合集成在空间受限的小型无线通信设备内部，或是作为临时测试场景下的快速部署天线使用。
