基于扭曲叶片结构的径流式涡轮机叶轮设计

这类扭曲叶片式涡轮叶轮，核心应用场景集中在小功率流体能量回收、微型动力输出单元以及教学演示类流体试验台架中，区别于传统直叶片叶轮，其曲面叶片结构能在流体流经叶轮流道时，更平顺地完成动能到机械能的转换，减少气流在叶片前缘的分离损失，提升小流量工况下的能量转换效率。从实际使用场景来看，这类叶轮常配套在小型压缩空气驱动动力头、低温余热回收透平、甚至是桌面级流体教学演示装置中，安装时需要匹配对应尺寸的蜗壳流道，保证气流以设计角度进入叶片前缘，避免进气冲角过大导致的效率骤降。

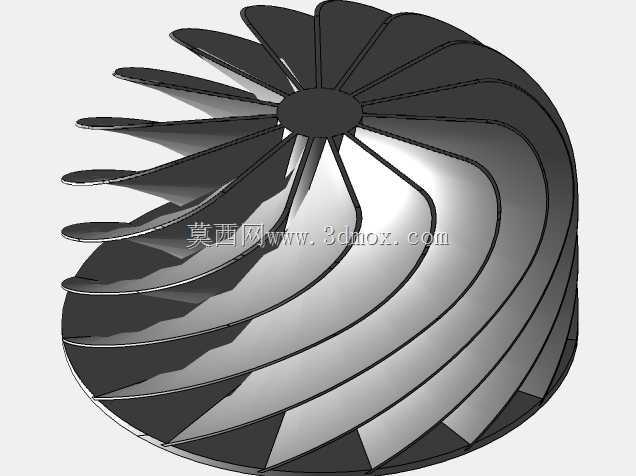

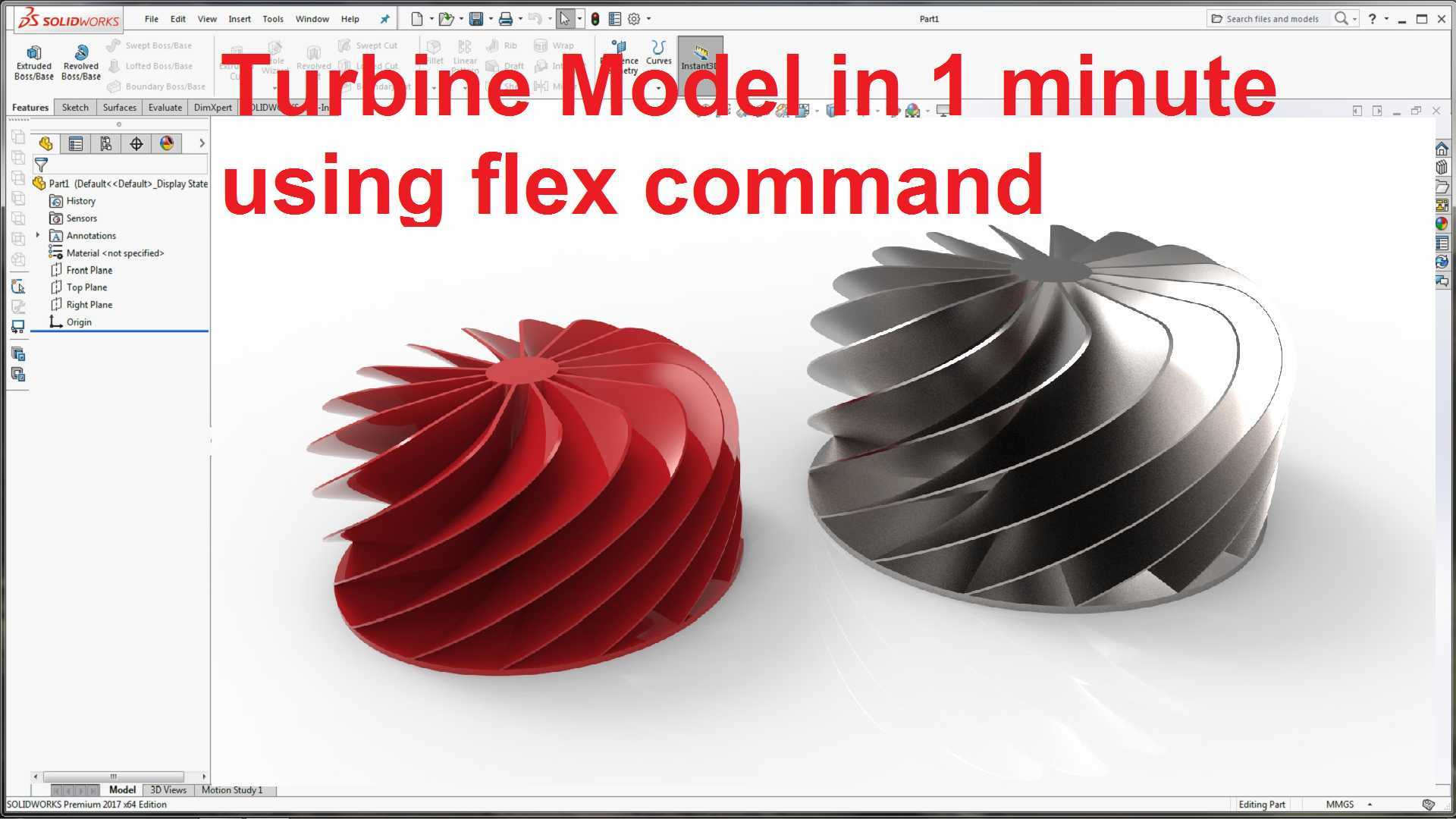

设计过程中，首先要确定叶轮的进出口直径比，这类小尺寸涡轮的进口直径通常根据设计流量下的气流速度确定，出口直径则要兼顾轮盘强度与气流出口的余速损失，叶片的扭曲角度沿叶高方向渐变，从轮盘侧到轮盖侧的翼型安装角逐步调整，保证不同叶高位置的气流都能顺畅沿叶型表面流动，不会出现局部的涡流区。建模时通过扭曲特征生成连续的叶片曲面，要保证叶片与轮盘、轮盖的结合处做圆角过渡，避免应力集中，因为涡轮运行时转速较高，叶片根部承受的离心力较大，尖锐的结合棱边很容易在长期交变载荷下出现疲劳裂纹。

从安装边界来看，叶轮中心的轴孔需要与输出轴采用过盈配合或者键连接，轴孔的长度要匹配轴的配合段长度，保证叶轮运行时不会出现轴向窜动，叶轮的轴向总高度要控制在蜗壳的轴向安装间隙内，通常预留0.2到0.5毫米的间隙，避免叶轮旋转时与蜗壳内壁发生刮蹭。叶片的数量选择上，这类小尺寸涡轮通常采用12到18片叶片，过多的叶片会增加流道的摩擦损失，过少的叶片则会导致气流在叶道内出现滑移，降低能量转换效率。实际选型时，还要根据工作介质的特性调整叶片的表面粗糙度，如果是用于带微小颗粒的气体介质，叶片前缘要做适当的钝化处理，避免颗粒长期冲蚀导致叶片型线变形，影响运行效率。这类叶轮的轮盘部分采用等强度设计思路，从中心轴孔处到轮盘外缘，厚度逐步减薄，在保证结构强度满足最高转速离心力要求的前提下，尽可能降低叶轮的整体转动惯量，提升动力响应速度，适配小功率动力单元的快速启停需求。
