滑移装载机机架结构三维设计作品

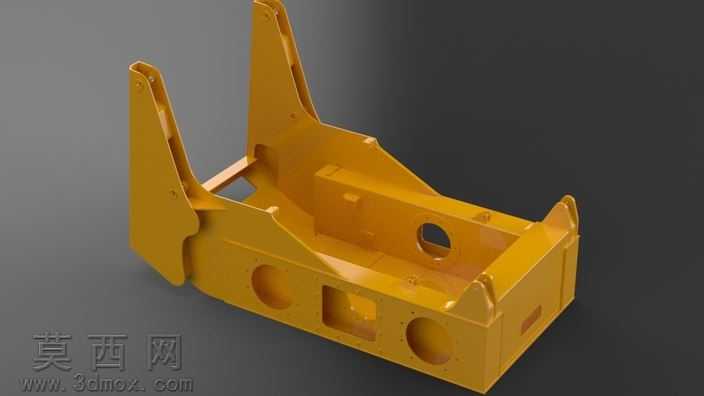

本次设计的滑移转向装载机车架，是滑移装载机整机承载的核心基础构件，建模过程以参考图像的结构特征为核心依据，在三维建模环境中逐步完成整体轮廓的搭建与细节特征的补充。建模初期首先梳理车架的整体布局逻辑，明确车架作为整机安装基体的功能属性，需要为行走系统、动力系统、工作装置、覆盖件提供对应的安装定位结构，因此首先绘制车架主体的基础拉伸轮廓，确定左右两侧立板、中部承载腔体、前端工作装置连接位、后端配重安装位的整体尺寸比例，保证各部分的空间位置符合滑移装载机的紧凑布局特点。建模过程中针对车架的板材焊接结构特征进行还原，对两侧立板上的铰接安装孔、减重孔、管线过孔进行精准定位，按照实际构件的开孔位置逐一添加切除特征，保证孔位的同轴度、位置度符合装配要求；中部腔体部分添加对应的加强筋结构、安装凸台特征，还原焊接车架的加强结构设计，同时对板材的折弯、焊接衔接位置做合理的工艺圆角处理，避免尖锐棱角的结构出现，让模型更贴近实际焊接构件的形态。材质与渲染环节，为模型赋予工程机械常用的黄色金属漆材质，调整材质的金属度、粗糙度参数，还原工程装备漆面的哑光质感，同时添加合适的环境光照与阴影效果，让车架的结构层次、空间关系能够清晰呈现，各部分的壁厚、孔位、凸台特征都能通过光影效果直观展示。设计过程中重点关注车架的结构合理性，左右两侧的立板作为工作装置铰接、行走轮系安装的主要承载部位，在建模时保证其结构厚度与加强结构的完整性，中部的腔体结构预留出动力元件、液压元件的安装空间，底部的平整结构保证整机底部的通过性，前端的连接耳板结构按照滑移装载机工作装置的铰接需求设计对应的孔位与安装面，后端的结构预留配重块的安装定位特征。整个建模过程从基础轮廓到细节特征逐步细化，虽然是基于参考图像创建的初始设计模型，但完整还原了滑移转向装载机车架的核心结构特征，后续可在此基础上继续完善其余配套部件的设计，完成整个滑移装载机的整机装配建模，为后续的结构验证、装配干涉检查提供基础的三维模型支撑。
