两款啮合直齿圆柱齿轮传动结构设计

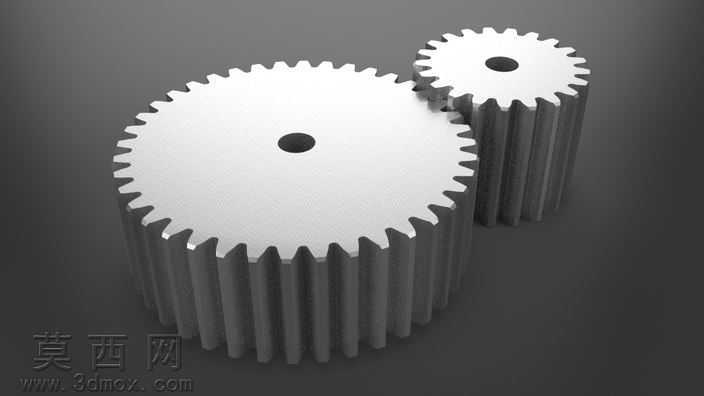

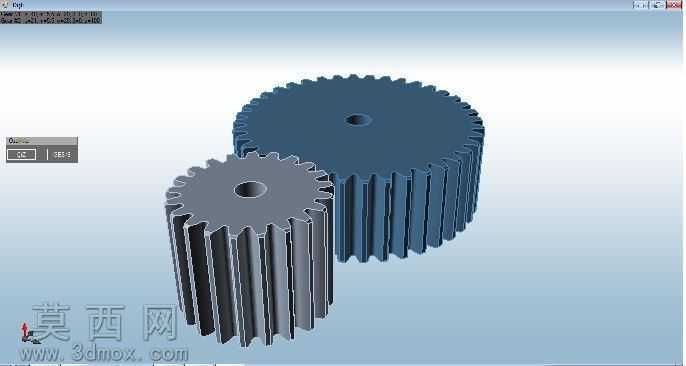

本作品为两款不同参数的直齿圆柱齿轮啮合传动三维模型，建模过程严格遵循直齿圆柱齿轮的齿廓生成原理，以渐开线齿形为核心轮廓基准，先通过参数化绘制完成单个轮齿的齿廓曲线，再通过圆周阵列操作完成整圈轮齿的排布，确保每个轮齿的齿距、齿厚、齿高参数完全统一，避免啮合过程中出现卡滞或传动比偏差问题。两款齿轮分别设置了不同的齿数与齿顶圆直径，大齿轮齿数更多、齿宽更大，小齿轮齿数更少、结构更紧凑，二者中心距经过精准计算，完全符合标准直齿轮的中心距计算公式，保证轮齿啮合时的齿侧间隙处于合理区间，既不会因间隙过大产生传动冲击，也不会因间隙过小出现轮齿干涉磨损。模型构建过程中对齿轮的中心安装孔做了标准化设计，孔位与齿轮本体保持严格同轴度，可直接适配常规的传动轴安装需求，轮齿的齿根过渡圆角也做了优化处理，避免应力集中导致的轮齿断裂问题，提升结构的力学合理性。材质设置上两款齿轮分别赋予了不同的金属质感，大齿轮采用深蓝色金属漆材质，模拟工业中常用的淬硬齿轮表面处理效果，小齿轮采用银灰色磨砂金属材质，展现普通机加工齿轮的表面质感，渲染时采用柔和的均匀打光方式，清晰展现轮齿的啮合状态、齿面的细节结构以及齿轮整体的轮廓形态，能够直观呈现直齿轮传动的结构原理。设计思路上以基础直齿轮传动结构为核心，优先保证结构的标准性与通用性，可作为机械传动结构教学演示、传动机构方案设计的基础参考模型，后续还可基于该基础结构拓展螺旋齿轮、内齿轮等不同类型的齿轮传动结构，也可进一步添加传动轴、轴承、键连接等配套结构，组成完整的齿轮传动组件，模型导出的通用格式可适配多数三维设计软件，方便使用者根据自身需求做二次修改与结构调整，满足不同场景下的设计参考与使用需求。
