带扩展功能的螺旋蜗壳结构三维设计

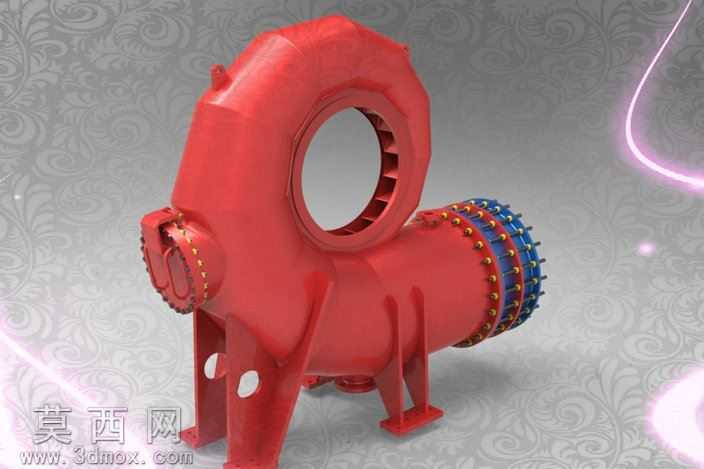

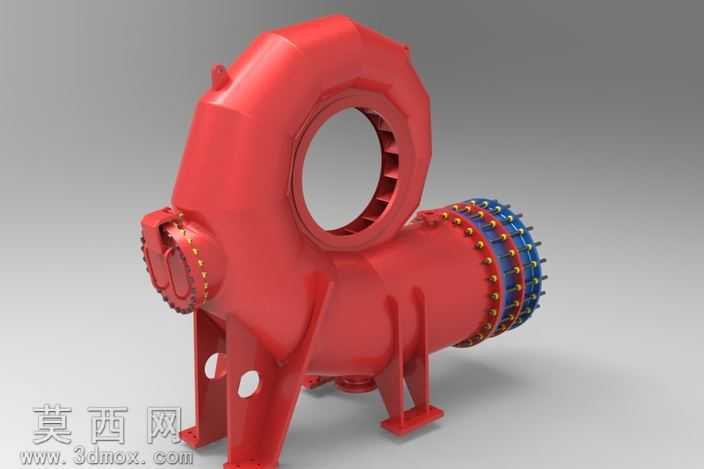

本作品为螺旋蜗壳类流体机械核心部件的三维建模设计，整体建模过程遵循工业机械设计的严谨逻辑，首先以螺旋流道的水力型线为核心基准，通过多截面扫掠、曲面缝合等建模操作构建出蜗壳的主体流道腔体，确保流道内壁顺滑无突兀折角，契合流体输送过程中的流态要求，减少介质流动过程中的阻力损失。模型主体采用一体化壳体建模思路，在蜗壳的进口端设计了带多层密封结构的法兰连接段，法兰周向均匀排布螺栓连接点位，搭配分层的密封压环结构，还原实际工业产品中法兰连接的密封与紧固设计细节，可直观展示该部件与上游管路的装配对接逻辑。蜗壳侧方设置了带端盖的检修开口，端盖周向同样布置紧固螺栓点位，还原实际设备的检修维护结构设计。底部设计了两个带安装孔的一体式支撑脚座，脚座与蜗壳主体做了平滑的过渡加强结构，既保证支撑的结构强度，也避免应力集中问题。材质渲染阶段，蜗壳主体采用哑光红色工业漆面材质，还原工业泵壳常用的防锈涂装效果，表面设置细微的漆面颗粒质感提升真实度；法兰段的压环采用蓝色金属漆材质，螺栓采用黄铜色金属材质，通过不同材质的区分清晰展现部件的装配层级，连接螺栓的细节做了精细化处理，螺纹、螺栓头的棱角都做了还原，避免模型出现粗糙失真的问题。设计过程中在基础蜗壳结构之外，整合了额外的功能扩展结构，兼顾了基础流体导送功能与结构拓展性，模型整体结构完整，各部件的装配关系清晰，可用于流体机械的结构展示、装配教学以及相关产品的设计参考，建模过程中对壁厚、安装孔位、连接间隙等细节都做了符合工业实际的参数设置，不存在结构干涉、壁厚不均等不符合生产实际的问题，渲染阶段采用柔和的影棚光源，突出部件的结构轮廓与材质质感，清晰展现蜗壳的螺旋腔体形态与各附属结构的布局。
