涡轮机组配套蜗壳流体结构三维设计

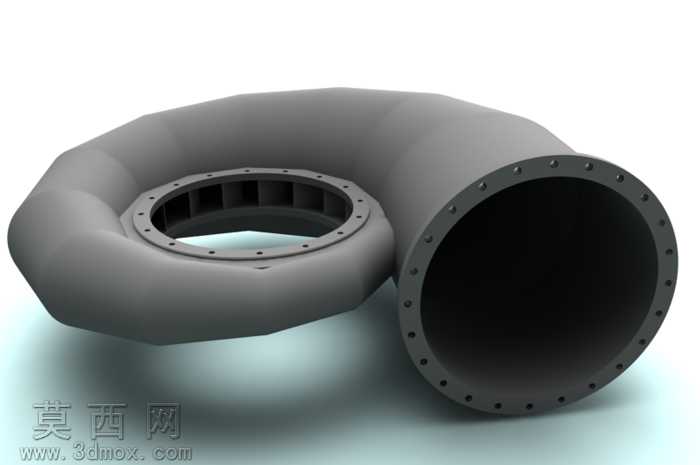

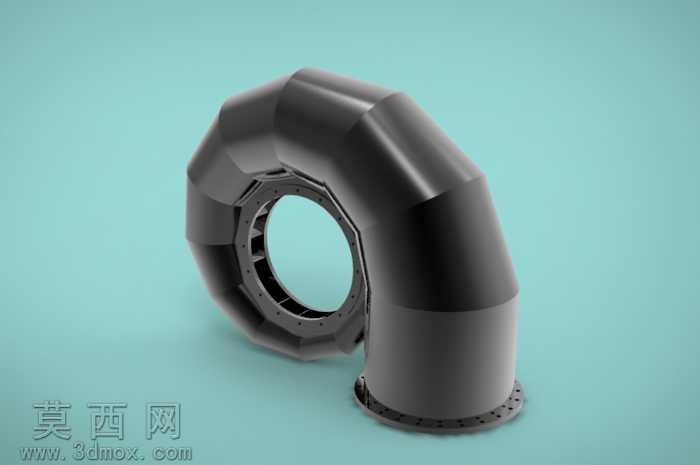

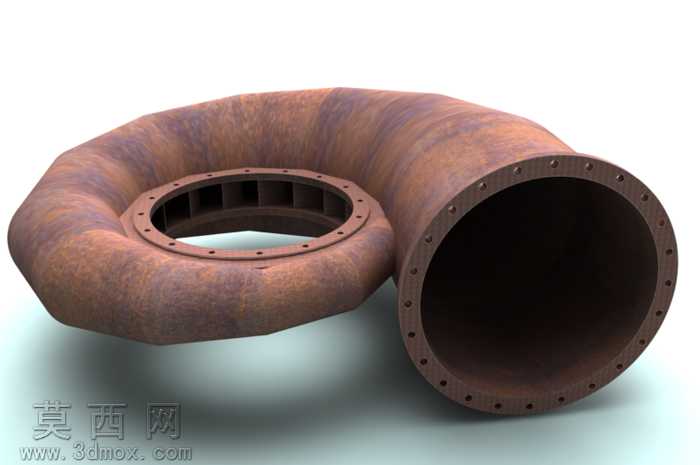

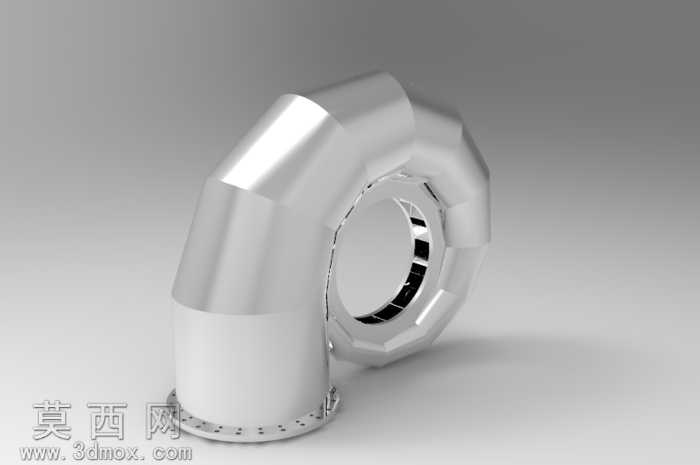

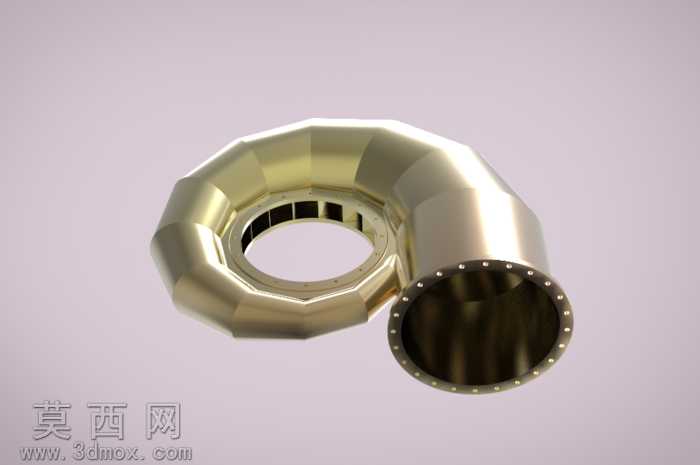

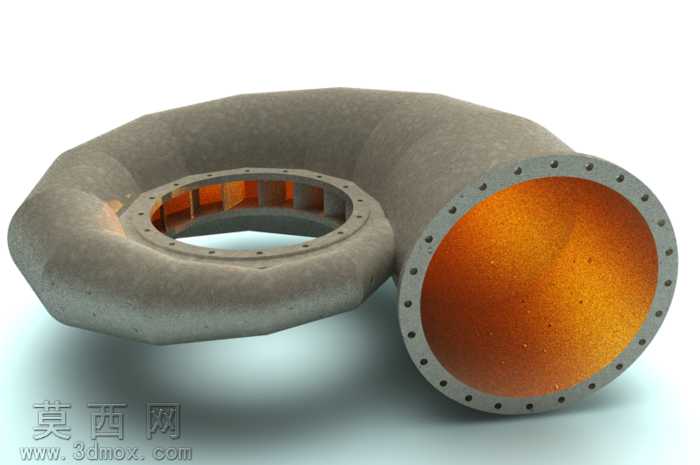

本次蜗壳三维设计围绕水电涡轮机组的过流需求展开，建模阶段以流体力学流道轨迹为核心基准，首先确定蜗壳的螺旋形流道曲率变化规律，从进水端大口径圆形法兰接口开始，沿周向逐步收窄流道截面，保证流体进入叶轮区域时能够获得均匀稳定的环向流速，避免流道内出现紊流、脱流等影响机组效率的问题。建模过程中优先保证结构的工艺合理性，进水法兰端按照承压连接标准设计均匀分布的螺栓孔位，法兰端面预留密封安装平面，保证装配后的密封性能；与叶轮对接的环形端同样设计带螺栓孔的连接法兰，法兰内侧的流道过渡段做顺滑圆角处理，消除直角结构带来的应力集中与流体阻力。材质渲染阶段采用哑光深灰金属材质模拟实际铸造碳钢的表面质感，通过光影调整突出蜗壳曲面的流畅度，清晰展示流道从大口径进水端到环形出水端的螺旋渐变形态，直观呈现壁厚的均匀分布特征，法兰边缘的螺栓孔做倒角处理还原真实机加工细节。设计过程中重点校核了蜗壳各截面的面积变化率，保证沿周向的流量分配均匀，避免局部流速过高造成的壁面冲刷磨损；同时对蜗壳的外壁曲面做顺滑衔接处理，消除建模过程中可能出现的曲面褶皱、接缝错位问题，保证整体结构的连续性，既满足流体仿真的模型精度要求，也能够直接对接后续的铸造工艺、结构强度仿真环节。整个模型严格按照实际水电涡轮蜗壳的尺寸比例构建，各连接法兰的孔位数量、孔径大小、法兰厚度均参考通用承压部件标准设计，流道内壁的光滑度处理符合流体过流部件的设计要求，能够直观展示蜗壳作为涡轮机组核心过流部件的结构特征与工作原理，为后续的性能仿真、结构优化、生产加工提供精准的三维模型基础。
