民航客机涡轮风扇喷气式航空发动机

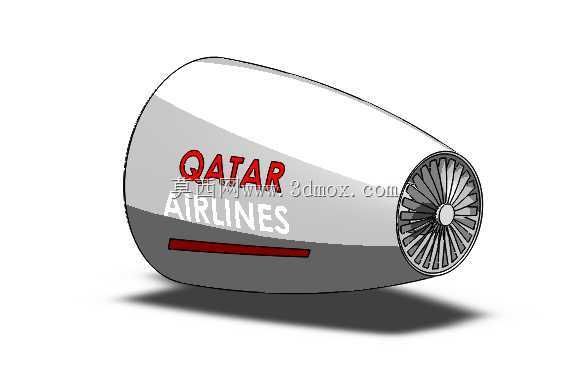

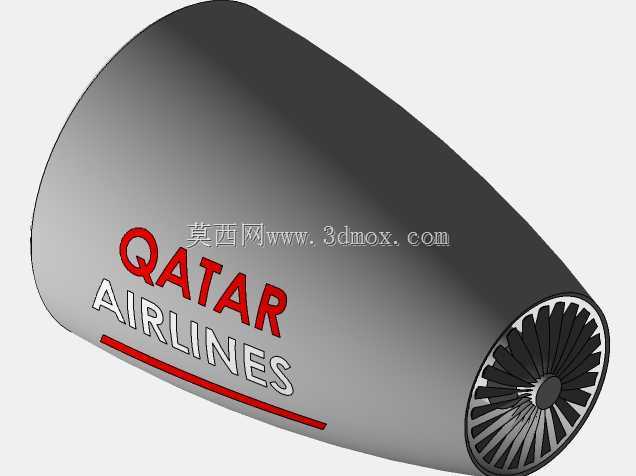

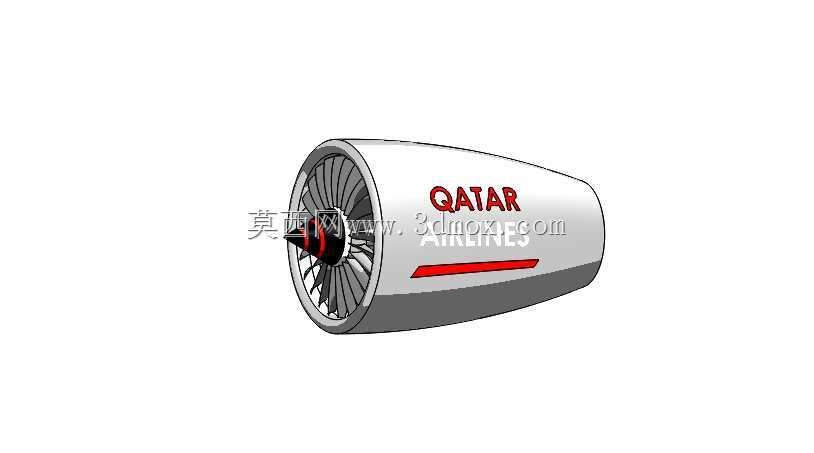

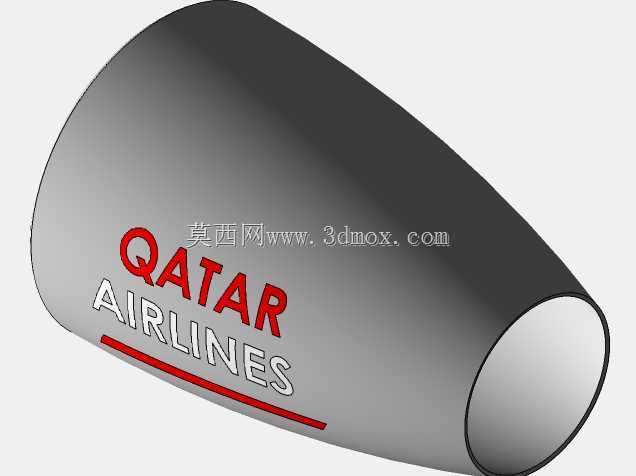

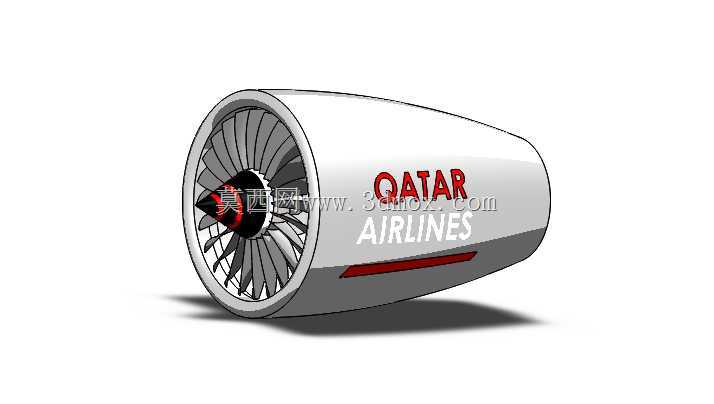

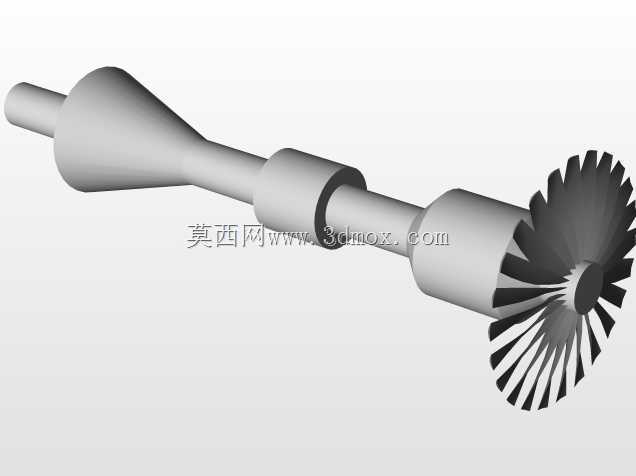

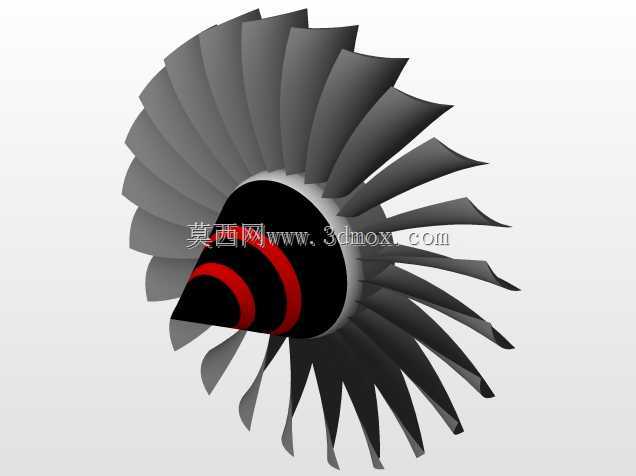

该模型还原的大涵道比涡轮风扇喷气发动机，是当前民航干线客机的核心动力装置，主要承担飞行过程中的推力输出、引气供给、附件驱动等核心功能，适配单通道及宽体民用客机的翼下吊装安装场景，也可作为航空发动机教学、结构认知实训的具象化展示载体。从实际工程应用角度看，这类发动机的安装边界需要匹配机翼吊舱的预留空间，进气道唇口的圆弧曲率直接影响不同迎角下的进气效率，模型还原的进气道唇口圆滑过渡结构，对应实际产品中避免大迎角飞行时进气道气流分离的设计考量，外涵道壳体的曲面造型既需要满足气动减阻要求，也要兼顾地面维护时的检修口盖布置空间，模型表面的涂装标识区域对应实际产品中航空公司标识、维护标记的预留位置，不影响壳体本身的结构强度。设计层面，前端大尺寸风扇叶片是大涵道比涡扇的核心特征，模型还原的叶片叶型采用了宽弦后掠设计思路，对应实际产品中提升风扇效率、降低叶片振动应力、抵抗鸟撞冲击的工程需求，叶片与轮盘的榫槽连接结构在模型中做了简化呈现，实际结构中需要满足高温高转速下的载荷传递要求，保证叶片在每分钟数千转的工况下不会出现连接失效。内涵道部分的压气机、燃烧室、涡轮区段虽然在模型中做了外观包覆处理，但实际设计中需要匹配核心机的气流流道，保证高压压气机的增压比、燃烧室的油气混合效率、高压涡轮的耐高温性能匹配整机推力曲线，外涵道与内涵道的气流在尾喷口前混合，共同排出产生推力，模型的尾喷口收敛段造型对应实际亚音速飞行时的喷口构型，不需要加力燃烧室结构，适配民航客机亚音速巡航的工况需求。安装接口部分，模型还原的发动机吊挂连接区域对应实际产品中与机翼吊舱的安装节位置，需要传递发动机的推力、重量以及飞行过程中的气动载荷，安装节的位置设计需要考虑发动机的重心匹配，避免飞行过程中出现额外的力矩影响飞机操纵性，日常维护中，该类发动机的风扇机匣、外涵道壳体都设置有快卸口盖，对应航线维护时的孔探检查、叶片检查需求，不需要完全拆解发动机即可完成核心部件的状态排查。
