V10发动机排气歧管结构三维设计

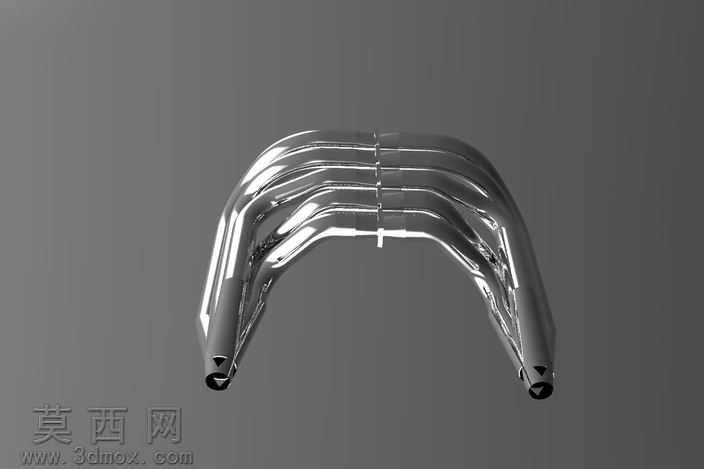

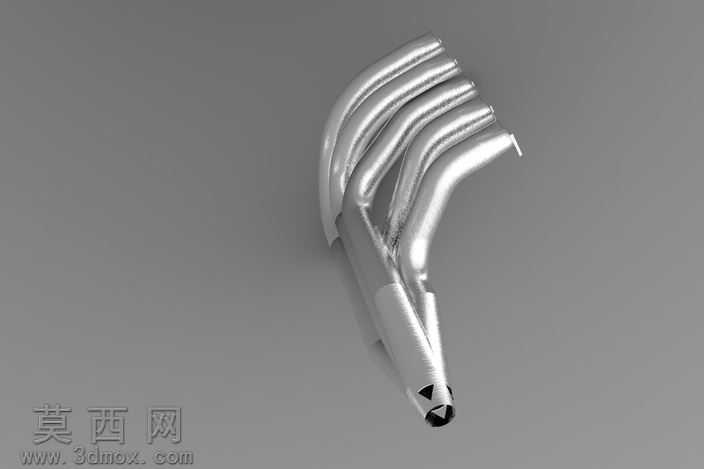

本作品为V10发动机配套的排气系统歧管三维建模作品，建模阶段围绕V型十缸发动机的缸体排布逻辑展开设计，首先依据V10引擎两列五缸的夹角布局确定各排气支路的起始点位，精准匹配每一个气缸排气口的对接尺寸与安装角度，确保管路对接端的法兰结构能够与缸盖排气侧完全贴合，避免后续装配出现干涉或密封失效问题。建模过程中采用扫掠、放样等特征构建每一根弯曲管路，反复调整各支路的弯曲曲率与走向，在有限的发动机舱布局空间内，让五个同侧气缸的排气支路逐步汇聚到总排气出口，同时兼顾各支路的长度差控制，尽可能降低不同气缸排气脉冲之间的相互干扰，保障发动机排气效率与动力输出的平顺性。材质渲染阶段采用高反光镀铬金属材质，模拟高性能排气歧管的抛光金属质感，通过调整材质的反射率、粗糙度参数，还原金属管路表面光滑锃亮的视觉效果，同时在管路弯折处添加合理的光影过渡，凸显管路流畅的曲面造型与一体成型的结构美感。结构设计上充分考虑排气系统的实际工况，在管路弯折位置做了平滑的圆角过渡处理，避免直角弯折造成的排气阻力增大，同时在各支路的衔接位置做了壁厚均匀化处理，保证构件整体结构强度一致，既满足高温排气流通的结构强度需求，也兼顾了轻量化设计的要求。整体设计严格遵循发动机排气系统的工程设计逻辑，每一处结构尺寸都经过合理性校验，既可以作为发动机结构教学的演示模型，也能够为高性能动力系统的排气部件设计提供参考，完整还原了V10引擎排气歧管的结构特征与设计要点，管路排布对称规整，曲面过渡流畅自然，充分体现了动力系统零部件设计中功能性与结构美感的统一。
