双转子旋转式蒸汽动力引擎结构设计

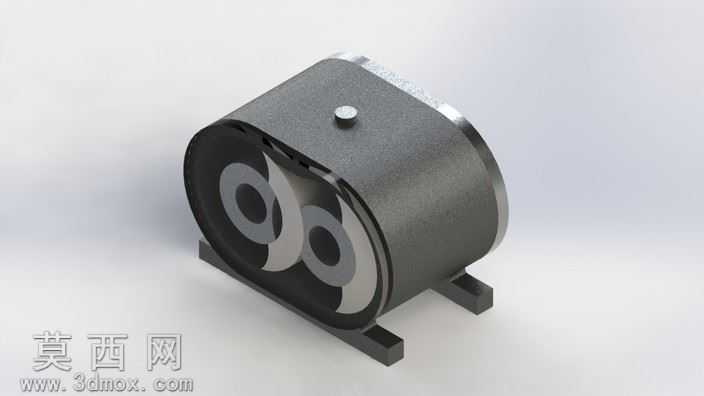

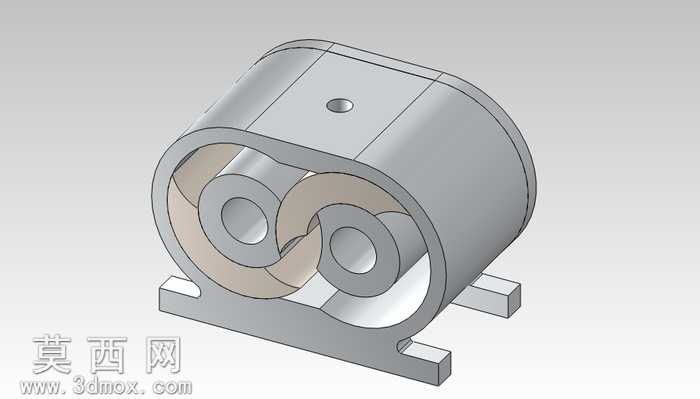

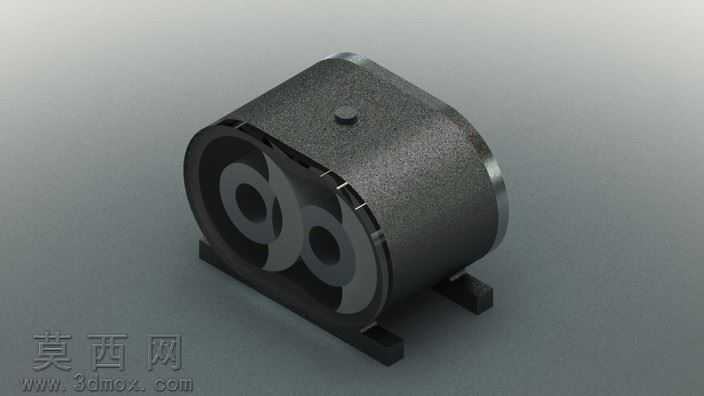

本作品为旋转式蒸汽引擎的三维结构设计，建模过程采用SolidWorks完成全参数化建模，首先依据旋转式蒸汽动力装置的工作原理，确定双啮合转子的型线参数，通过草图绘制完成转子截面轮廓的精准约束，利用拉伸凸台命令生成转子主体结构，对转子的啮合曲面进行曲率检查与平滑过渡处理，保证转子运转过程中无干涉卡滞问题。引擎外壳采用腰型腔体结构设计，建模时先绘制腔体的内外轮廓草图，通过抽壳命令生成壳体基础结构，在壳体顶部预留蒸汽进气孔位，底部设计一体化支撑安装脚，对壳体与端盖的配合面进行公差适配的结构处理，保证腔体密封性能。渲染阶段采用金属材质赋予整体结构，外壳与转子分别设置不同粗糙度的金属质感参数，外壳采用哑光磨砂金属材质，转子啮合面设置高光金属材质以突出运动配合面的加工精度，场景采用柔和的三点布光方案，主光源从斜上方投射凸显腔体内部的转子啮合结构，辅助光源补光消除结构暗部阴影，环境光添加微弱的反射效果提升金属材质的真实感，最终渲染图清晰展现引擎的剖面内部结构，直观呈现双转子的安装位置与腔体的空间布局。设计过程中重点考量旋转式蒸汽引擎的工作逻辑，高压蒸汽从顶部进气口进入腔体后，推动两个相互啮合的转子做反向旋转运动，将蒸汽的压力能转化为转子旋转的机械能，转子与腔体内壁的间隙经过精准设计，既保证运转过程中无摩擦损耗，又能最大程度减少蒸汽泄漏提升动力效率，底部支撑脚的安装孔位经过位置校准，可适配通用的动力安装基座，整体结构紧凑无冗余设计，相较于传统往复式蒸汽引擎，该旋转式结构无往复运动部件，运转振动更小、动力输出更平稳，可作为小型蒸汽动力装置的结构参考，建模过程中所有特征均保留参数化设计记录，可根据实际动力需求调整转子尺寸、腔体容积等核心参数，快速衍生不同功率规格的同类型引擎结构。
