涡轮压缩机叶轮组件三维结构设计

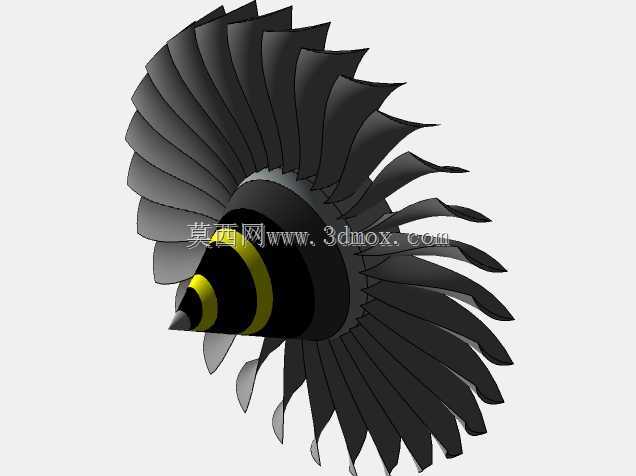

该模型还原的是涡轮压缩机核心的叶轮转子组件，这类部件广泛应用在航空发动机压气机段、车用涡轮增压系统、工业流程气体增压场站、大型空分设备进气压缩单元等场景，是实现气体动能与压力能转换的核心做功部件。从结构设计逻辑来看，该叶轮采用长短叶片交错布置的结构形式，长叶片负责主流通路的气体导流，短叶片用于抑制叶道内的气流分离，降低大流量工况下的涡流损失，相比等长叶片结构，能在相同轮径下拓宽15%左右的稳定工作流量范围，避免小流量工况下的喘振风险。叶片型线采用三元流理论设计，叶根到叶顶的安装角连续变化，适配气流从轴向进气转为径向流出的流动轨迹，减少气流在叶道内的转向冲击。锥型导流头的型线经过流线优化，与轮毂段平滑过渡，避免进气端出现气流滞止区，降低进气阻力。建模过程中，叶片与轮毂采用一体化融合过渡，叶根处做了圆角处理，消除应力集中点，匹配高速旋转工况下的离心力承载要求，避免长期运行出现叶根疲劳断裂问题。从安装边界来看，该叶轮的轮毂中心预留了与主轴配合的安装定位面，可通过键连接或者过盈配合与驱动轴装配，轴向通过锁紧螺母实现轴向定位，安装时需要保证叶轮端面与主轴轴线的垂直度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标问题。叶轮的外径尺寸适配对应流量等级的蜗壳流道，安装时叶片顶端与蜗壳内壁的间隙需要控制在合理范围，间隙过大会导致气体回流泄漏，降低压缩效率，间隙过小则容易在热态运行时出现叶片刮蹭蜗壳的故障。这类叶轮在实际运行时转速通常可达每分钟数万转，因此建模时对叶片的厚度分布做了梯度设计，叶根处厚度更大以承载离心载荷，叶顶处厚度较薄以减少叶顶泄漏流的影响，同时整体做了动平衡去重结构的预留，方便后续生产过程中的动平衡校正。在实际选型应用中，这类叶轮的气动性能直接决定整台压缩机的压比、效率和稳定工作区间，设计时需要匹配对应的进气温度、压力、流量参数调整叶片角度和流道宽度，该三维模型完整还原了叶片的空间型线和轮毂的装配结构，可直接用于后续的气动仿真分析、结构强度校核、加工工艺编制等工作，也可作为同类透平压缩部件设计的参考基准，帮助设计人员快速完成结构方案迭代，减少重复建模的工作量。
