链传动多层辊式剪切送料设备结构

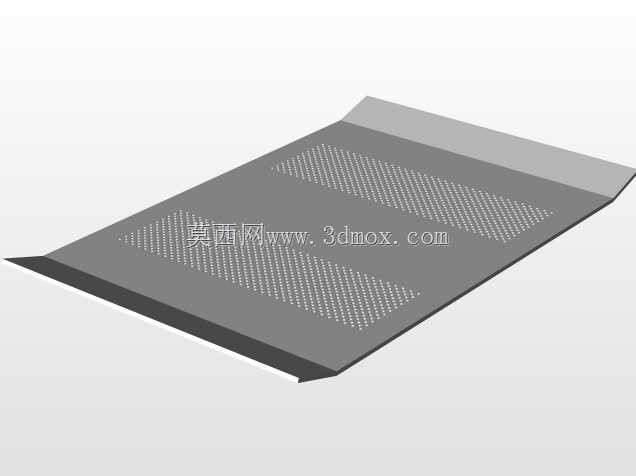

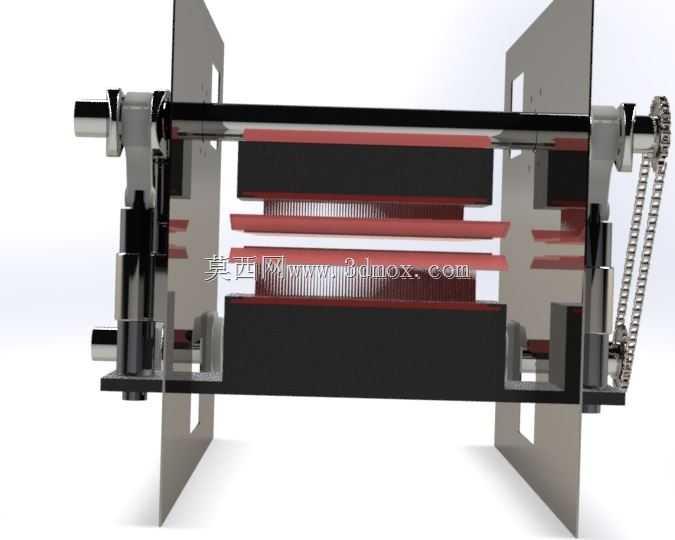

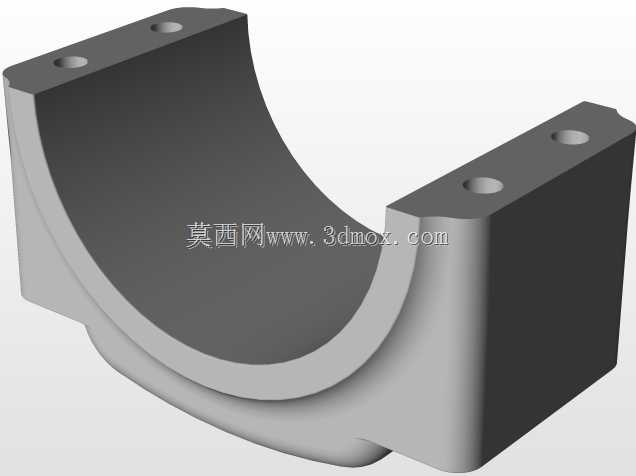

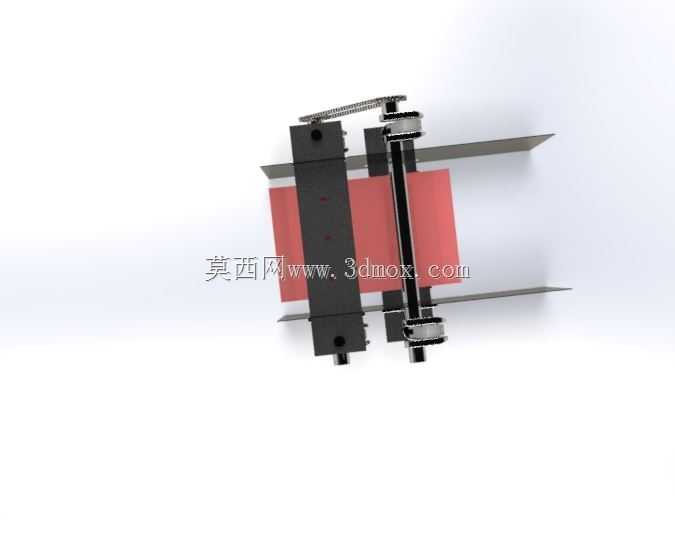

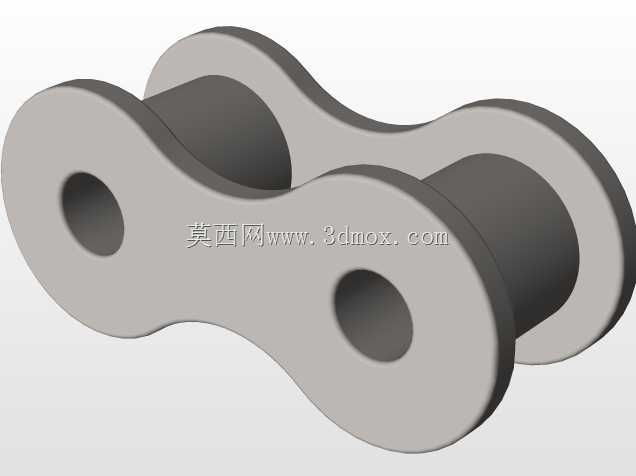

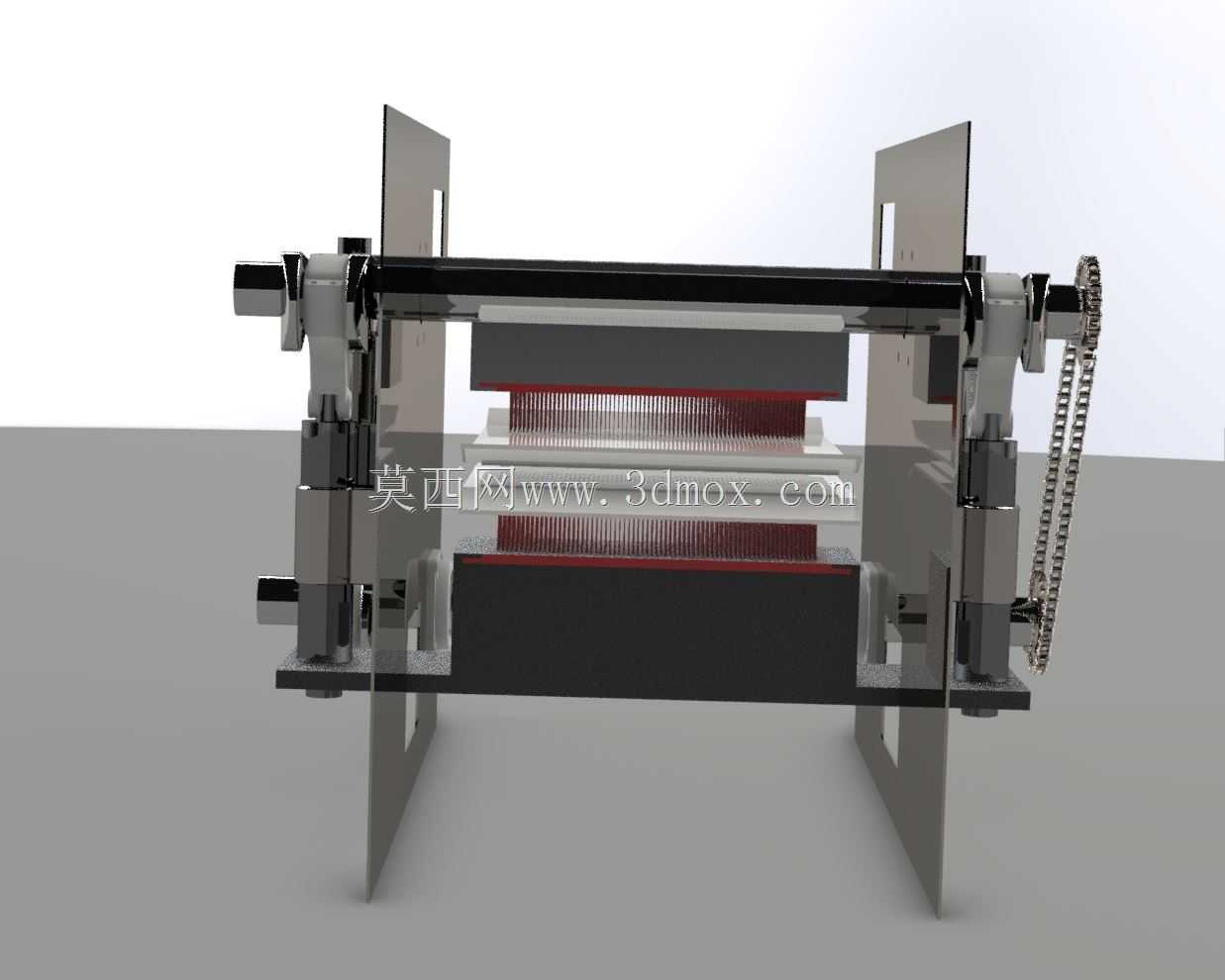

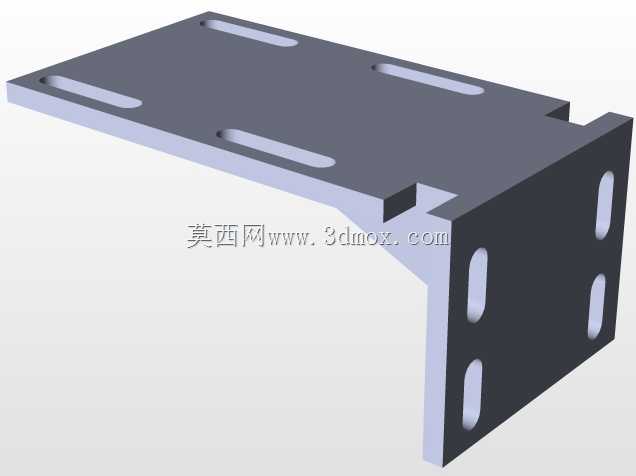

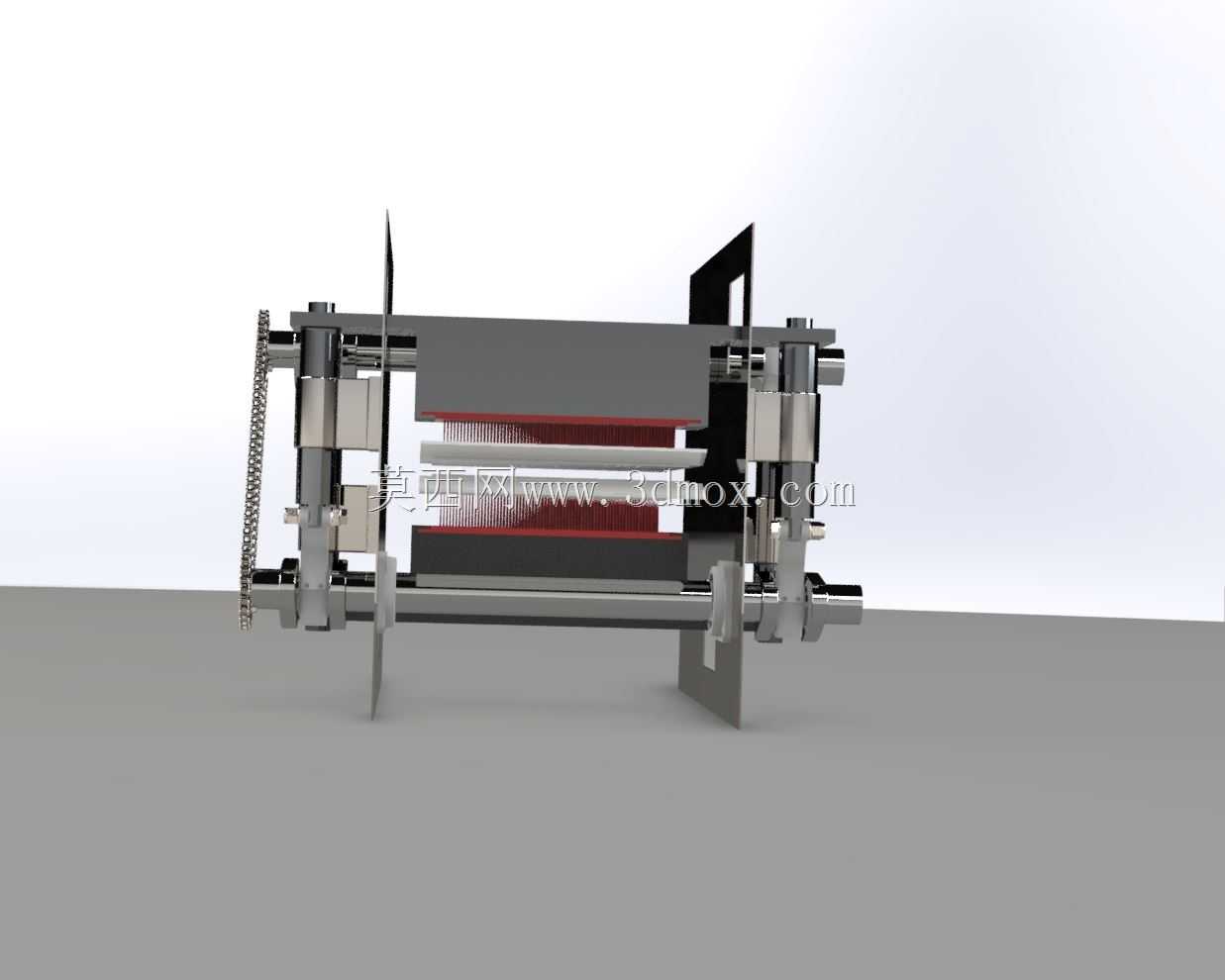

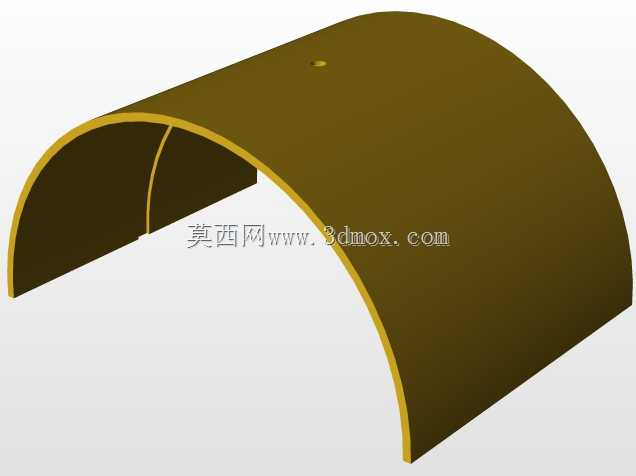

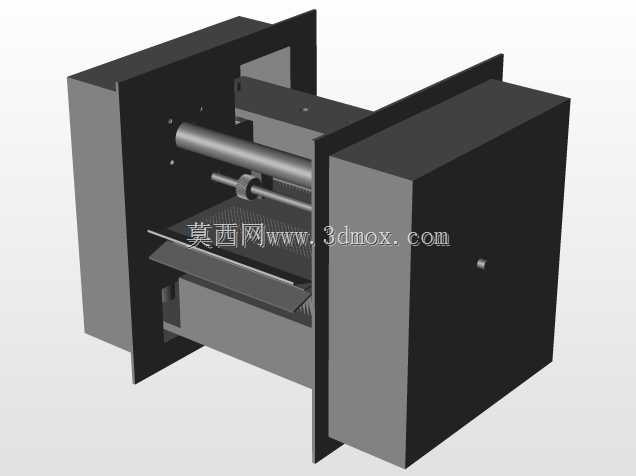

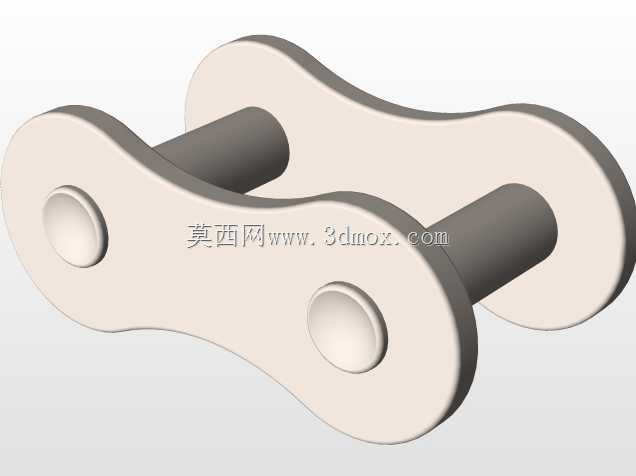

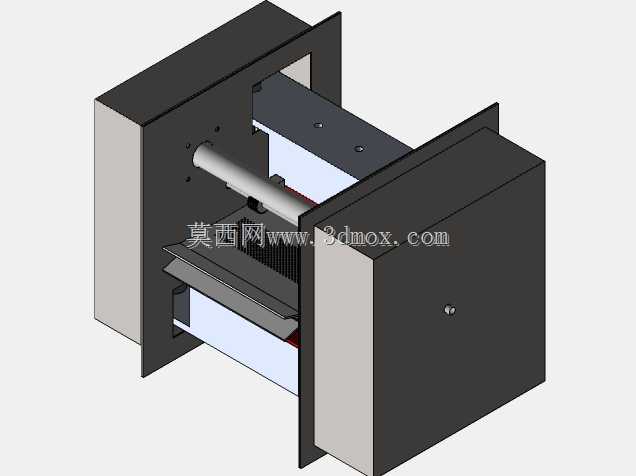

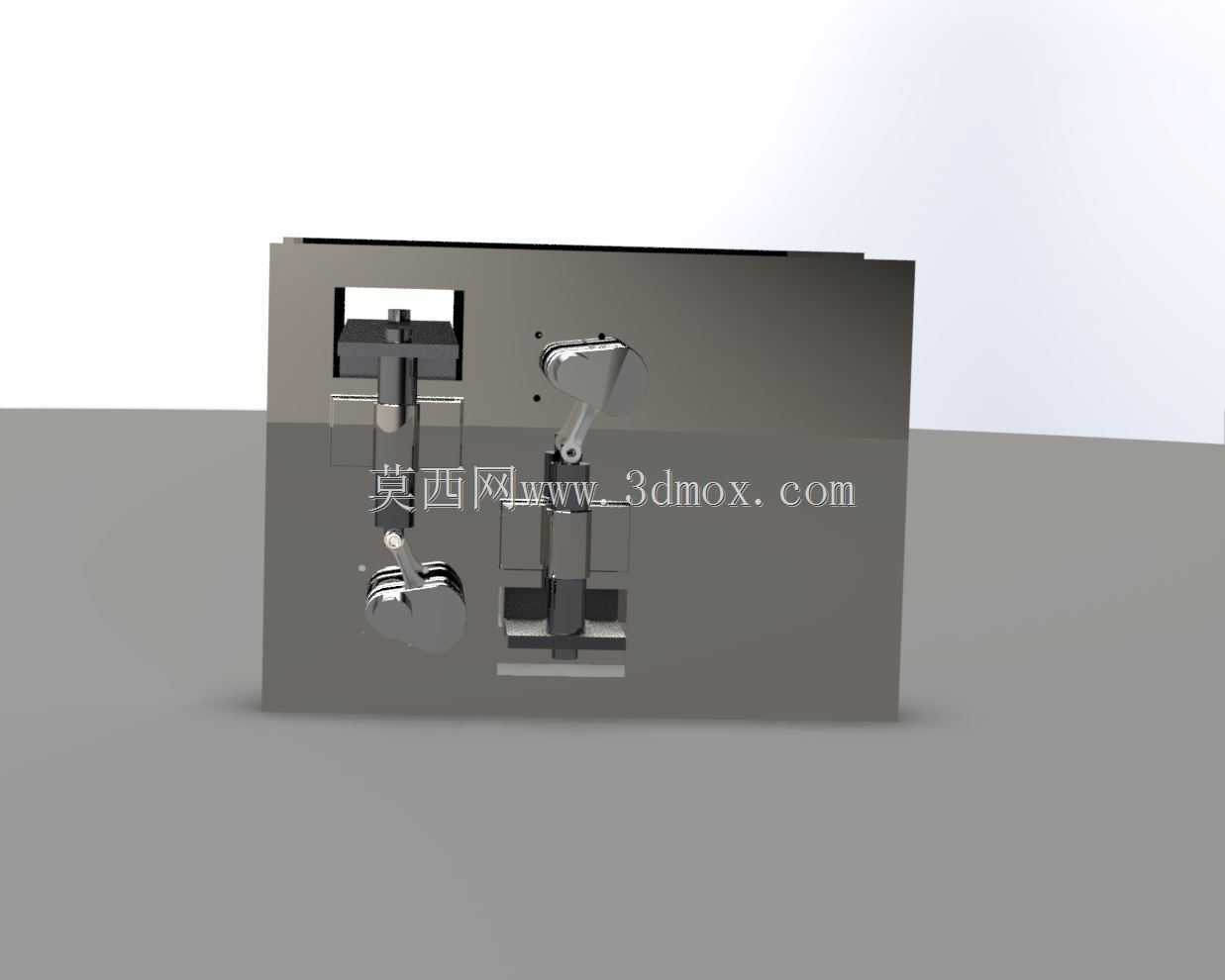

　　该套三维结构围绕薄型片材连续加工场景搭建，整体采用双侧立式支撑板作为承载骨架，所有传动轴、辊压组件、传动链轮以及端部执行构件均跨装在两侧立板之间，形成开放式的贯通作业通道。现场布置时，设备可直接对接片材放卷工位或前序整平输出线，物料沿水平方向从机架中部穿入，经过多组平行布置的红色承托辊面完成定位与张紧，再由横向布置的剪切执行端完成定长切断，整套动作依靠侧部链条与链轮组成的同步传动回路驱动，辊轴回转与切刀动作之间可通过链轮齿数配比保持固定相位关系，避免送料进给与裁切工序出现时序干涉。从结构选型角度看，双侧立板采用厚板切割成型，板面上预留多处轴孔与减重安装窗口，既保证跨距较大的辊轴两端支撑刚度，

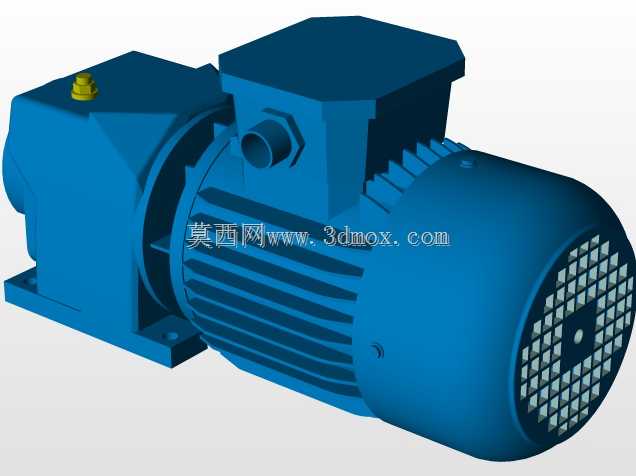

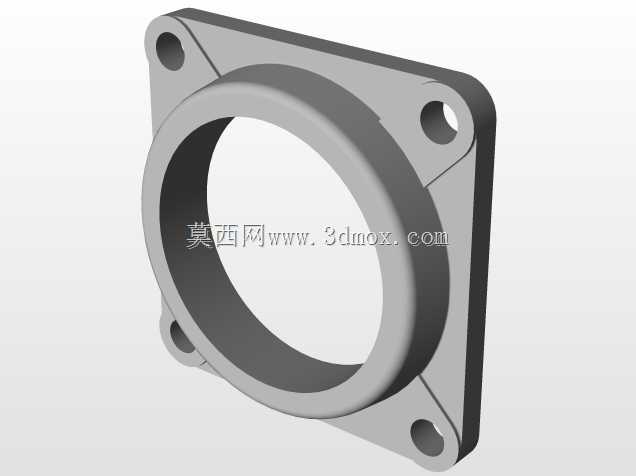

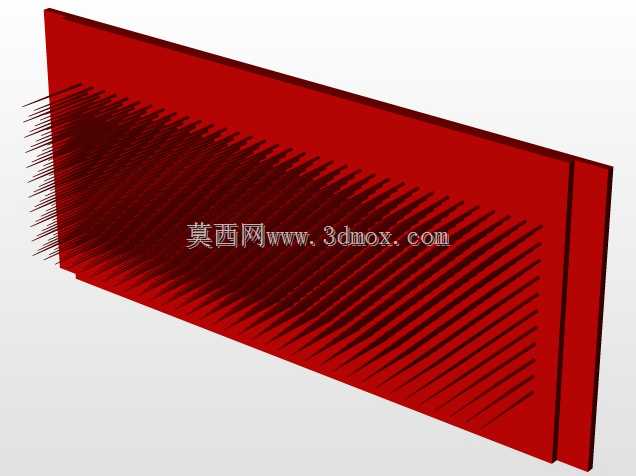

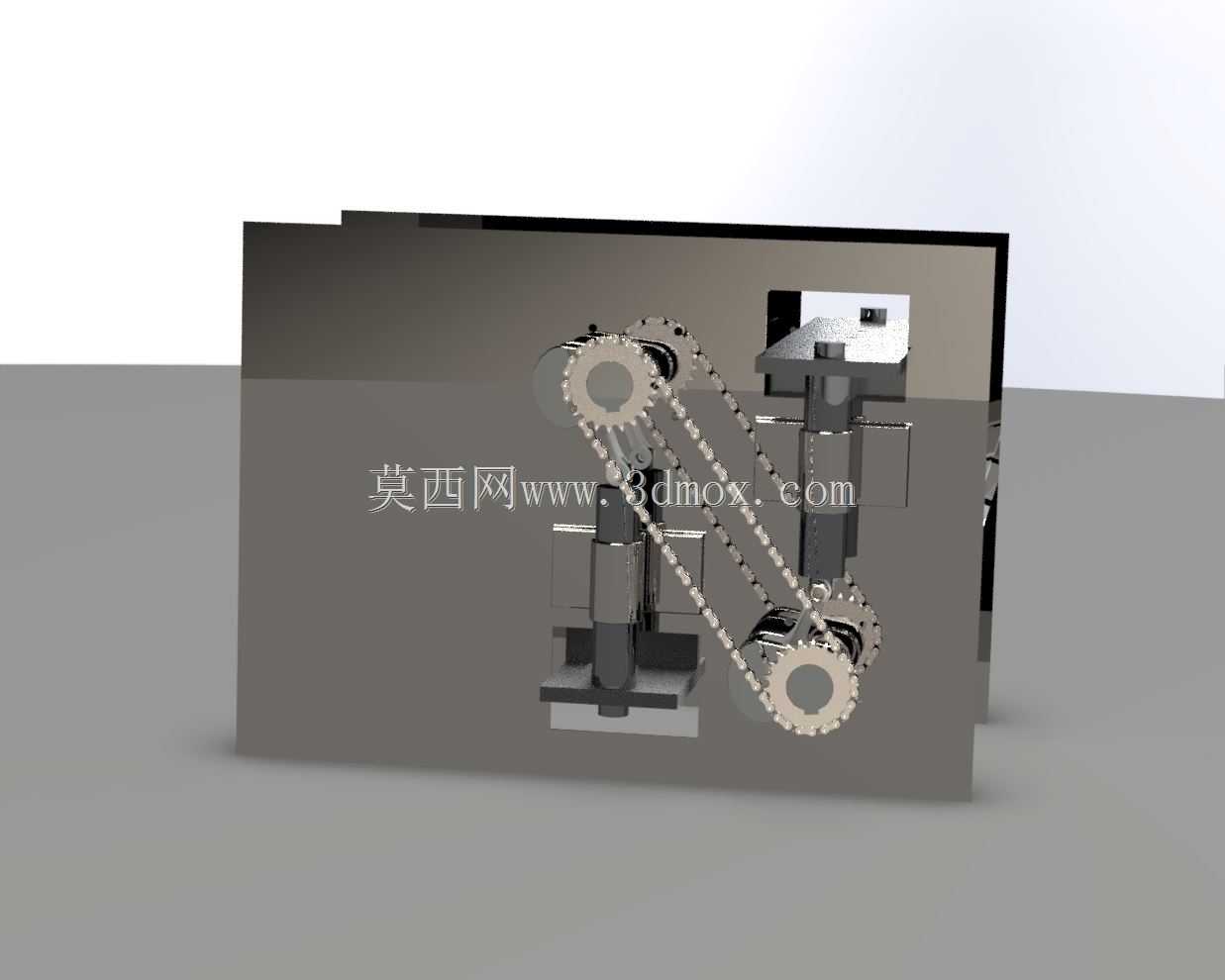

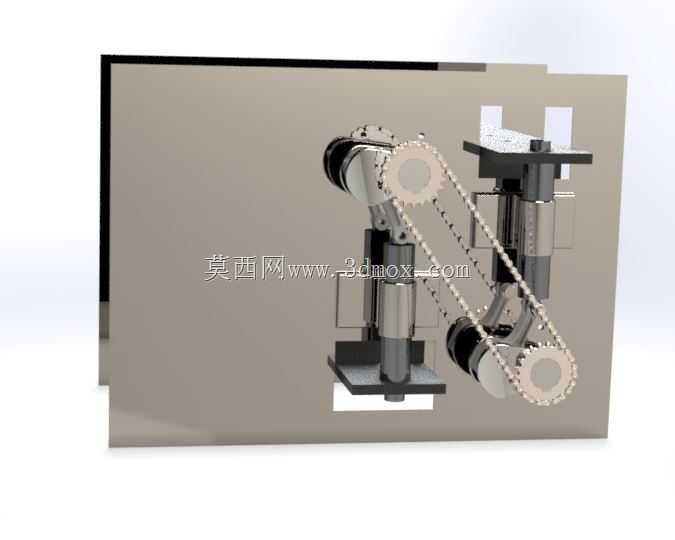

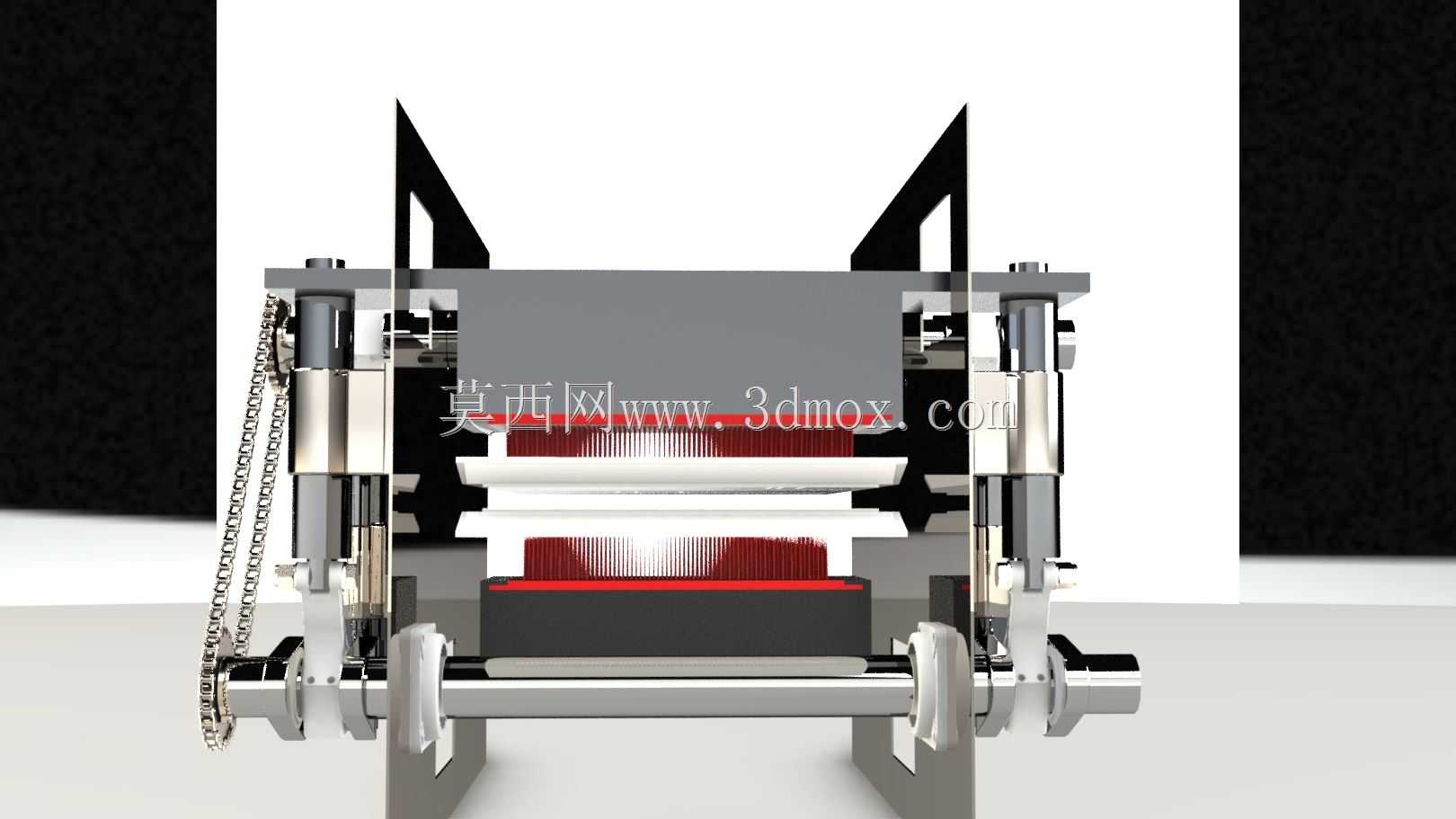

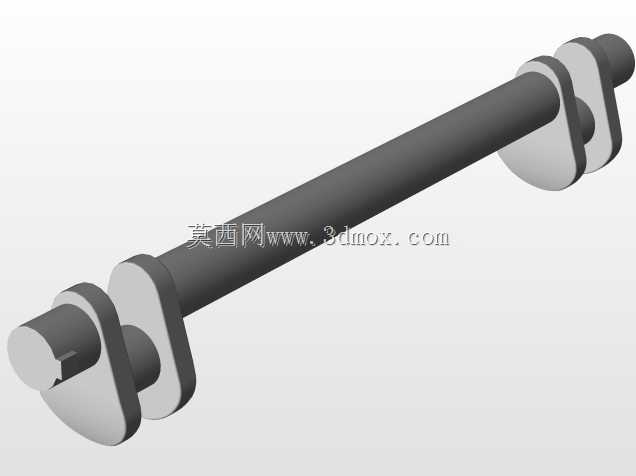

　　也方便操作人员在检修时直接从侧方拆装轴承座与轴端紧固件；各层辊轴平行度在装配阶段可通过立板轴孔的同轴加工基准保证，辊面之间的垂直间距根据待加工片材的厚度范围预留调节余量，更换不同厚度物料时无需改动主体机架，仅需调整对应辊组的安装高度或压紧间隙。侧部传动链沿立板外侧竖向布置，链轮分别固定在各主动辊轴的外伸端，链条张紧段靠近立板板面走线，机架端部预留张紧轮安装位，长期运行出现链条松弛时可通过张紧轮偏移量补偿链节磨损，不需要拆解主传动部件。设备的进料端与出料端均未设置封闭罩壳，在产线集成时可根据车间安全规范额外加装防护栏或光电防护装置，机架底部的两支支脚直接落地承载，安装边界以两侧立板的外轮廓为最大宽度基准，

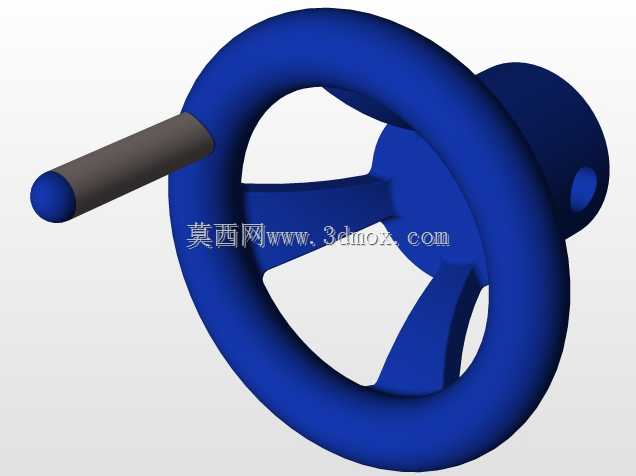

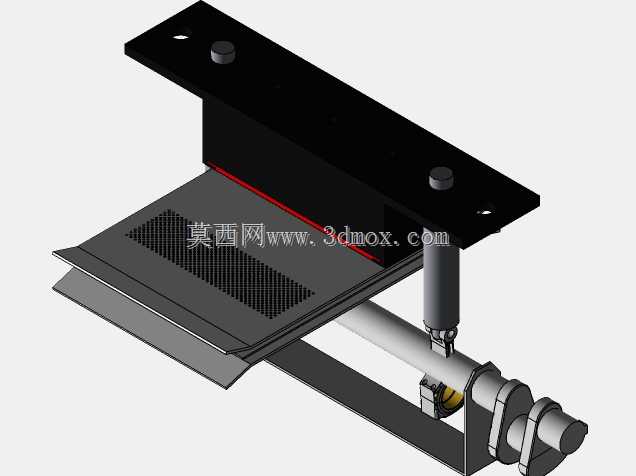

　　传动轴端部的手轮与链轮外沿为侧向突出尺寸，排布产线时需在设备左右两侧预留操作与维护空间，正前方则预留片材穿引、辊面清理的作业距离。设计过程中，各辊轴的支撑位均采用简支梁受力形式核算跨距，物料施压点集中在辊身中段，轴径选取兼顾挠度控制与转动惯量平衡，避免高速送料时辊面出现挠曲变形导致片材走偏；剪切执行端沿横梁横向布置，驱动力通过轴端回转构件传递，动刀行程与辊送料长通过传动比锁合，定长裁切的重复精度依靠机械同步保证，相比独立伺服控制方案，该纯机械联动结构更适合工况固定、大批量连续生产的片材加工车间，维护点集中在链条润滑、轴承点检与辊面清洁三项，备件通用性强，对现场运维人员的技术门槛要求较低。机架立板上的异形开孔除减重作用外，也作为内部辊组的观察窗口，设备运行时可直接透过开孔观察物料在各层辊间的输送状态，出现卡料或跑偏时能够快速定位故障层级。
