方管焊接桌架交叉支撑金属框架

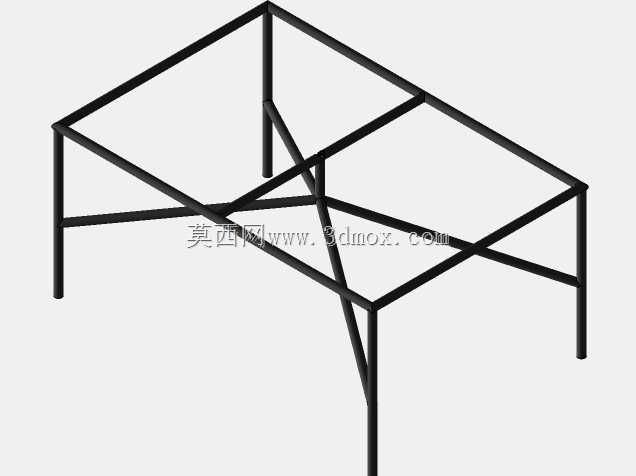

　　这套金属框架结构以矩形管材为主体，呈现出典型桌台类支撑骨架的布置逻辑，适用于工作台、操作台、简易餐桌或设备承托底架等场景。框架整体由长方形外框、四根直立支腿以及多根斜向撑杆组成，杆件之间通过端部相贯或对接形成连续传力路径，外观简洁，受力关系清晰。

　　从实际用途看，这类骨架并不承担复杂运动功能，核心任务是把台面载荷稳定传递到地面，并在使用过程中控制晃动、扭转和局部失稳。长方形外框确定了台面的安装边界，支腿落在四角附近，便于留出腿部操作空间；中部交叉杆件则主要针对框架受扭时的变形问题。桌架在单侧受压、推移或地面不平时，矩形平面容易变成平行四边形，斜撑能够把剪切变形转化为杆件拉压，从而显著提高整体刚度。

　　结构设计上，外框采用前后两根长边与左右两根短边围合，杆件中心线构成明确的矩形轮廓。支腿从框体角部向下延伸，腿端保持平直，可后续加装脚垫、脚轮或调节螺栓。图中斜撑并非简单装饰：一部分杆件从支腿中上部连接到长边框架，另一部分在底部平面内形成X形交叉，分别约束侧向摆动和水平面扭转。这样的布置比单纯增加管材壁厚更经济，尤其在方管截面较薄、跨度较大时，斜撑对稳定性的贡献非常直接。

　　建模时应优先按管材中心线搭建骨架，再统一赋予矩形管截面，这样便于调整桌高、外长、外宽和撑杆角度。焊接节点处需要注意杆件端部切口与相贯关系，若用于生产出图，应在节点位置补充焊接余量、打磨要求和装配定位基准。框架四角是弯矩集中区域，支腿与边框连接不能只按点接触处理；实际加工中通常采用满焊、塞焊或加角码补强。交叉撑的汇合处若存在杆件干涉，可按一根贯通、另一根断开避让的方式处理，也可在交点处加连接板，但要避免现场装配时出现多层杆件错位。

　　外形边界方面，模型呈现长大于宽的长方形比例，高度与普通桌台接近，适合人员坐姿操作或放置轻型设备。台面安装孔可沿上框平面布置，孔位应避开焊缝热影响区，并与管壁中心线保持足够边距。若作为工作台使用，上框可承托木板、钢板或防静电台面；若作为设备底架，则应在支腿底部增加可调脚杯，以补偿地面误差并减少振动传递。

　　从受力细节看，长边中部是竖向挠度较敏感的位置，短边则更多参与抗扭。支腿下端接近地面处没有横向底框，因此腿部空间开阔，便于清扫和座椅推入；但这也要求斜撑必须提供足够的侧向约束。搬运时，框架可从底部交叉杆位置受力，不建议直接提拉单侧长边，以免焊接节点承受附加弯矩。

　　管材规格、壁厚和焊缝尺寸需要结合预期载荷确定。轻型家具可采用较小截面方管，设备支架则应提高壁厚或在支腿顶部加内衬加强件。表面处理可选择喷塑、喷漆或镀锌，其中焊接后的棱角和热变形区应在涂装前打磨平整。若用于潮湿环境，切口和焊缝内部容易积存水汽，端盖与封闭管端的处理需要提前考虑。

　　整体而言，该结构把矩形管的抗弯能力与斜撑的抗剪作用结合在一起，杆件数量不多，但空间约束关系完整。三维设计阶段重点不在于复杂曲面，而在于中心线定位、节点干涉、支撑角度和安装界面的协调；把这些细节处理到位，框架在承重、稳定性和制造装配之间就能取得比较均衡的结果。
