飞机起落架连接支架结构设计

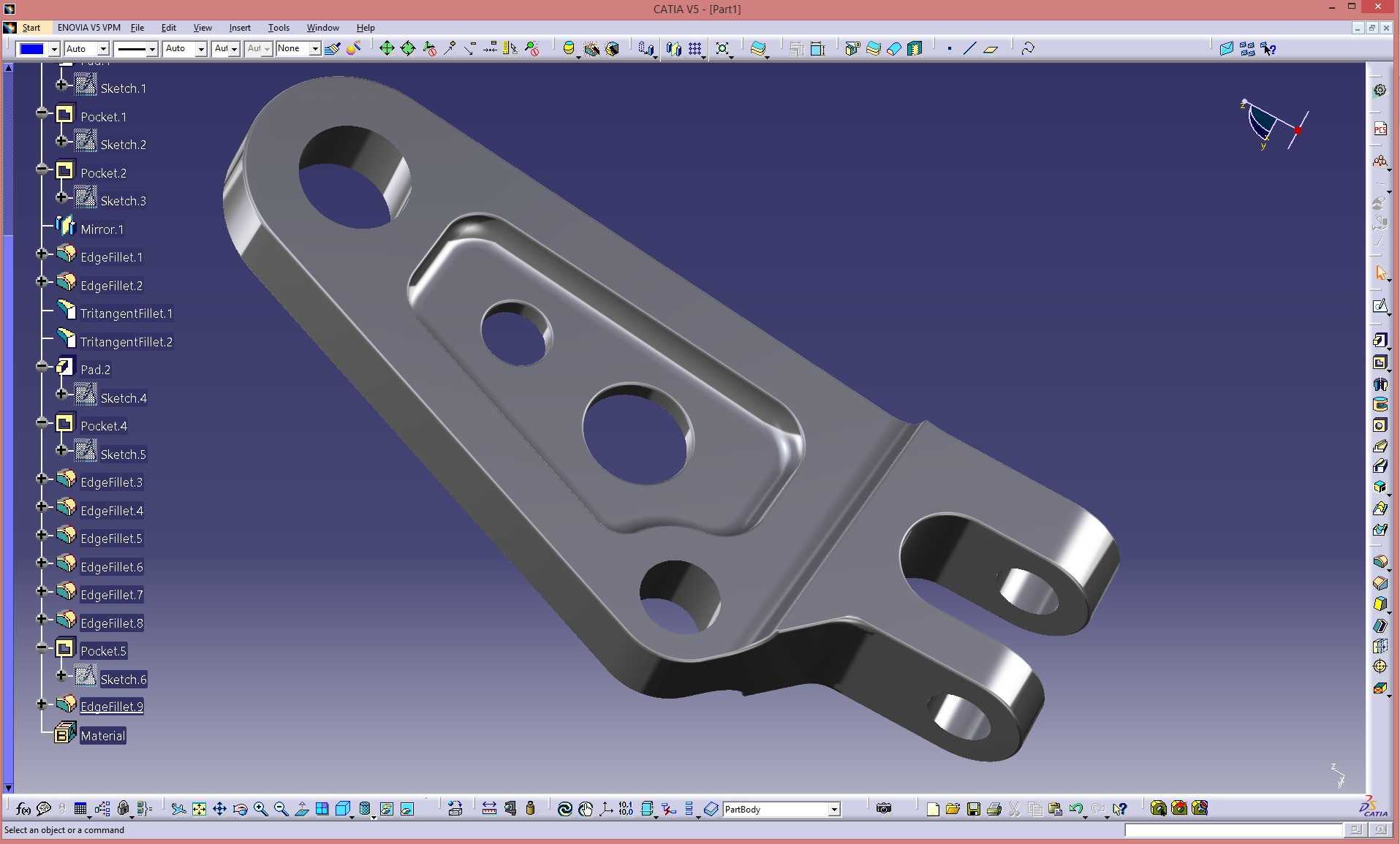

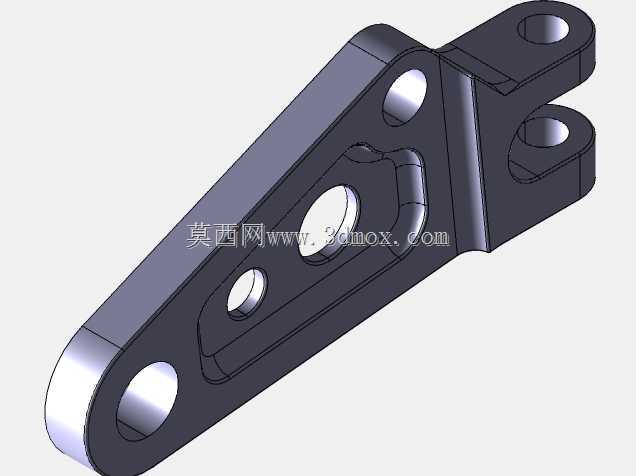

该零件作为起落架总成中的关键连接承力构件，主要应用于民用及通用航空飞行器的起落架系统中，承担起落架收放过程、地面滑跑及着陆冲击阶段的载荷传递作用，是连接起落架主承力结构与作动、缓冲组件的重要铰接载体。从结构功能来看，零件一端设置双叉耳铰接结构，耳孔内预留衬套安装空间，用于与相邻承力构件通过销轴形成转动副，满足起落架收放动作的转动自由度需求，耳孔的同轴度、端面垂直度公差直接影响铰接副的转动顺畅度与磨损寿命，设计时需严格控制孔位的位置度偏差，避免装配后出现卡滞、偏磨问题。零件主体为变截面平板承力结构，板身开设多个大小不一的通孔，其中大直径孔用于主承力螺栓的穿装固定，实现与主承力梁的刚性连接，小孔则用于管线固定、减重以及工艺定位，在保证结构强度满足着陆冲击载荷、地面滑行交变载荷要求的前提下，通过合理的孔位布局去除非承力区域的冗余材料，降低零件自身重量，契合航空零部件轻量化的设计要求。零件表面设置多处局部加强凸台，在孔位周边、截面突变位置做圆角过渡处理，避免应力集中导致的疲劳断裂问题，凸台结构同时提升了连接面的局部刚度，防止螺栓预紧后零件出现局部变形。从安装边界来看，零件的整体轮廓尺寸需匹配起落架舱内的安装空间，双叉耳的开档尺寸需与对接接头的厚度适配，板身各孔位的中心距严格按照装配协调尺寸设计，保证装配时无需额外修配即可实现精准对接。设计过程中需结合起落架的受载工况，对零件进行静强度校核、疲劳寿命仿真，验证不同工况下的应力分布是否在材料许用应力范围内，同时考虑零件的加工工艺性，外形轮廓尽量采用铣削可加工的规则曲面，减少特殊工艺的使用，降低加工难度与制造成本，铰接耳孔需预留精加工余量，热处理后进行铰削加工保证孔的尺寸精度与表面粗糙度，满足铰接副的配合要求。
