四合一汽车排气歧管结构设计

这款四合一排气歧管主要应用在直列四缸内燃机的排气系统端，承担着将四个气缸排出的高温废气汇总导入排气总管的核心作用，是发动机进排气模块里直接影响排气效率、气缸扫气效果的关键零部件。从实际装车场景来看，这类歧管多适配小排量自然吸气乘用车发动机，安装位置紧贴气缸盖排气侧，周边需要预留隔热罩、氧传感器的安装空间，同时要避开发动机悬置、冷却管路的布置边界，避免运行过程中出现干涉磨损。

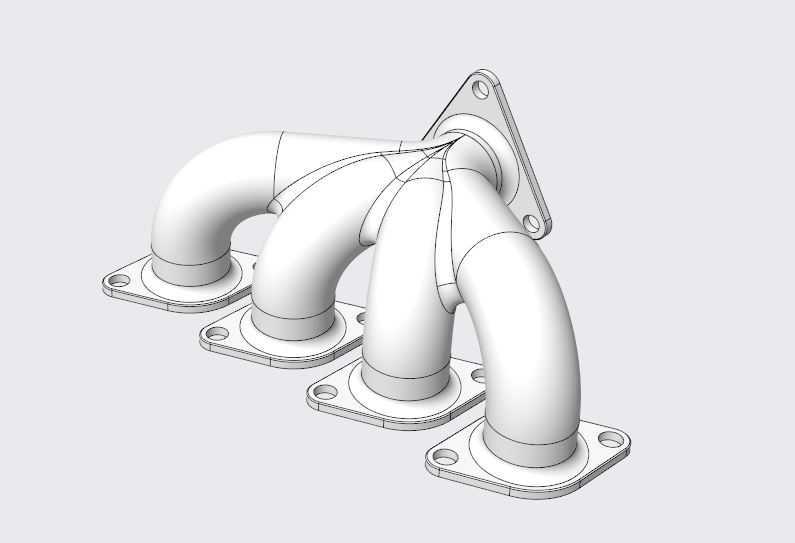

设计层面首先要考量的是各支管的流道顺滑度，四个支管从气缸盖侧的独立法兰接口逐步汇流到总出口法兰，每一段流道的曲率都经过反复调整，尽可能降低各缸排气的干涉阻力，避免出现排气背压过高导致的动力输出损耗。每个支管与气缸盖连接的端面都采用带安装孔的法兰结构，法兰面的平面度公差需要控制在合理范围，保证装配后密封性能达标，防止高温废气泄漏引发周边部件老化。总出口端的法兰用于对接下游三元催化器或者排气前管，安装孔位的位置度需要匹配整车排气系统的装配基准，减少总装环节的对位难度。

从结构强度角度考虑，歧管的管壁厚度需要兼顾耐热变形能力与整体重量，毕竟发动机运行时排气温度可达数百摄氏度，长期冷热交替工况下如果壁厚设计不合理，很容易出现热疲劳开裂的问题。各支管的交汇处做了圆滑过渡处理，没有尖锐的转角结构，既可以减少气流紊流带来的排气噪音，也能避免应力集中导致的结构失效。安装边界上，四个缸侧法兰的孔位间距严格对应气缸盖的排气口布局，总出口法兰的朝向角度需要匹配发动机舱的整体布置，保证装配后整个排气系统的应力处于合理区间，不会因为整车振动出现连接部位松动。

建模过程中采用曲线通过点、扫掠等方式构建流道主体，再通过加厚、布尔运算生成实体结构，法兰部分单独建模后与支管主体合并，最后对所有连接转角做倒圆角处理，既符合铸造工艺的脱模要求，也能进一步优化结构应力分布。这类歧管在实际量产中多采用铸铁或者不锈钢铸造工艺，建模时预留的拔模斜度、加工余量都需要匹配后续的生产工艺要求，避免设计模型无法落地生产。
