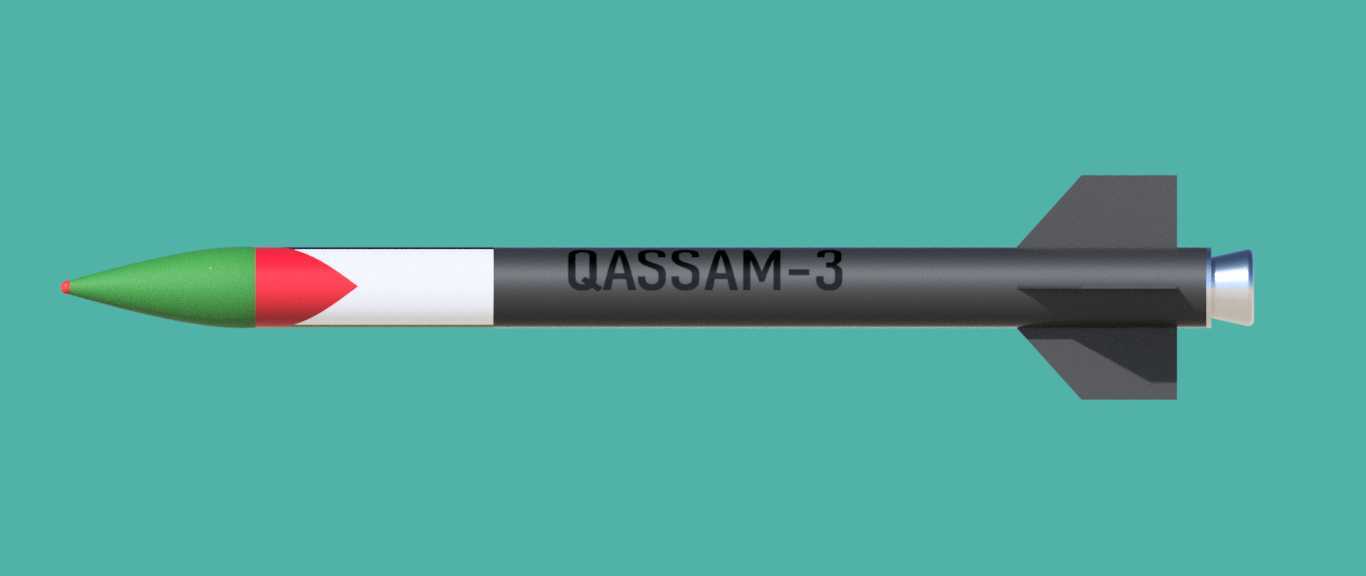

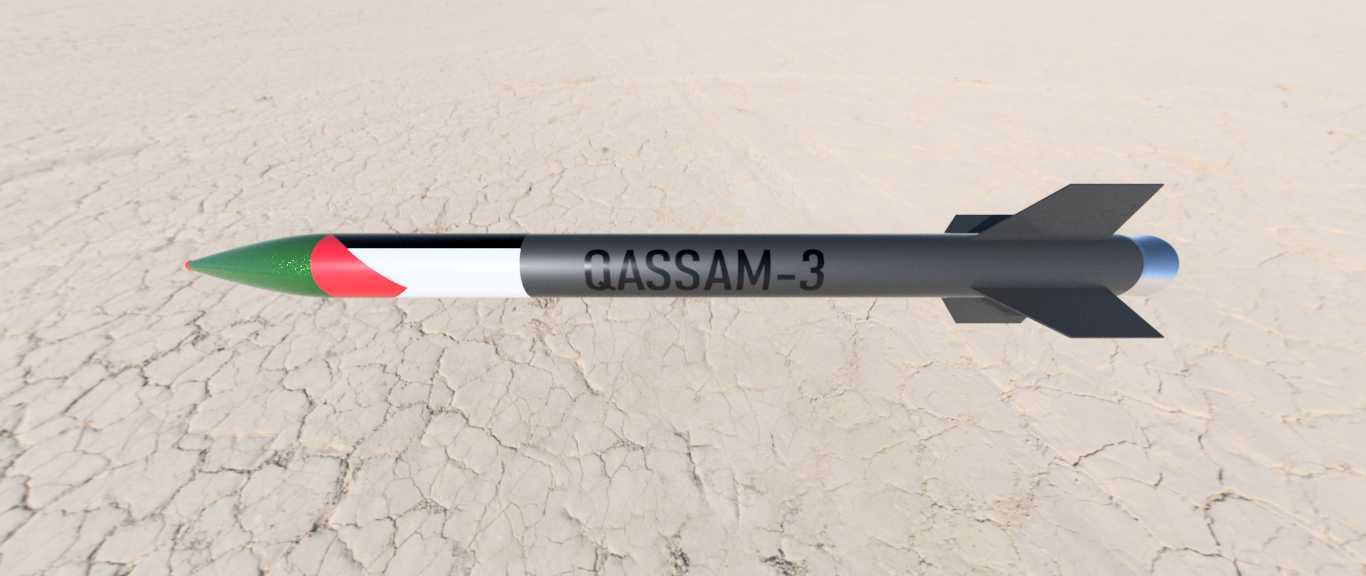

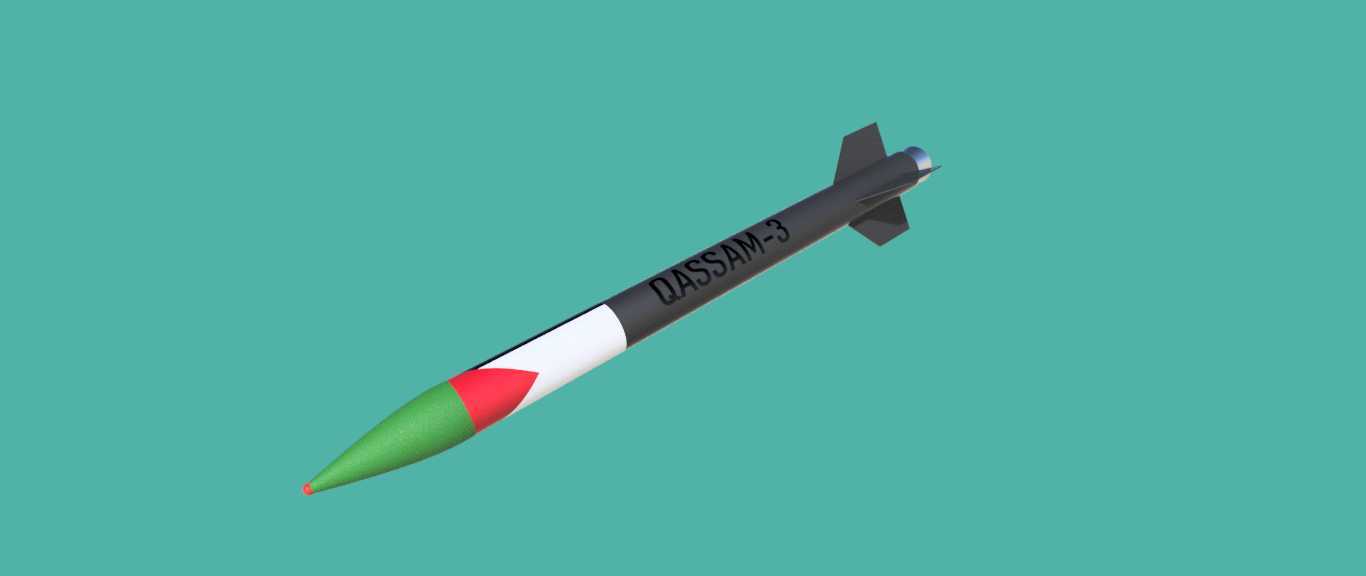

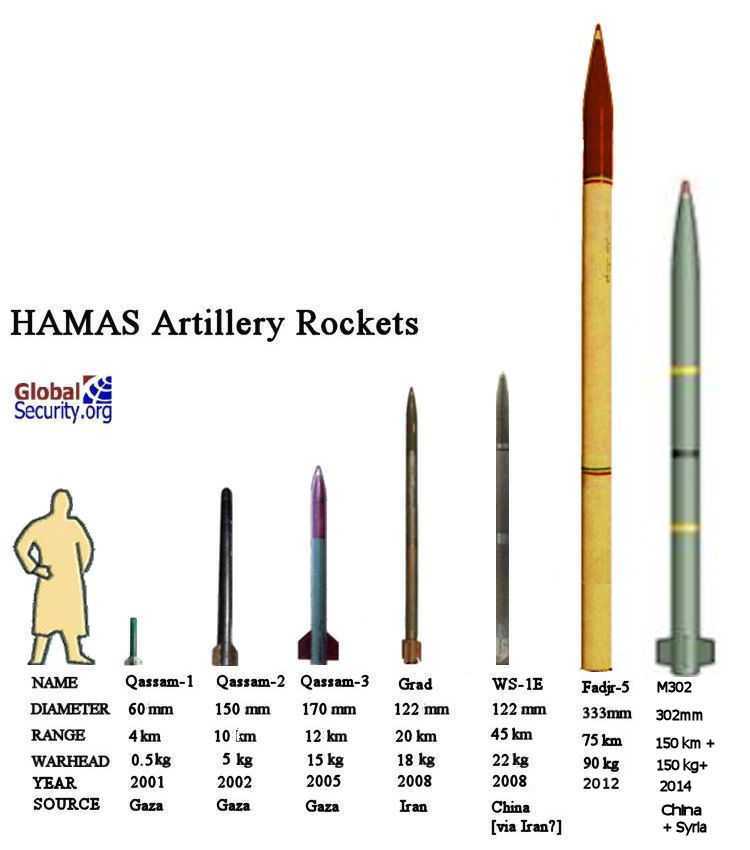

卡萨姆-3型火箭弹结构三维数模

该款火箭弹的结构设计围绕简易推进与战场实用需求展开，整体采用圆柱弹体搭配尖锥形弹头的经典布局，弹身尾部设置四片对称布置的固定式尾翼，用于保障飞行过程中的自旋稳定与航向精度，无需额外复杂的制导组件即可实现一定距离内的火力投射。弹体前段为战斗部舱段，设计装填15公斤量级的装药，战斗部与推进舱段采用螺纹连接结构，便于生产装配环节的快速对接，同时兼顾勤务处理阶段的安全性，避免非作战状态下的误触发风险。推进系统采用糖基推进剂作为动力源，这类推进剂原料获取门槛低、制备工艺简单，不需要复杂的工业生产条件即可完成浇筑成型，燃烧室内的推进剂药柱采用端面燃烧构型，能够在短时间内提供稳定的推力输出，将弹体推送至预定射程范围。弹体头部的整流罩采用渐缩尖锥造型，能够有效降低飞行过程中的空气阻力，减少跨音速阶段的激波干扰，提升弹丸终点的动能留存。尾翼采用薄板式矩形翼面，直接与弹体尾部外壳铆接固定，省去了复杂的折叠展开机构，大幅降低了生产加工的难度与成本，同时也减少了发射过程中的机械故障概率。从安装边界来看，该型火箭弹不需要专用的发射管适配，简易的导轨式发射架甚至固定式支撑装置即可完成发射部署，对发射阵地的条件要求极低，适合快速机动作战场景下的使用。在结构建模过程中，各舱段的连接位置均做了同轴度公差适配设计，保证弹体整体的回转精度，避免飞行过程中因质量偏心导致的弹道偏移；弹体外壳采用薄壁卷焊结构设计，在保证结构强度能够承受推进剂燃烧膛压的前提下，尽可能降低弹体自身的结构重量，提升有效载荷占比。弹体尾部的喷管采用收敛式构型，能够将推进剂燃烧产生的高温高压燃气加速喷出，将热能高效转化为弹体前进的动能，喷管与燃烧室采用过盈配合加密封胶的连接方式，避免高温燃气泄漏导致的推力损失。整体设计没有冗余的复杂结构，所有零部件均围绕易生产、易装配、易部署的核心需求展开，各部件的外形尺寸均适配简易加工设备的加工能力，不需要高精度的数控加工设备即可完成全部零部件的生产制造，能够在非工业化条件下实现批量生产列装。
