轻量化航空轴承支撑结构设计

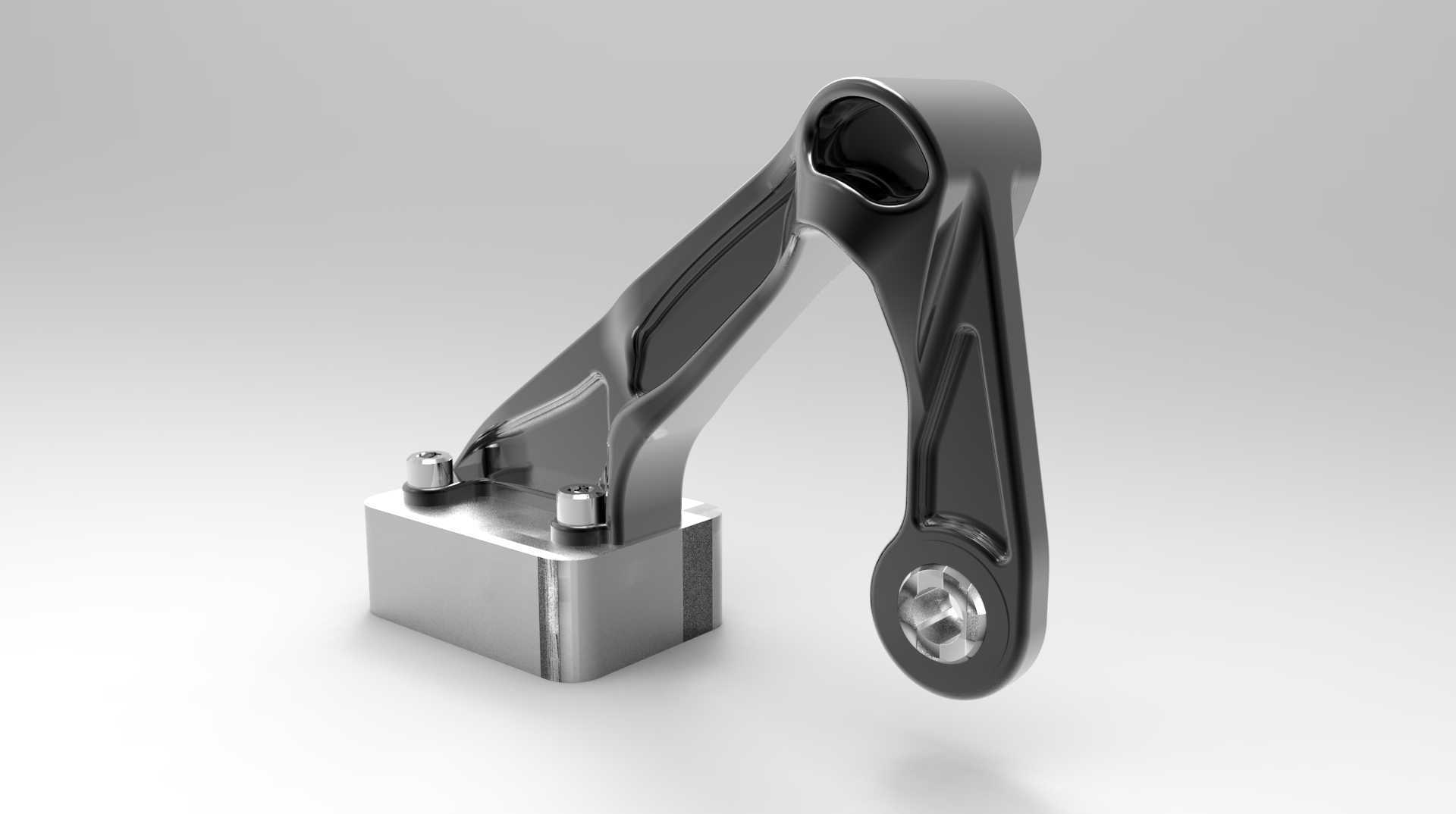

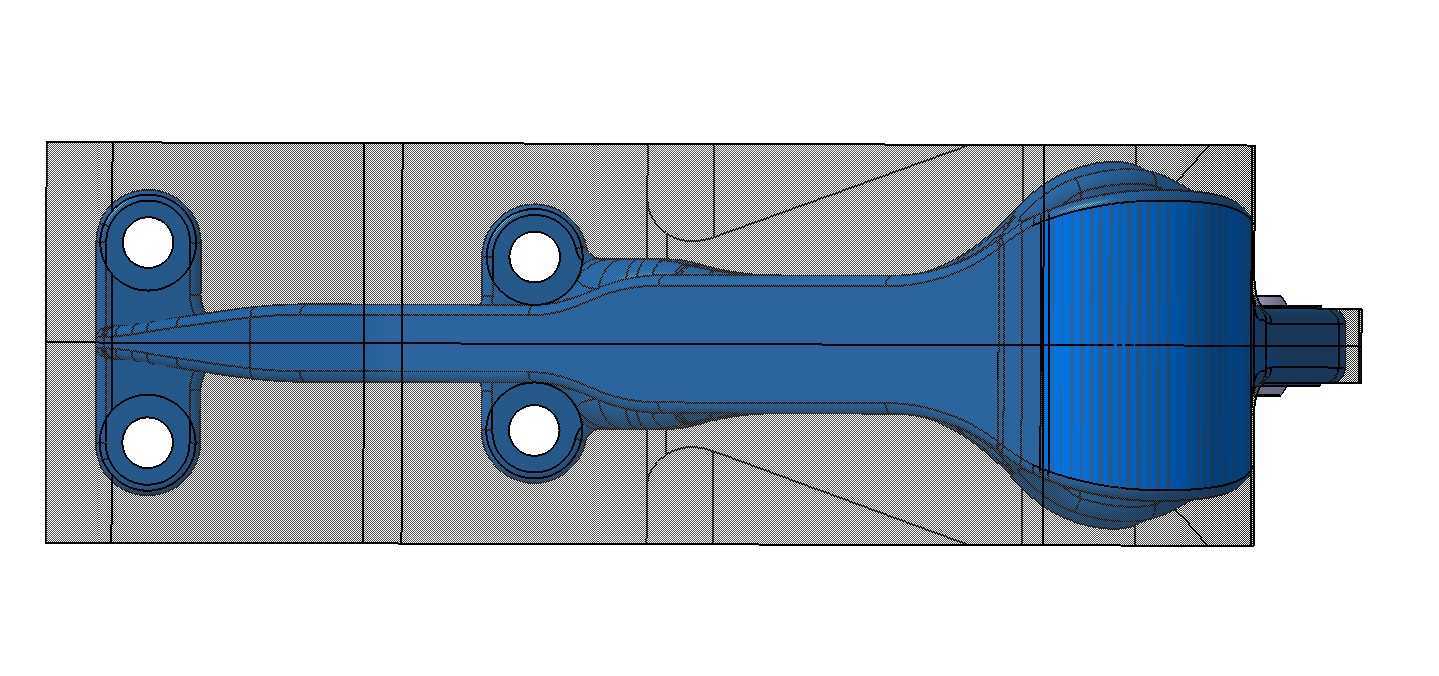

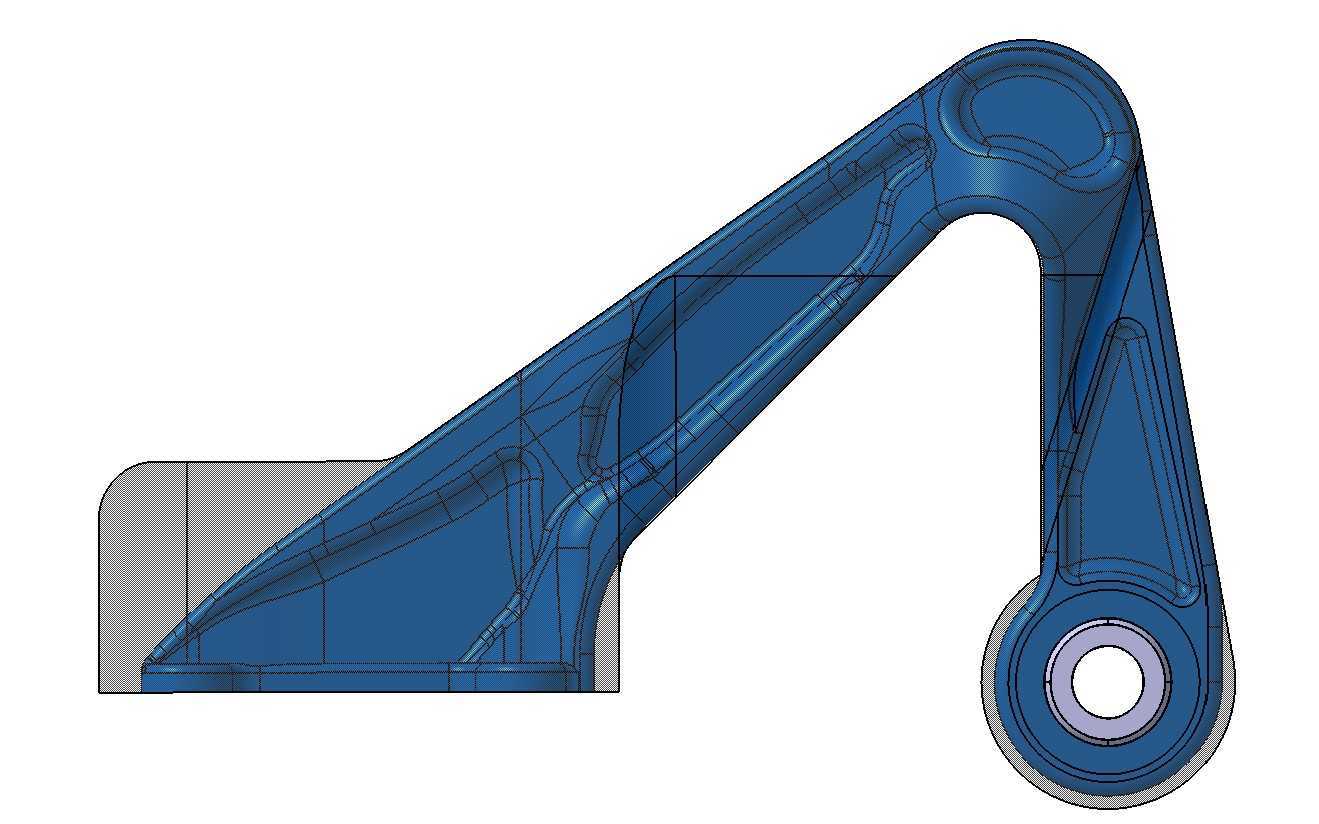

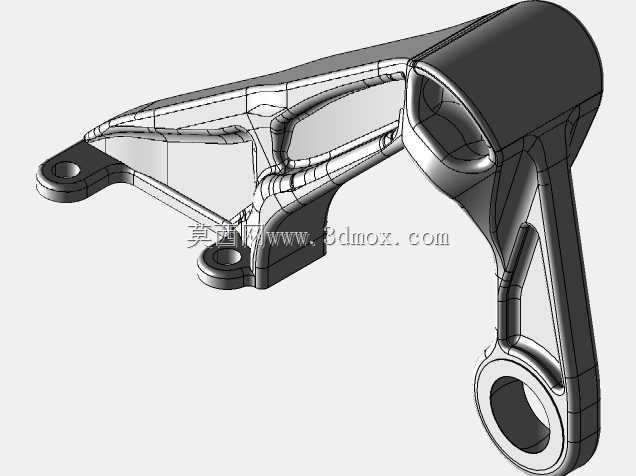

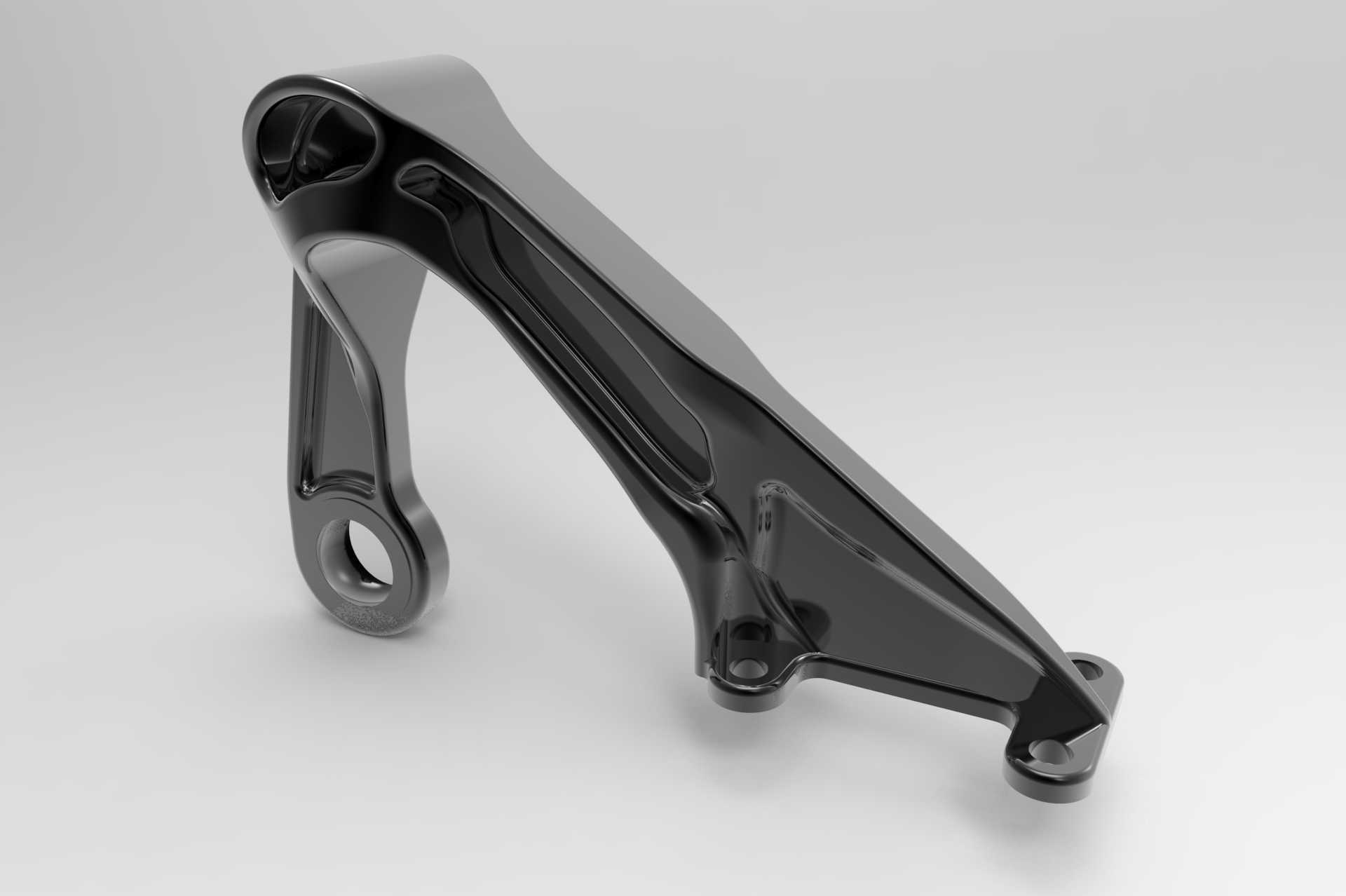

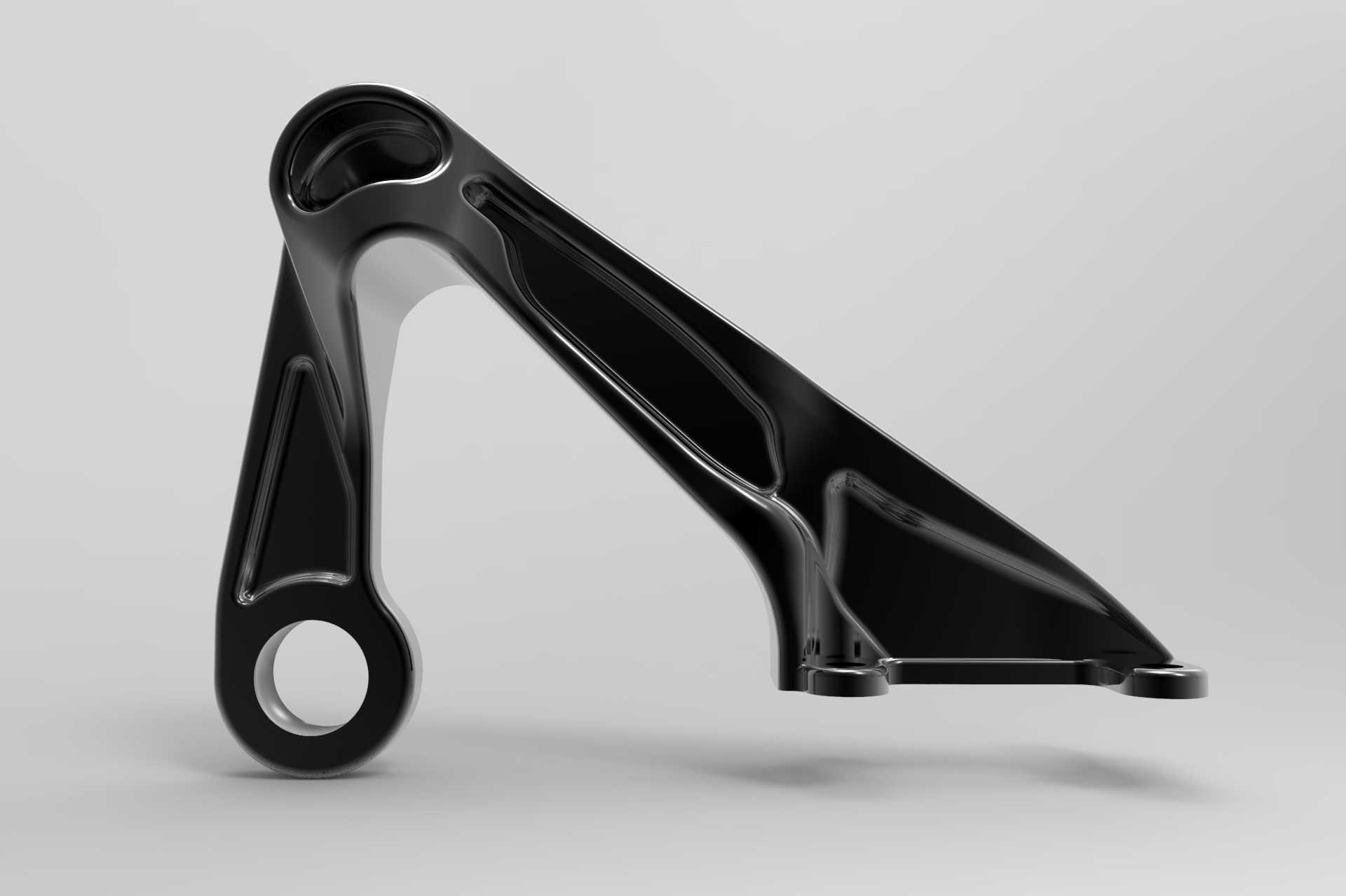

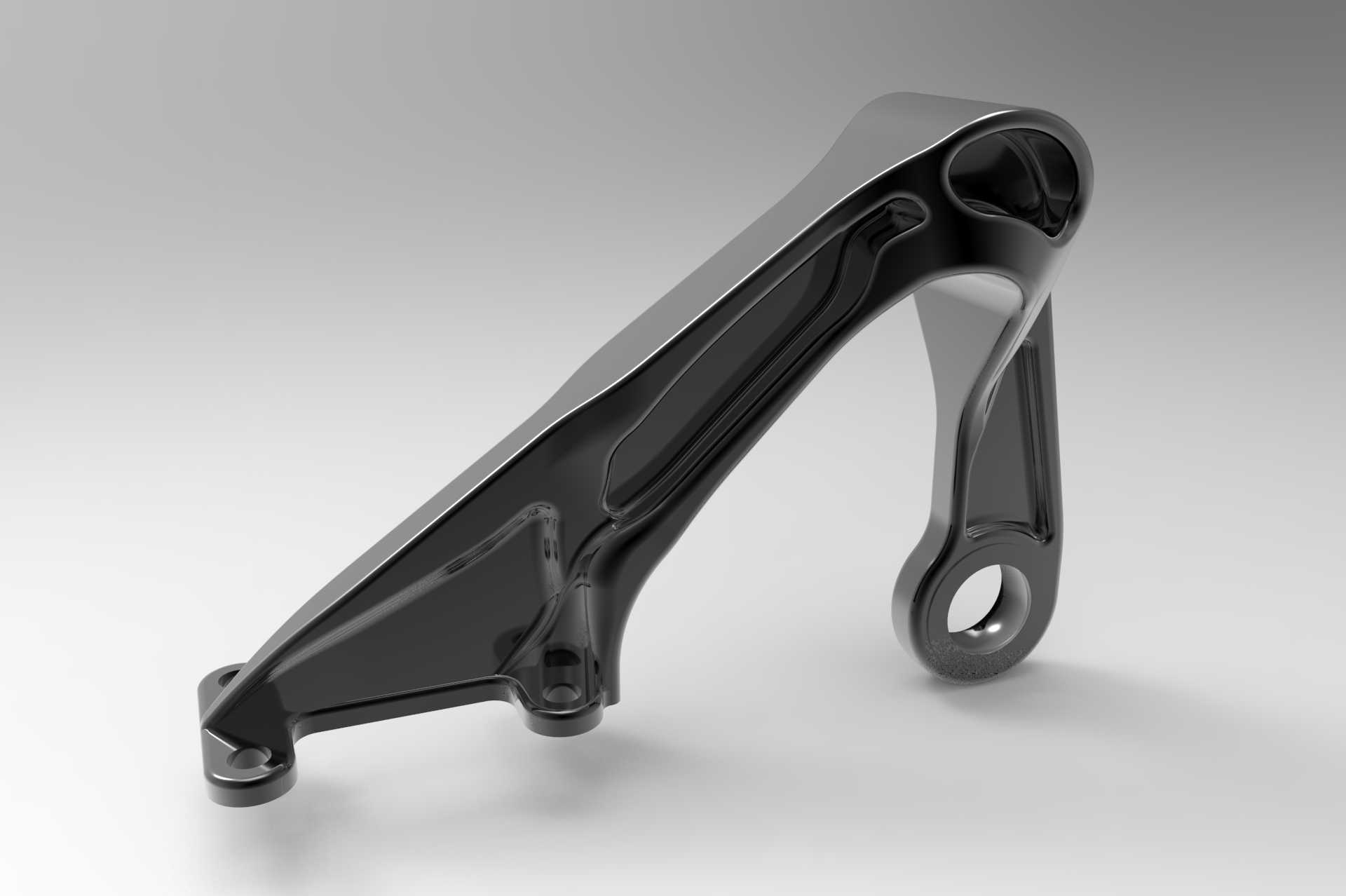

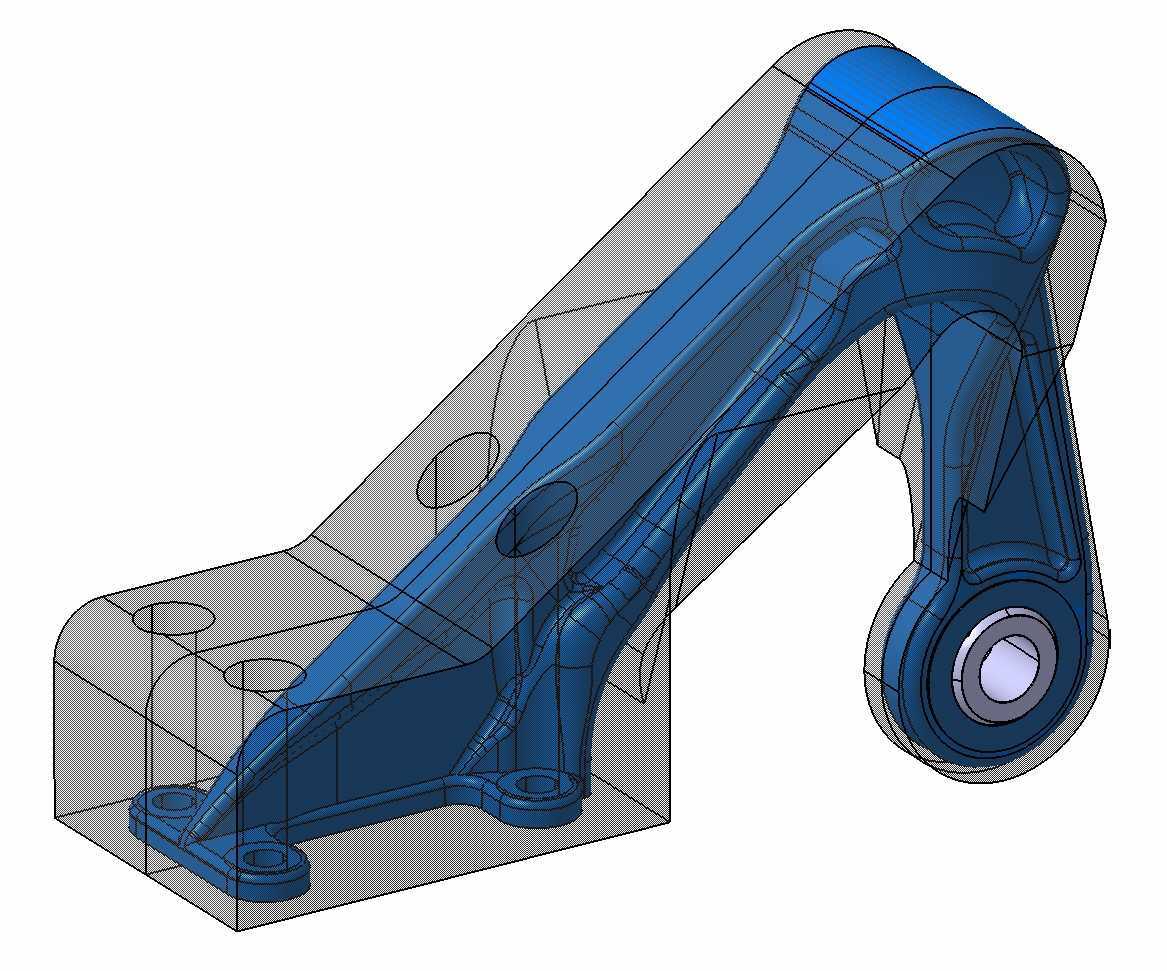

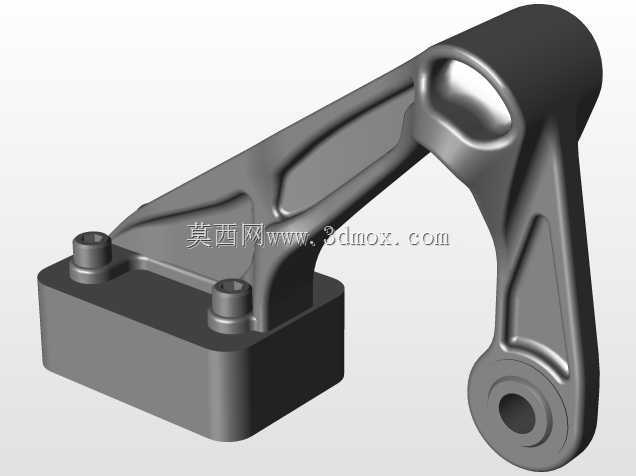

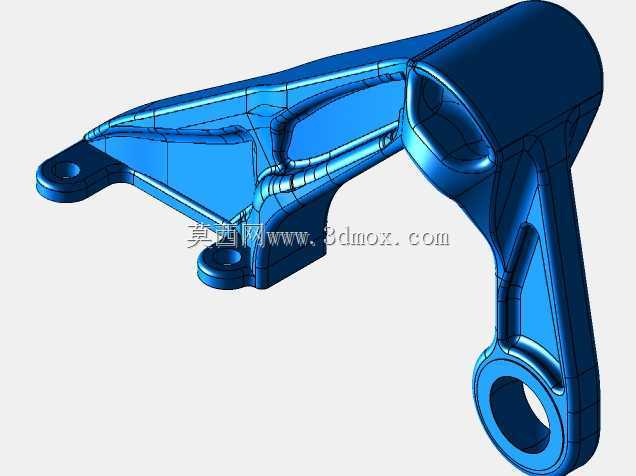

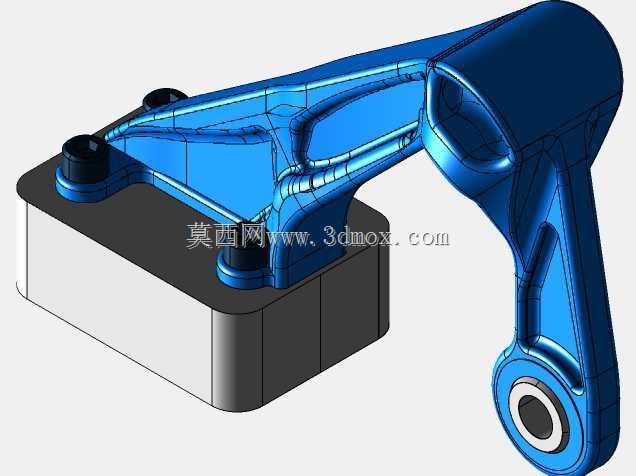

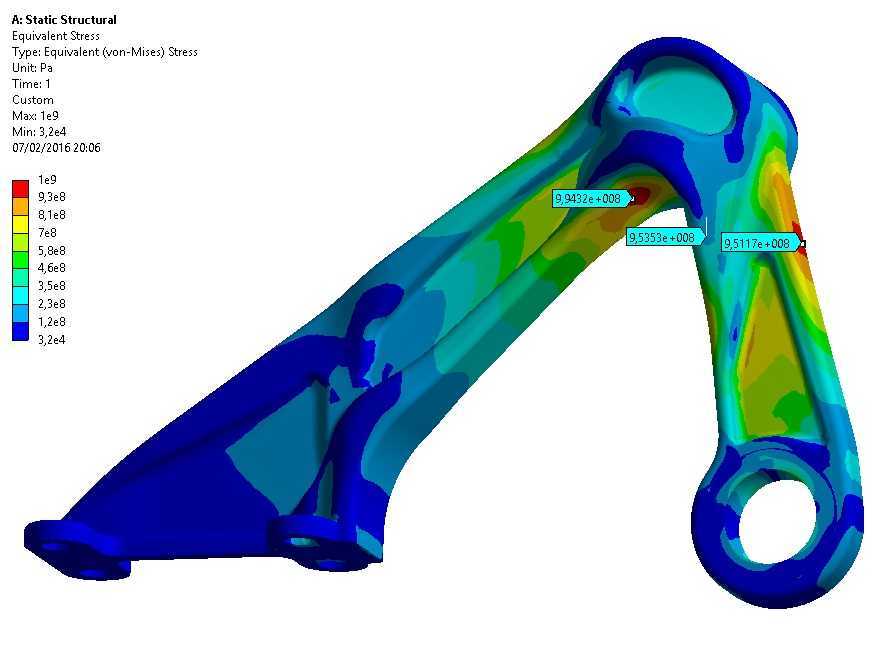

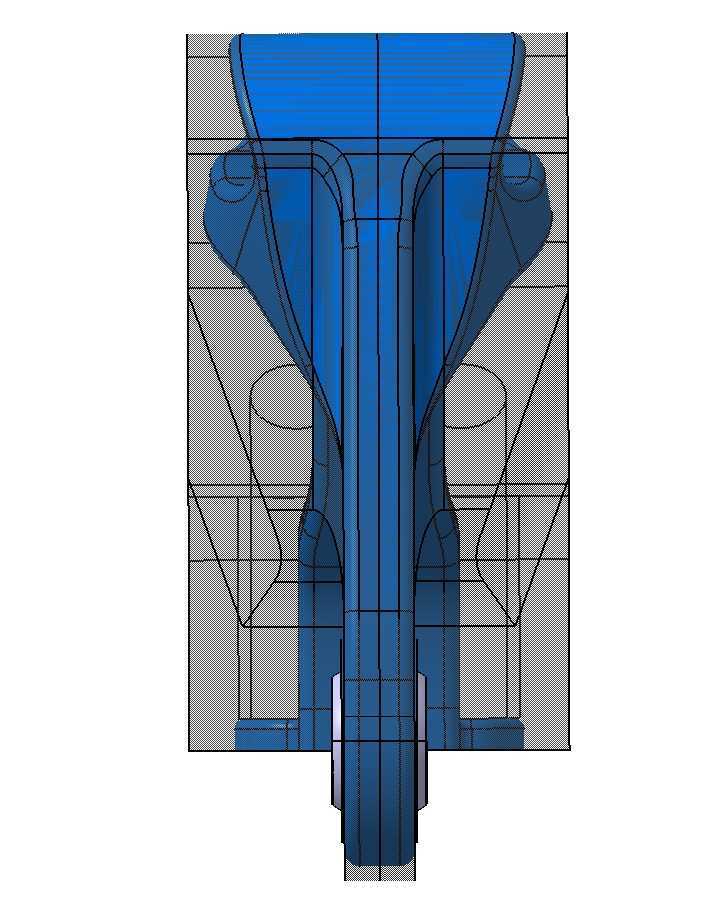

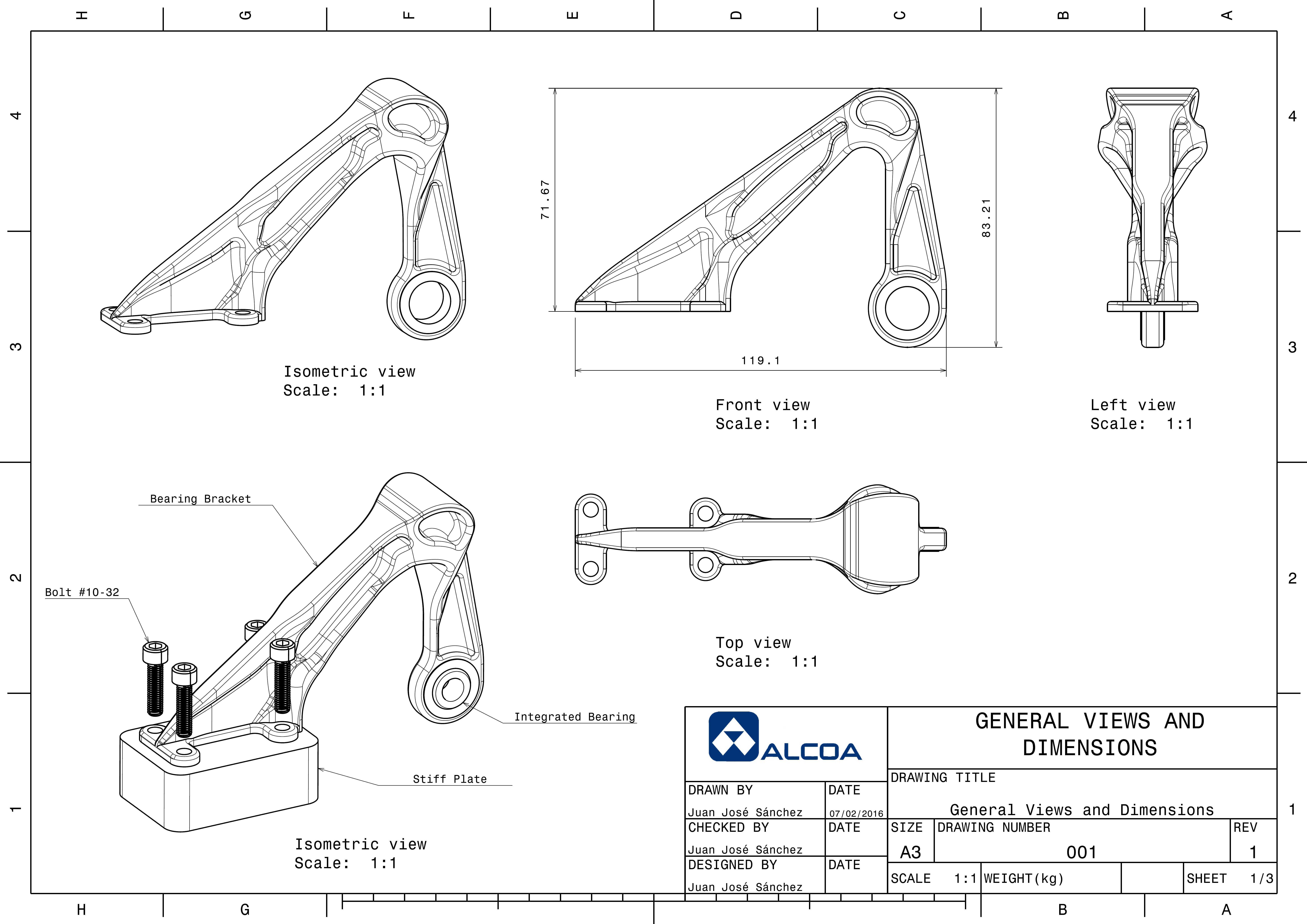

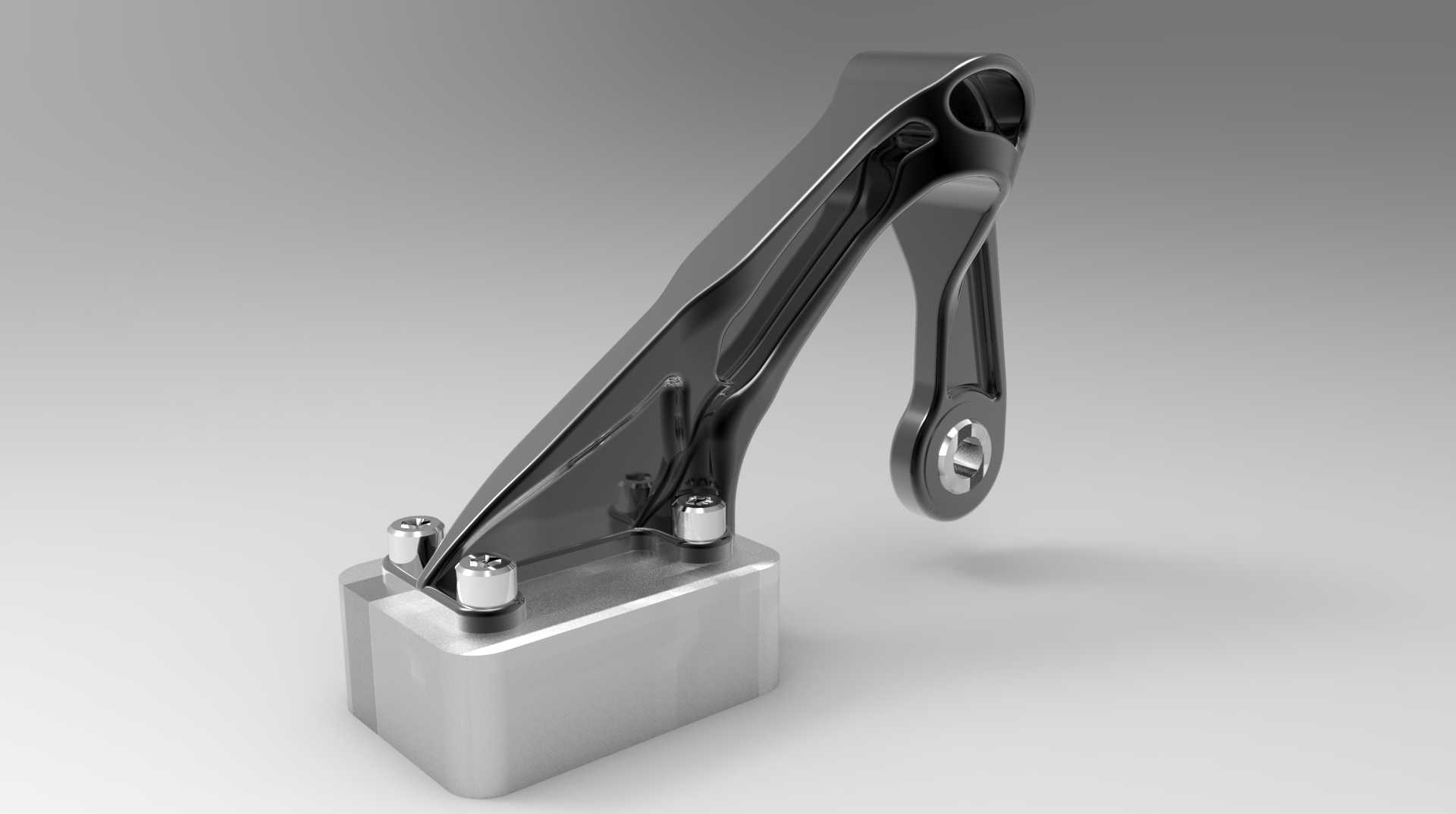

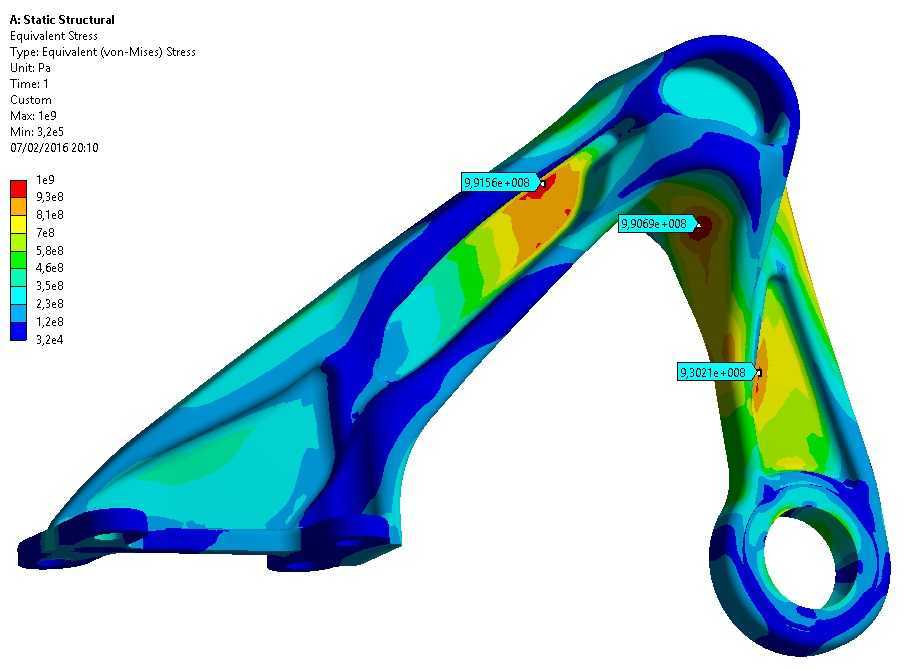

该轴承支撑构件主要应用于轻型通航飞机的操纵系统传动链路中，承担转轴径向与轴向载荷的传递功能，是连接机身固定端与活动操纵摇臂的核心承力部件，直接影响操纵动作的响应精度与疲劳寿命。在实际装机场景中，该构件需要承受飞行过程中交变气动载荷、发动机振动载荷以及起降阶段的冲击载荷，对结构的强度冗余、重量控制以及应力分布均匀性都有极高要求。设计阶段优先采用拓扑优化思路开展构型迭代，先根据安装边界划定设计空间，以载荷传递路径为核心依据去除非承力区域的冗余材料，在保证安装接口完全匹配原有基准的前提下，将整体重量控制在极低水平，相比同载荷等级的传统铣削轴承架减重幅度超过九成，同时严格控制所有转角区域的圆角过渡，避免出现锐角棱边导致的应力集中问题，从结构构型层面降低疲劳失效的风险。构件底部设置矩形安装基座，基座上预留两个对称的螺栓过孔，可通过标准航空螺栓直接固定在机身预埋的安装台面上，安装面平面度公差控制在0.02mm以内，保证装配后无附加安装应力。上部的轴承安装孔采用精密镗削加工基准，孔位与底部安装面的垂直度公差满足航空级装配要求，可适配标准规格的深沟球轴承或关节轴承，孔端设置挡圈槽用于轴承轴向限位，防止飞行过程中轴承窜动。侧面延伸的摇臂连接耳片与主体结构采用一体化构型，无拼接焊缝，耳片孔与轴承孔的中心距严格按照传动比要求设定，保证操纵力矩传递的准确性。整个构件的外形采用流线型过渡设计，既减少飞行过程中的空气阻力，也避免应力在截面突变处集中，所有非安装面的表面粗糙度控制在Ra3.2以下，减少振动工况下的微裂纹萌生概率。在实际建模过程中，所有安装接口的尺寸边界完全参照通用航空构件的装机标准设定，可直接导入整机装配体开展干涉检查与运动仿真，无需额外调整安装位尺寸，适配轻型运动飞机、小型无人机等多种航空装备的操纵系统改装与全新设计场景，能够帮助结构设计人员快速完成承力构件的方案验证，缩短传动系统的研发迭代周期。
