航空飞行器转向轴起落架核心构件

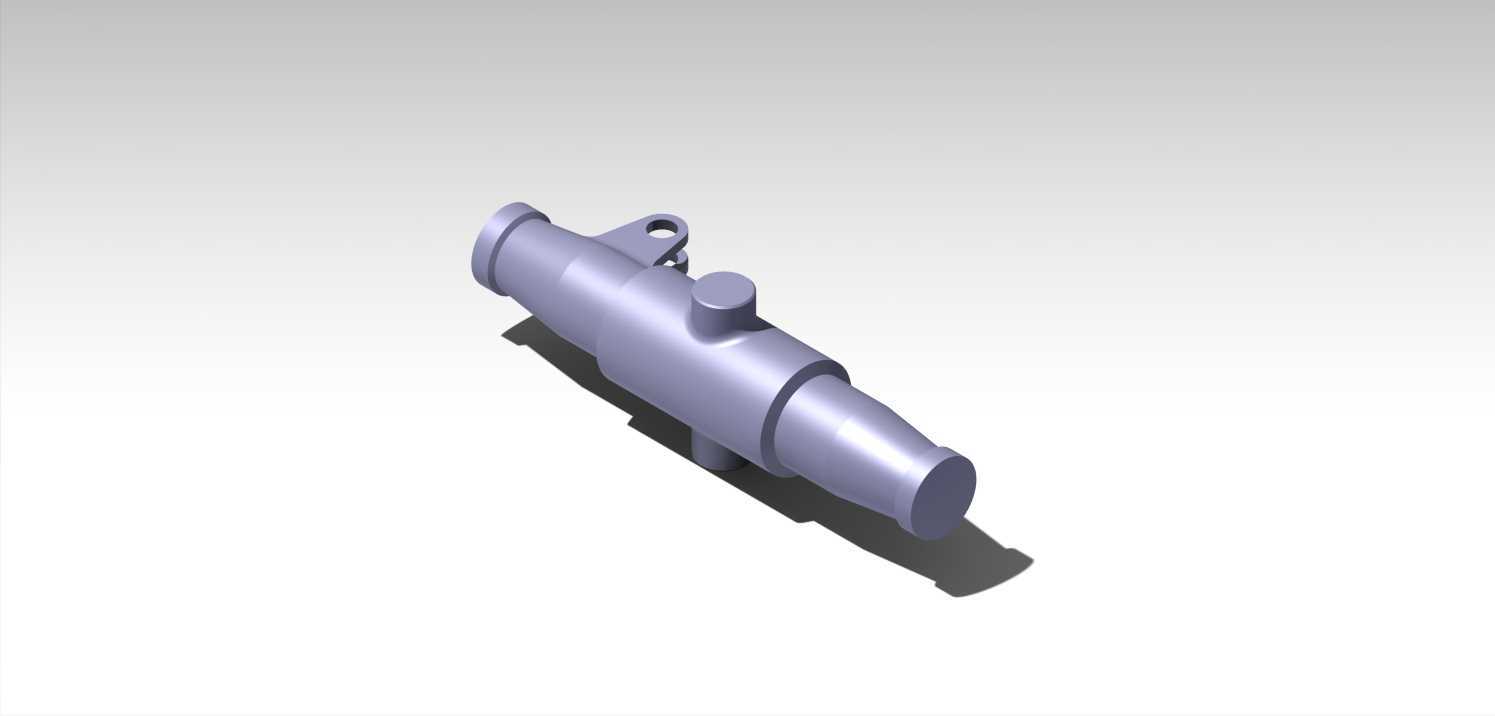

该构件作为飞行器起落架系统与转向操纵链路的核心传力部件，主要应用于轻型固定翼飞行器、小型通航飞机的前起落架集成单元中，承担地面滑行阶段的转向力矩传递、着陆冲击载荷承载双重功能，是连接起落架缓冲支柱与转向操纵机构的关键衔接零件。从实际工况出发，构件主体采用变径长轴式结构布局，轴身不同直径段分别对应缓冲衬套安装位、转向摇臂连接座、机轮轴装配端，各轴段的同轴度公差控制在0.02mm以内，避免转向过程中出现卡滞、偏磨问题。轴身侧方集成的凸耳结构为转向拉杆铰接点，铰接孔内预留有衬套压装余量，可在长期磨损后仅更换衬套即可完成维护，降低全生命周期运维成本；轴身顶部的圆柱形凸台为起落架锁止机构配合位，在飞行器起飞后起落架收起到位时，可与舱内锁钩配合实现位置锁定，避免飞行过程中起落架意外下落。设计阶段优先考虑载荷传递路径的合理性，所有载荷从机轮接触地面开始，经轴端装配位传递至轴身，再分别通过侧方凸耳传递转向力矩、通过轴肩台阶传递着陆冲击载荷至上部缓冲结构，整个传力路径无应力集中拐点，轴径变化处均采用R3-R5的圆角过渡，避免交变载荷下出现疲劳裂纹。安装边界方面，构件总长适配主流轻型飞行器前起落架的缓冲支柱内腔尺寸，最大轴径段与缓冲支柱内衬套采用H7/f6间隙配合，侧方凸耳的铰接孔中心与轴身轴线的垂直度公差控制在0.03mm以内，保证转向拉杆动作时无附加弯矩。轴身表面粗糙度根据配合等级差异化设置，衬套配合段粗糙度达到Ra1.6，非配合外表面粗糙度为Ra6.3，兼顾加工成本与使用性能。实际装配时，轴身与缓冲支柱之间预留有润滑脂注油通道，可在日常维护时通过注油嘴注入润滑脂，减少相对转动部件的磨损，适配-40℃到60℃的工作环境温度范围，满足不同空域、不同地面环境下的使用需求。
