飞翼布局隐身无人作战航空器结构设计

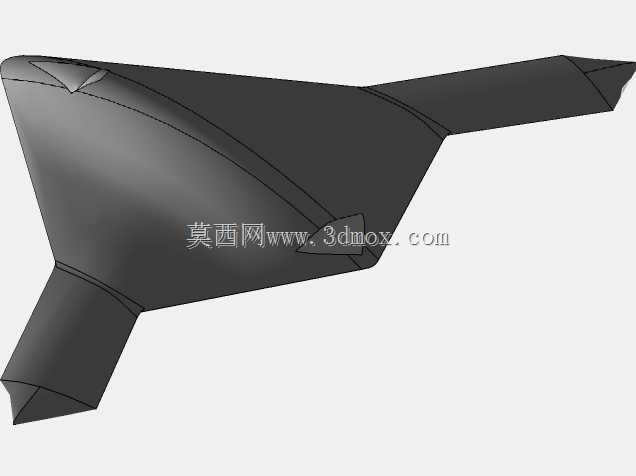

这款飞翼布局无人作战航空器的三维结构设计，核心围绕高隐身突防、长航时巡航、航母甲板适配三大核心应用场景展开，区别于传统有人作战机型，其整体构型完全取消了垂尾、平尾等常规安定面，将全机雷达散射截面控制在极低区间，可执行高危战场环境下的纵深侦察、精确打击、制空权压制等任务，无需搭载飞行员即可完成长航时滞空作业，大幅降低作战人员暴露风险。从设计思路来看，全机采用翼身融合一体化构型，机身与机翼之间无明显分界，整个升力体表面连续顺滑，既可以最大化提升升阻比，拓展作战半径与滞空时长，也能避免常规机身与机翼衔接处形成的强雷达反射角，所有气动边缘均遵循平行化设计原则，前缘、后缘掠角保持统一，将雷达反射波集中到几个极窄的非威胁方向，进一步压缩敌方雷达探测距离。考虑到舰载部署的安装边界要求，整机外翼段设置了折叠结构分界，折叠后整机横向占用甲板面积极大压缩，可适配航母升降机、甲板停机位的尺寸限制，机身腹部设置内置弹舱舱门结构，所有任务载荷均收纳于机身内部，避免外挂载荷带来的雷达反射增量与气动阻力增量，进气道布置于机身背部，采用背负式S弯进气结构，既可以规避地面雷达对进气道叶片的直视反射，也能在大迎角飞行状态下保证进气效率。从结构细节来看，全机气动面分为左右两段式升降副翼，以及后缘嵌入式阻力方向舵，通过两侧气动面的差动偏转实现航向与俯仰姿态控制，替代传统垂尾的航向稳定功能，机身尾部采用修形喷口结构，将发动机尾流与机体上表面的附面层气流主动掺混，降低红外辐射特征。整个建模过程严格遵循航空器总体设计的面积律要求，全机横截面积分布平滑过渡，避免跨音速飞行阶段出现波阻激增问题，所有蒙皮分块均考虑维护口盖的可达性要求，机载设备舱、燃油舱、动力舱的布置沿机身纵轴合理分配重心范围，保证不同燃油消耗状态、不同载荷挂载状态下的整机重心始终处于气动焦点的合理区间内，无需额外增加配平阻力即可保证飞行稳定性。
